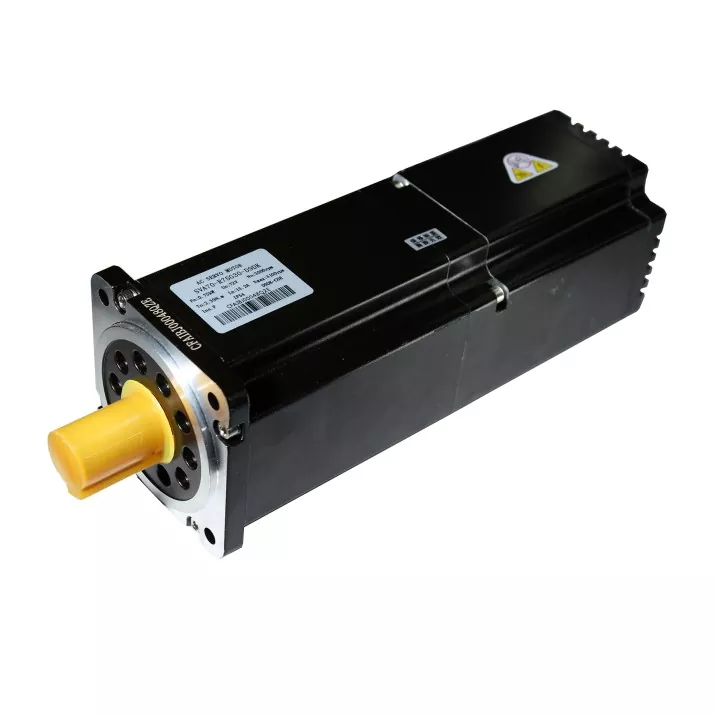

In de moderne automatisering, robotica en precisieproductie kan het selecteren van de juiste motion control-component het succes van een heel systeem bepalen. Onder de beschikbare technologieën onderscheidt de geïntegreerde DC-servomotor zich als een compacte, hoogefficiënte oplossing die een borstelloze DC-servomotor combineert met een ingebouwde aandrijving en controller. Deze integratie elimineert omvangrijke externe bekabeling, vermindert elektromagnetische interferentie en vereenvoudigt de inbedrijfstelling. Voor ingenieurs die de ruimte willen minimaliseren, de betrouwbaarheid willen verbeteren en de time-to-market willen versnellen, biedt een geïntegreerd ontwerp duidelijke voordelen. SEA MOTION heeft een reeks geïntegreerde DC-servomotoren ontwikkeld die deze voordelen integreren en tegelijkertijd precisie, reactievermogen en robuuste industriële prestaties leveren.
ZEE BEWEGINGGeïntegreerde DC-servomotoren worden in een grote verscheidenheid aan industrieën ingezet. Hieronder vindt u een selectie:
Wat is het verschil tussen een geïntegreerde DC-servomotor en een traditioneel servosysteem?
Een traditioneel systeem bestaat uit een aparte servomotor, encoder, aandrijfversterker en een wirwar aan kabels voor stroom en feedback. Een geïntegreerd ontwerp combineert de aandrijfelektronica, encoder en motor in één enkele eenheid. De enige externe aansluitingen zijn stroom- en communicatiekabels, vaak samengevoegd tot één. Dit vermindert het aantal storingspunten, bespaart kastruimte en vereenvoudigt de naleving van de elektromagnetische compatibiliteit (EMC), omdat de schakelpaden voor hoge stromen zich in de motorbehuizing bevinden.
Kan ik een geïntegreerde DC-servomotor gebruiken als directe vervanging voor een stappenmotor?
Ja, in veel gevallen. SEA MOTION-units accepteren puls- en richtingssignalen, net als een stappenmotor. Omdat het echter servomotoren met gesloten lus zijn, bieden ze een hoger koppel bij snelheid, geen gemiste stappen en een stillere werking. Door de geïntegreerde absolute encoder is er geen aparte encoder of homing-sensor nodig. De frameafmetingen (42 mm, 56 mm, 80 mm, 100 mm) komen overeen met de gebruikelijke NEMA-stappenvoetafdrukken, dus mechanische aanpassing is minimaal. We raden aan de koppel-snelheidscurves te controleren, omdat servo's het koppel over een breder snelheidsbereik behouden, terwijl steppers koppel verliezen naarmate de snelheid toeneemt.
Heb ik een externe encoder nodig voor dubbele feedback?
Niet typisch. De ingebouwde absolute encoder geeft feedback rechtstreeks op de motoras. Voor toepassingen waarbij de positie aan de lastzijde van cruciaal belang is vanwege het meegeven van de riem of de speling van de tandwielen, biedt SEA MOTION een optionele secundaire encoderingang. Hierdoor kan de aandrijving de positielus op de belasting sluiten in plaats van op de motoras. Deze regeling met dubbele lus verbetert de nauwkeurigheid bij riemaandrijvingen met lange veerwegen of planetaire vertragingskasten. De configuratie gebeurt via dezelfde softwaretool en de functieset omvat automatische anti-spelingcompensatie.
Hoe wordt de geïntegreerde schijf beschermd tegen elektrische ruis en spanningspieken?
De omvormer beschikt over ingangsfiltering, onderdrukking van transiënte spanning en galvanische isolatie tussen de communicatiebus en de vermogensfase. Het hybride kabelontwerp omvat afscherming en getwiste paren voor zowel stroom als data. Deze maatregelen garanderen naleving van IEC 61800-3 voor EMC-immuniteit en emissies in industriële omgevingen. SEA MOTION heeft de geïntegreerde motoren getest met talrijke PLC's en bewegingscontrollers, en voor kabellengtes tot 10 meter zijn doorgaans geen extra ferrieten of lijnfilters nodig.
Hoe lang is de levertijd van standaardmodellen en wat is de garantie?
De standaardcatalogusmodellen in de bovenstaande tabel zijn doorgaans op voorraad bij de distributiecentra van SEA MOTION en worden binnen drie werkdagen verzonden. Voor grotere hoeveelheden geldt een levertijd van twee tot vier weken. Aangepaste configuraties vereisen doorgaans zes tot acht weken, afhankelijk van de complexiteit. Alle SEA MOTION-producten worden geleverd met een garantie van vijf jaar op materiaal- en fabricagefouten. Technische ondersteuning is beschikbaar via ons wereldwijde netwerk van applicatie-ingenieurs die kunnen helpen met inbedrijfstelling, netwerken en afstemming.
