SEA MOTION lineaire aandrijfmotor is een kernproduct in onze toeleveringsketen voor bewegingsbesturing en dient als een kosteneffectief en krachtig alternatief voor dure geïmporteerde lineaire motoren. Anders dan traditionele schroeftransmissiestructuren, voeren onze producten rechtstreeks lineaire bewegingen uit zonder transmissiespeling, zonder mechanische slijtage, ultrahoge positioneringsnauwkeurigheid en ultrasnelle acceleratie- en vertragingsprestaties, waardoor ze perfect voldoen aan de strenge eisen van hoogwaardige scenario's voor nauwkeurige bewegingscontrole. Met inachtneming van langetermijninvesteringen in onderzoek en ontwikkeling en technische innovatie werken we samen met professionele academische instellingen om het magnetische productcircuit en het structurele ontwerp voortdurend te optimaliseren.
In 2025 betrad onze lineaire aandrijfmotor met succes de Vietnamese markt, waardoor grootschalige vervanging van bekende buitenlandse merken werd gerealiseerd.
Begin 2026 werd onze gloednieuwe, schone werkplaats officieel in gebruik genomen, waardoor de totale productiecapaciteit werd verdubbeld en de productconsistentie en leveringsefficiëntie aanzienlijk werden verbeterd.
Ondersteund door een volledige after-sales service en professionele technische ondersteuningssystemen ondergaan onze producten strikte kwaliteitscontroleprocedures. Met uitstekende uitgebreide prestaties en betrouwbare leveringscapaciteit heeft SEA MOTION, als toonaangevende Chinese fabrikant van lineaire aandrijfmotoren, brede erkenning gekregen van wereldwijde industriële klanten.
SEA MOTION lineaire motoren zijn hoofdzakelijk onderverdeeld in vier series:

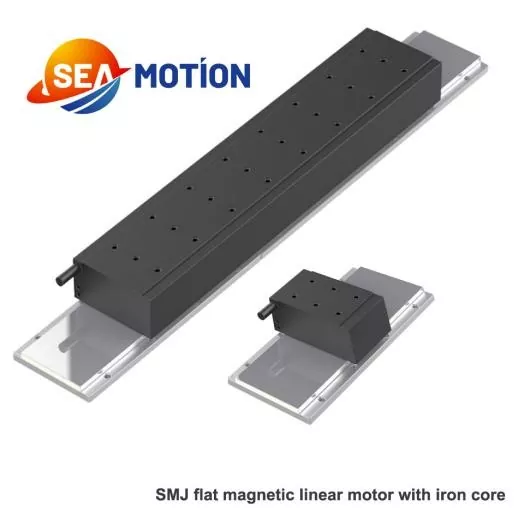

1. Platte magnetische lineaire aandrijfmotor uit de SMJ-serie met ijzeren kern

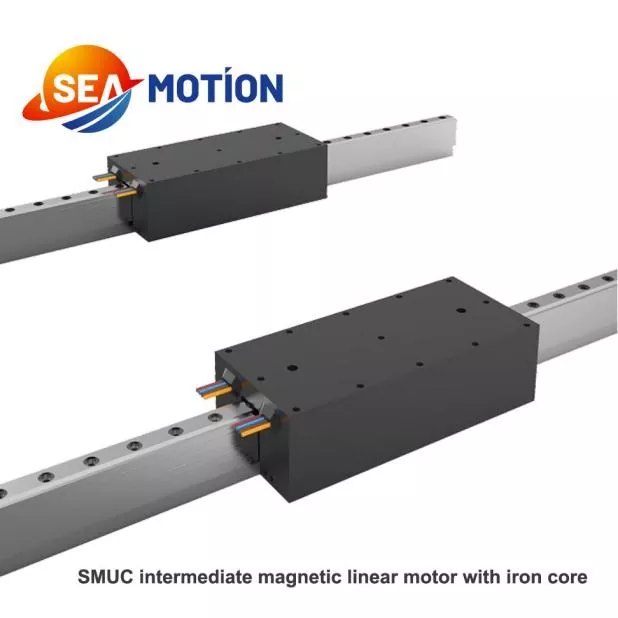

2. Tussenliggende magnetische lineaire aandrijfmotor uit de SMUC-serie met ijzeren kern

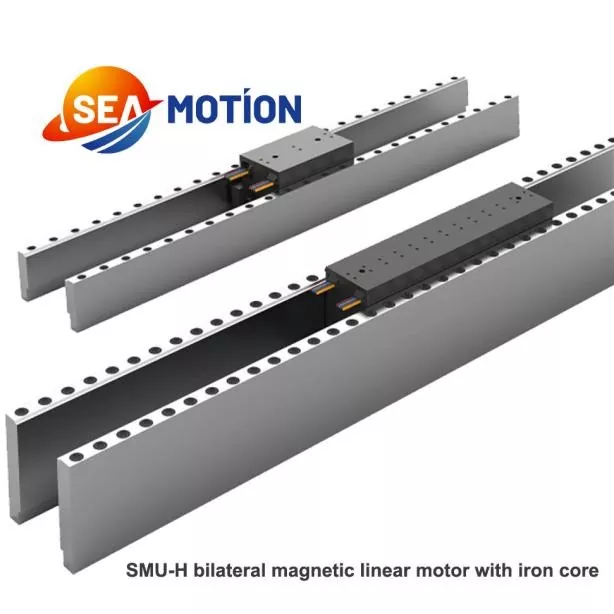

3. SMU-H-serie bilaterale magnetische lineaire aandrijfmotor met ijzeren kern

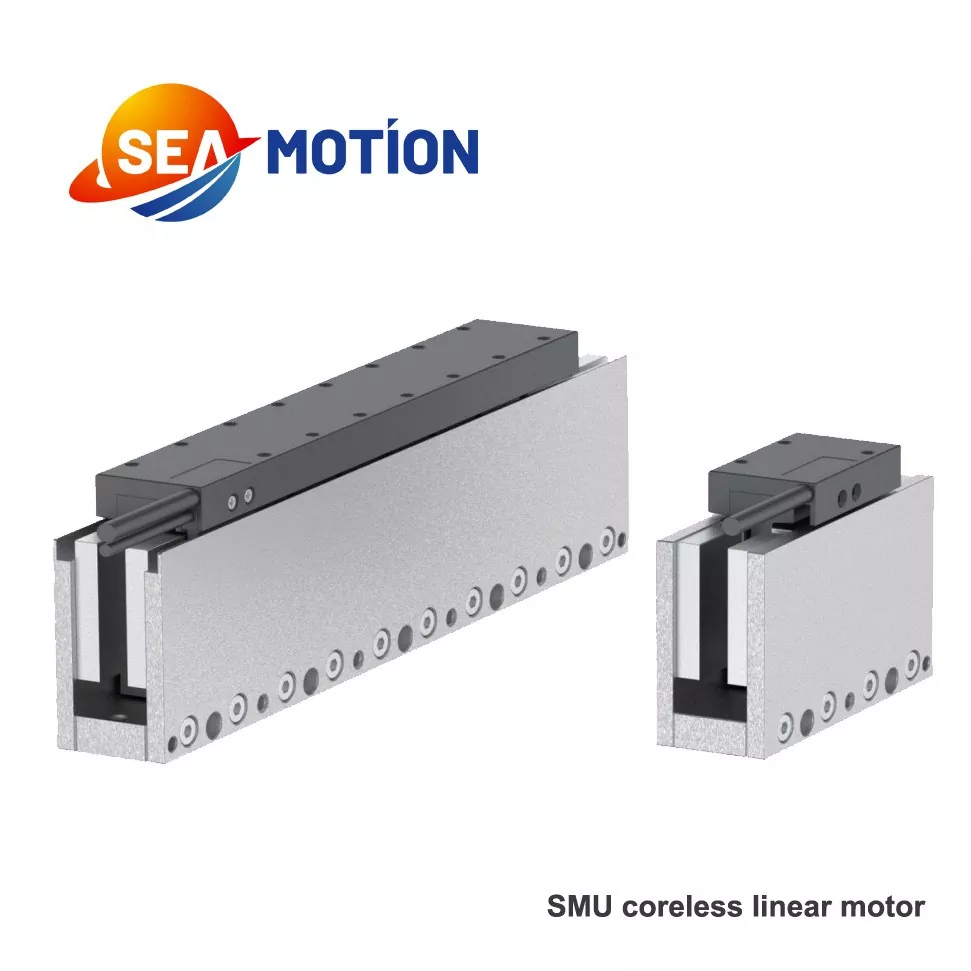

4. SMU-serie bilaterale magnetische lineaire aandrijfmotor zonder ijzeren kern
Ook verkrijgbaar is de semi-gesloten SMJE-serie.

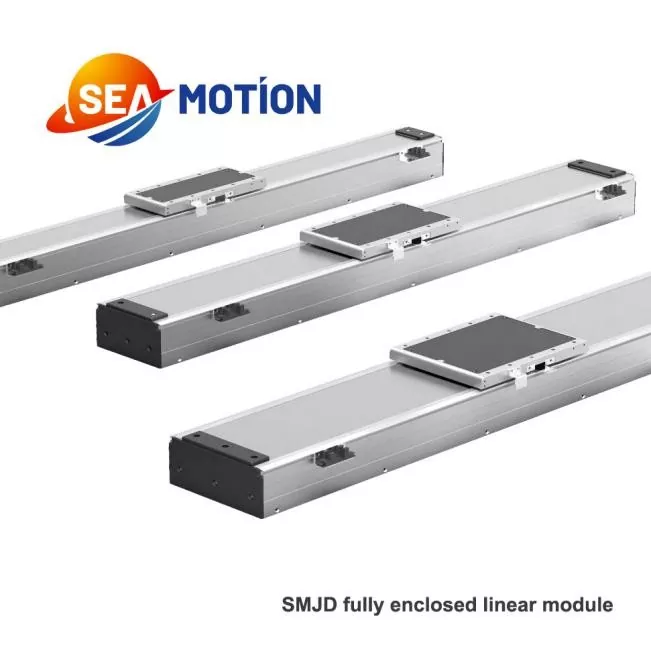

Volledig gesloten SMJD

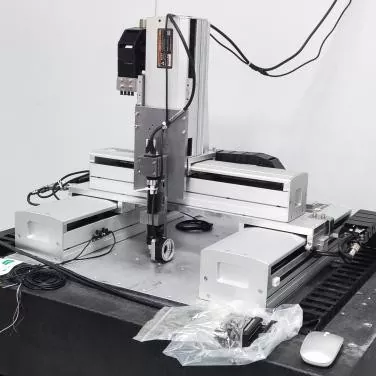

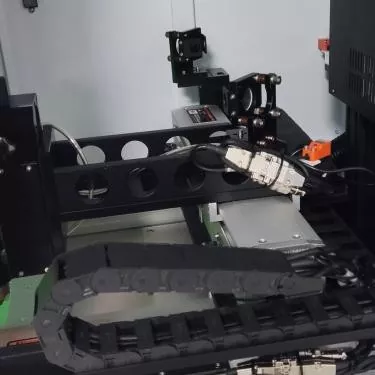

Op basis van lineaire aandrijfmotoren hebben wij tevens diverse apparatuur ontwikkeld en geproduceerd, zoals zeer nauwkeurige lasersnijapparatuur en visuele herkennings- en inspectieapparatuur.
SMU21-serie lineaire aandrijfmotor zonder ijzeren kernparameter
|
Categorie |
Parameter |
Symbool |
Eenheid |
SMU21-78 |
SMU21-138 |
SMU21-198 |
SMU21-258 |
||||
|
|
Type wikkeling |
— |
— |
N |
S |
N |
S |
N |
S |
N |
S |
|
|
Motortype |
— |
— |
Driefasige synchrone kernloze 230Vac rms (325Vdc) |
|||||||
|
Prestatieparameters |
Piek stuwkracht |
Fp |
N |
105 |
210 |
315 |
420 |
||||
|
|
Continue stuwkracht |
FC |
N |
30 |
60 |
90 |
120 |
||||
|
|
Maximale snelheid bij 311V |
Vmax |
mevrouw |
18 |
30 |
9 |
18 |
10 |
13 |
7.5 |
18 |
|
|
Motorkracht constant |
K |
N/wapens |
20 |
11 |
37.5 |
20 |
33 |
26.5 |
44 |
20 |
|
|
Motorconstante |
S |
N²/W |
21 |
42 |
63 |
84 |
||||
|
Elektrische parameters |
Piekstroom |
Ip |
Armen |
5.6 |
9.5 |
5.6 |
10.5 |
9.5 |
11.9 |
9.5 |
21 |
|
|
Continue stroom |
Ik |
Armen |
1.6 |
2.7 |
1.6 |
3 |
2.7 |
3.4 |
2.7 |
6 |
|
|
Terug elektromotorische kracht constant |
Bemf |
V/(m/s) |
16 |
9.5 |
32 |
16 |
28.5 |
22.5 |
38 |
16 |
|
|
Eenfasige weerstand |
Rf |
Ω |
5.5 |
2 |
11 |
2.8 |
6 |
3.6 |
8 |
1.6 |
|
|
Eenfasige spoel |
Lph |
mH |
1.9 |
0.7 |
3.85 |
1 |
2.1 |
1.26 |
2.8 |
0.55 |
|
|
Elektrische tijdconstante |
Te |
mevrouw |
0.35 |
0.35 |
0.35 |
0.35 |
||||
|
Thermische parameters |
Maximaal continu vermogen |
pc |
W |
49 |
100 |
145 |
195 |
||||
|
|
Thermische weerstand |
Rth |
℃/W |
1.73 |
0.85 |
0.58 |
0.45 |
||||
|
Mechanische parameters |
Magnetisch spoorgewicht |
Wm |
kg/m |
4.8 |
4.8 |
4.8 |
4.8 |
||||
|
|
Gewicht van de spoel |
WC |
kg |
0.08 |
0.16 |
0.24 |
0.32 |
||||
|
|
Lengte van de spoel |
L |
mm |
78 |
138 |
198 |
258 |
||||
|
|
Motorische attractie |
Fa |
N |
0 |
0 |
0 |
0 |
||||
|
|
Magnetische toonhoogte |
T |
mm |
30 |
30 |
30 |
30 |
||||
SEA MOTION lineaire aandrijfmotor beschikt over kernvoordelen van hoge precisie, hoge dynamische respons, lange levensduur en geen onderhoud, waardoor de prestatiebeperkingen van traditionele transmissieapparatuur worden doorbroken. Het bereikt nauwkeurige positionering op nanoschaal tot micronniveau, ondersteunt ultrahoge acceleratie van 2g+ en hoge bewegingssnelheid tot 70 m/min, met een stabiele en jittervrije werking op de lange termijn en geen mechanisch slijtageverlies. Deze superieure prestaties maken een brede dekking van hoogwaardige industriële velden mogelijk. In de halfgeleider- en displaypaneelindustrieën ondersteunt het werktafels van lithografiemachines, wafertransmissie en OLED-precisielaminering met schone en uiterst nauwkeurige prestaties. Het maakt ultra-precieze bewerking van CNC-bewerkingsmachines en lucht- en ruimtevaartonderdelen mogelijk door omgekeerde speling te elimineren. In de nieuwe energie- en fotovoltaïsche industrieën realiseert het snelle en uiterst nauwkeurige stapeling en assemblage. Het dient ook voor stille en stabiele bewegingscontrole voor medische beeldvorming en chirurgische robots, zeer efficiënte productie van 3C-automatisering, geluidsarme werking van spoorvervoer, intelligent logistiek transport, evenals tests in extreme omgevingen en precisiemetingen voor lucht- en ruimtevaart- en wetenschappelijke onderzoeksscenario's.
SMU21 serie lineaire aandrijfmotor maat / mm

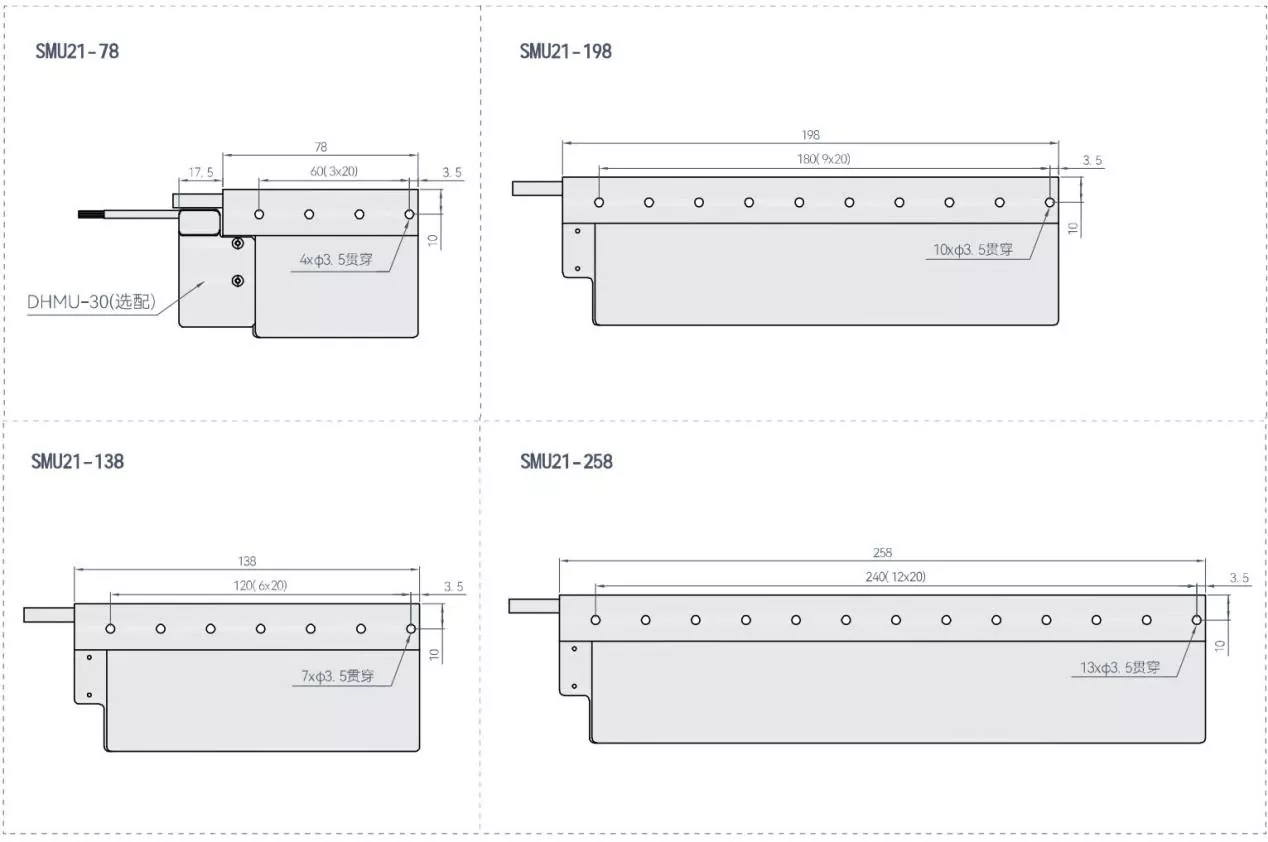

Maat SMU21 mover

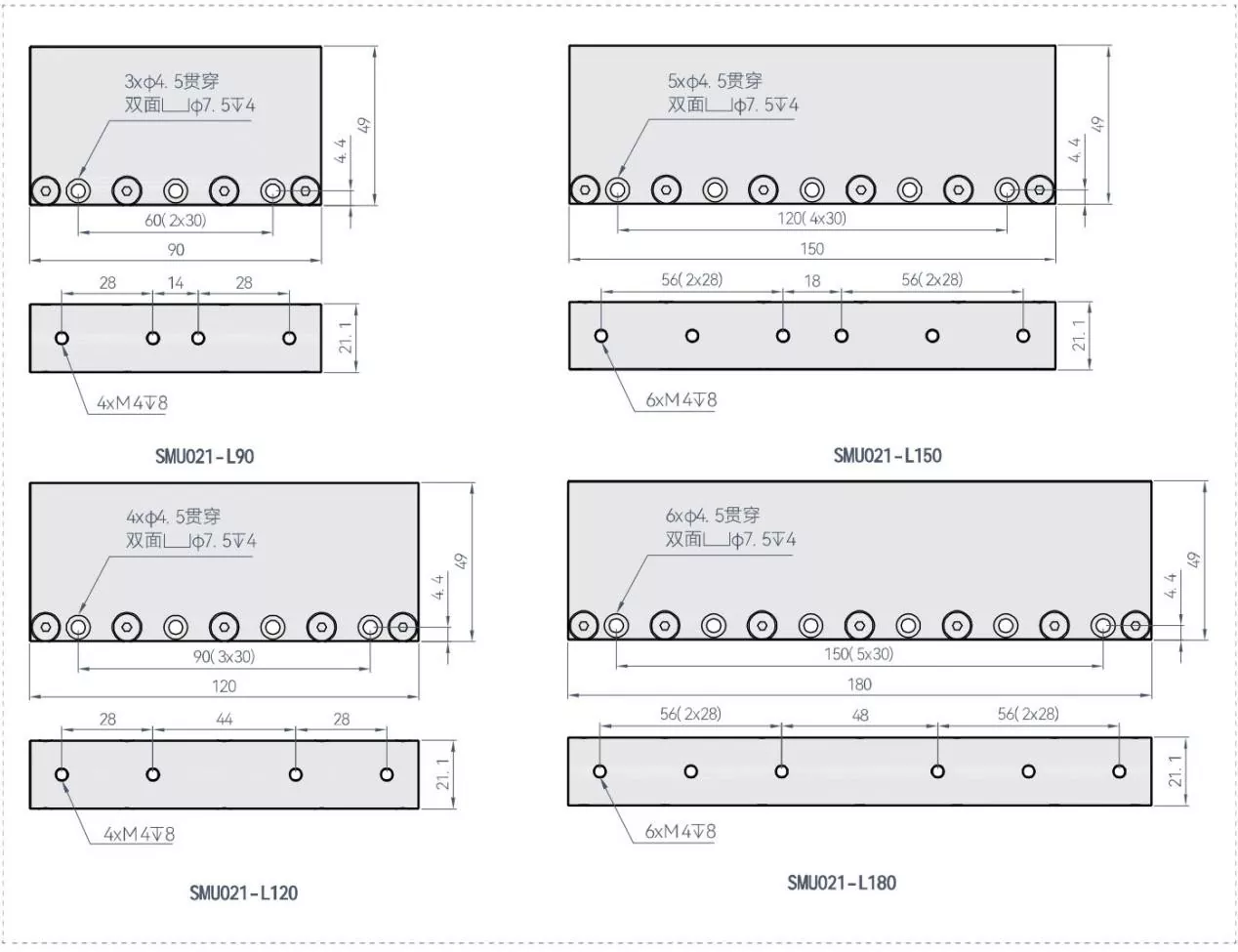

SMU21 statorgrootte

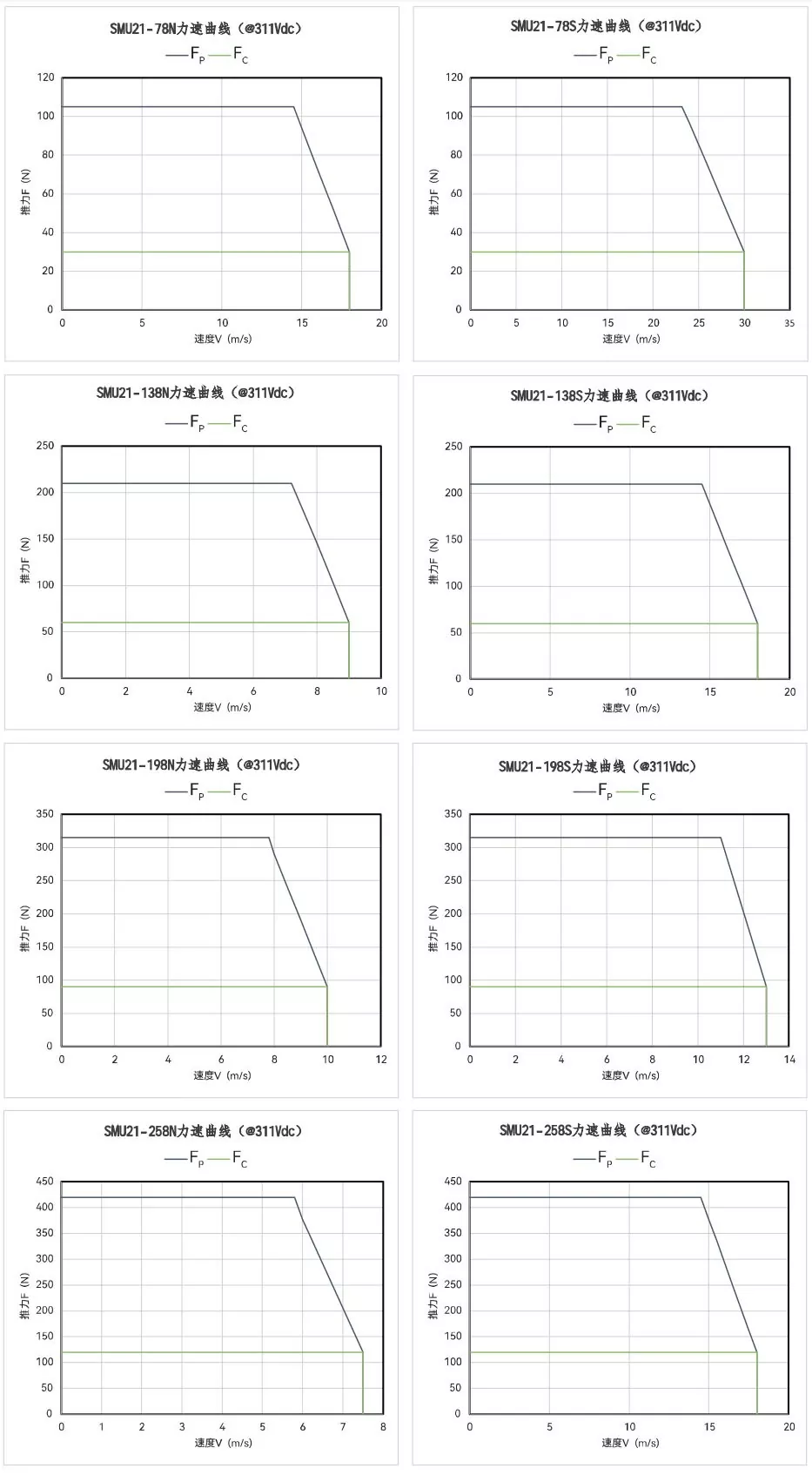

SMU21 F-V-curve
