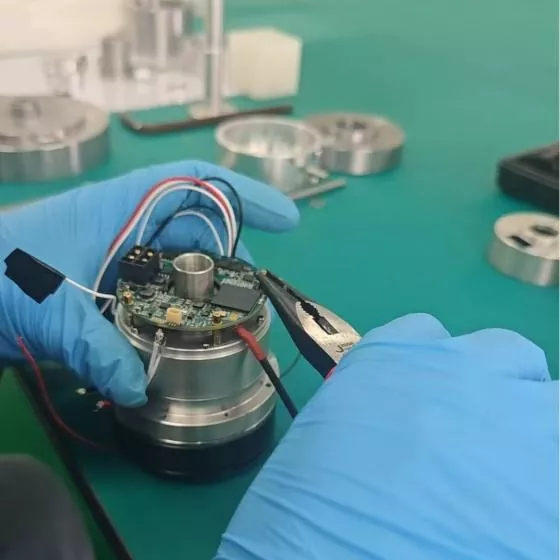

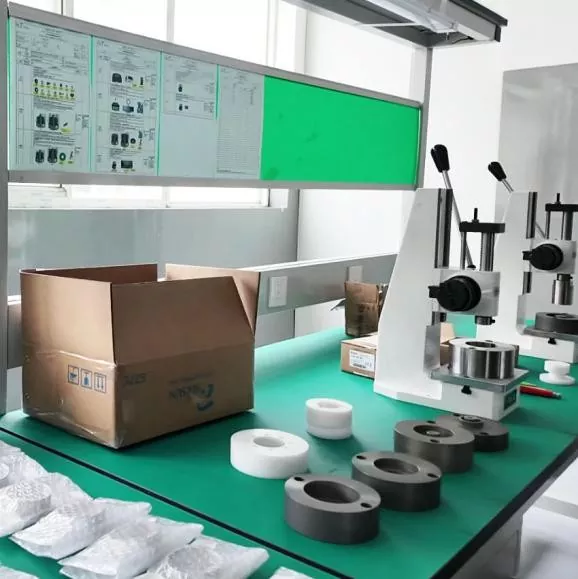

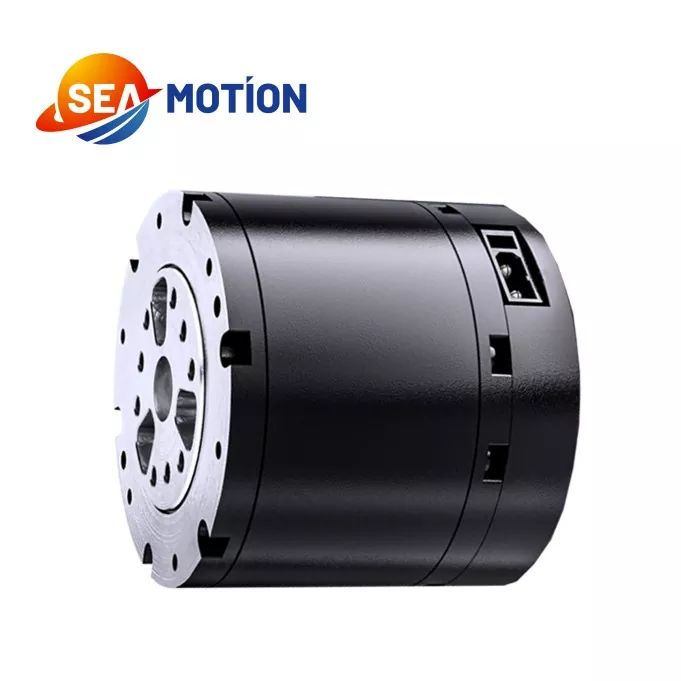

De SEA MOTION planetaire gewrichtsmodule is een van onze vlaggenschipkernproducten, geoptimaliseerd met een planetaire reductiestructuur die een eenvoudiger ontwerp en een hogere kostenefficiëntie biedt dan harmonische reductiemiddelen. Uitgerust met krachtige frameloze koppelmotoren, dubbele magnetische encoderfeedback en exclusieve speciale drivers, bereikt hij een stabiel koppel en betrouwbare operationele nauwkeurigheid. Ons team brengt senior talenten uit de sector samen met gezamenlijke R&D op het gebied van robotica en ervaring op het gebied van grensoverschrijdend supply chain management. We bouwen een compleet productie- en kwaliteitscontrolesysteem, in samenwerking met hoogwaardige fabrikanten van bewerkings- en reductiemiddelen. Elke module ondergaat gestandaardiseerde tests om stabiele prestaties en hoge kostenprestaties voor industriële en intelligente robottoepassingen te garanderen.
|
Parameter |
Waarde |
|
Nominale spanning |
48V |
|
Werkspanningsbereik |
24V-60V |
|
Nominaal uitgangsvermogen |
140W±10% |
|
Nominaal koppel |
5Nm |
|
Piekkoppel |
14Nm |
|
Looprichting |
CW/CCW |
|
Werktemperatuurbereik |
-20℃ tot 50℃ |
|
Bereik werkvochtigheid |
5% tot 85% |
|
Bereik opslagtemperatuur |
-30℃ tot 70℃ |
|
Isolatiegraad |
B |
|
Geen laadsnelheid |
315 tpm ± 10% |
|
Nullaststroom |
0,5 armen |
|
Nominale laadsnelheid |
260 tpm ± 10% |
|
Nominale belastingsfasestroom/A |
4,7 APK ± 10% |
|
Fase piekstroom |
15,5 APK ± 10% |
|
Isolatieweerstand/statorwikkeling |
DC 500VAC, 100M Ohm |
|
Hoogspanningsbestendig/statormantel |
600VAC,1s,2mA |
|
BEF |
0,095 Vrms/rpm ±10% |
|
Draad weerstand |
1,5Ω±10% |
|
Koppel constant |
1,48 N.m/armen |
|
Motorinductie |
750 μH ± 20% |
|
Polen |
28 |
|
Fase |
3 |
|
Aandrijvingstype |
DSP |
|
Verhouding |
10:1 |
|
Gewicht/g |
310g±3g |
|
Encodertype en aantal |
Magnetisch /2 st |
|

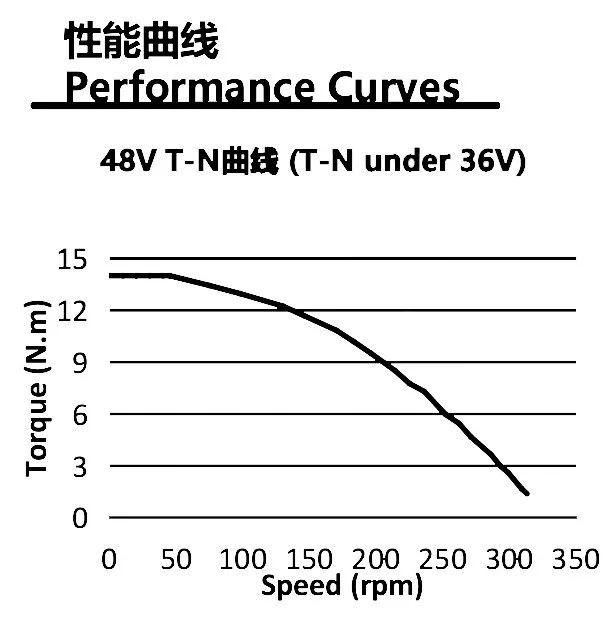

Belasting (Nm) |
Werktijd(en) |
|
5 |
Beoordeeld |
|
7 |
120 |
|
10 |
18 |
|
12 |
10 |
|
14 |
5 |
Met een rationeel structureel ontwerp, stabiele dynamische prestaties en opmerkelijke prijsvoordelen verlaagt de SEA MOTION planetaire gewrichtsmodule de industriële drempel voor de inzet van robotgewrichten. De dubbele magnetische encoderfeedback zorgt voor nauwkeurige bewegingsdetectie, terwijl de bijpassende speciale driver de algehele operationele stabiliteit optimaliseert. Het wordt veelvuldig gebruikt in mensachtige robots, machinehonden en collaboratieve armen die een middelhoge en hoge precisiecontrole vereisen. Het past zich ook aan plukrobots en elektrische scooters aan en biedt duurzame, goedkope en zeer stabiele ondersteuning voor verschillende intelligente mobiele en industriële robotapparaten.
