Frameloze motor

SEA MOTION is sinds 2019 de exclusieve distributeur van internationaal gerenommeerde frameloze motoren in China. Onze klantenkring omvat universiteiten, onderzoeksinstituten en hoogwaardige productiesectoren in heel China. Tegelijkertijd omvat onze toeleveringsketen een groep uitstekende fabrikanten. Ze zijn gespecialiseerd op verschillende gebieden en blinken uit in verschillende producten. Sommige zijn gespecialiseerd in op maat gemaakte producten, kleine batches en speciale producten, en beschikken over sterke R&D-teams en een groot aantal geschoolde werknemers. Anderen zijn gespecialiseerd in het produceren van grote hoeveelheden standaard industriële producten, beschikken over extreem sterke QC-managementcapaciteiten en garanderen een uitstekende productconsistentie.

Stuur onderzoek

Productomschrijving

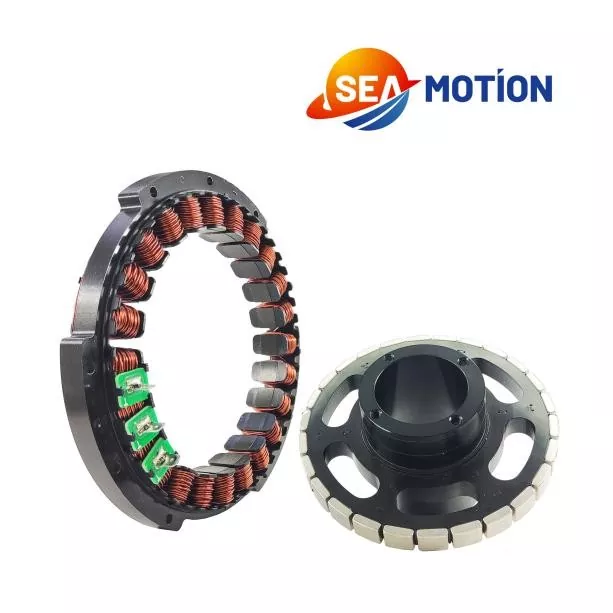

Een frameloze motor is een synchrone motor met directe aandrijving met permanente magneet die schaalloos, lagerloos en asloos is. Het bestaat alleen uit een stator en een rotor, direct ingebed in de apparatuur als onderdeel van de structuur, en beschikt over een hoge koppeldichtheid, nulspeling en een hoge dynamische respons.

Ons technisch team evalueert de eisen van de klant en selecteert een geschikte leverancier. We zullen samenwerken met het R&D-team van de leverancier om de productselectie of het magnetische circuit te ontwerpen en valideren. Nadat de oplossing is afgerond, zullen we simulaties uitvoeren om de betrouwbaarheid en beheersbaarheid van het hele proces te garanderen.

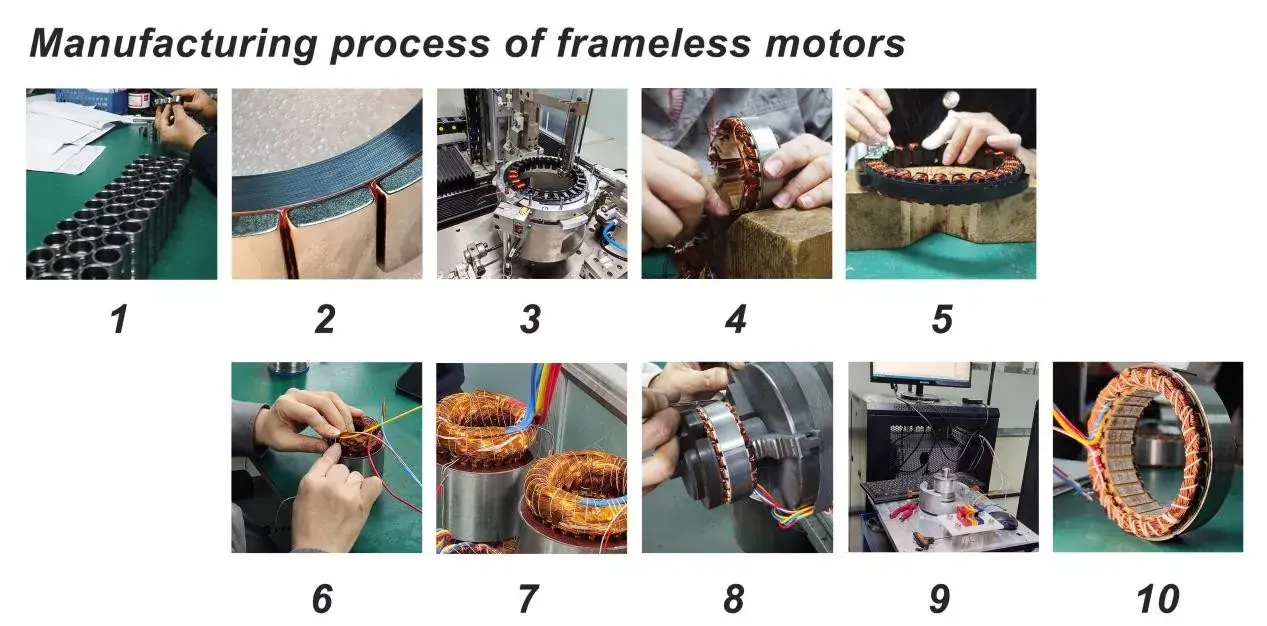

Vervolgens komt het complexe productieproces. We hebben het productieproces van frameloze motoren in tien stappen vereenvoudigd. Het volgende is het frameloze motorproductieproces:

1. Materiaalinspectie, de rotor van een frameloze motor vereist precisiebewerking.

2. Voor het bevestigen van de sterke magnetische platen wordt een anaerobe lijm gebruikt. Bij sommige hogesnelheidsrotoren is een laag koolstofvezel aan de buitenkant van de sterke magnetische platen bevestigd om te voorkomen dat de platen door overmatige centrifugaalkracht worden weggeslingerd.

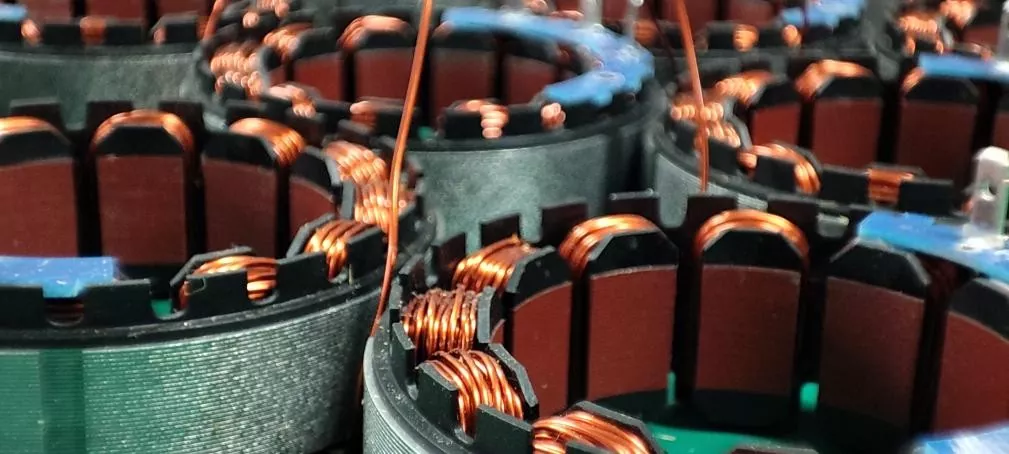

3. Automatische wikkelmachines voeren het wikkelwerk van de stator uit.

4. Voor sommige kleine batches of op maat gemaakte producten met hoge eisen aan het opwinden, is handmatig opwinden noodzakelijk. Handmatig opwinden is een zeer technische taak.

5. Organiseer de wikkelingen. Hierbij wordt gebruik gemaakt van zacht houten gereedschap om beschadiging van de isolerende lak op het wikkelvlak te voorkomen.

6. Solderen houdt in dat de wikkelingen aan de geleiders of de PCB-interfacekaart worden gesoldeerd.

7. Het lijmgietproces moet worden uitgevoerd in een vacuümomgeving om te voorkomen dat er lucht binnendringt, en vervolgens moet het in een oven worden gebakken.

8. Verwijder eventuele lijmresten van het oppervlak van de statormagneetplaten.

9. Testen omvat driefasige continuïteitstesten, belastingtesten, enz.

10. Eindproduct

Productparameter

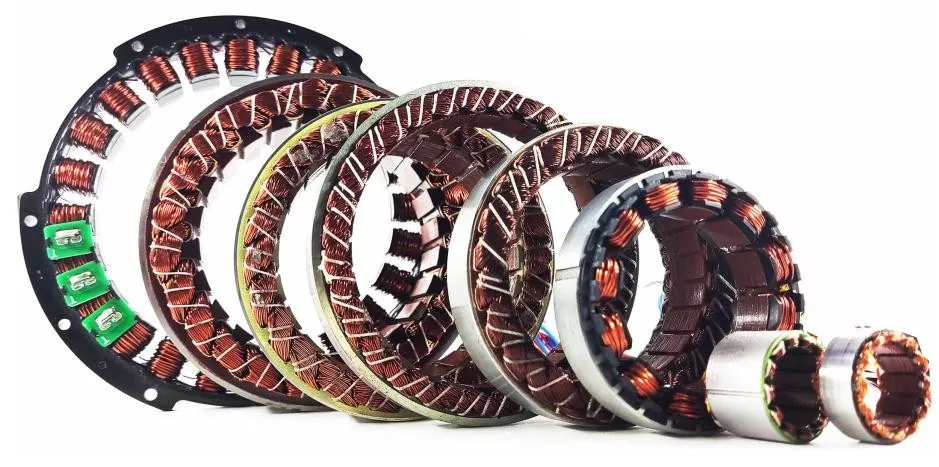

We kunnen verschillende wikkelpatronen, magnetische circuitontwerpen, verpakkingsmethoden en bedradingsmethoden leveren op basis van de behoeften van de klant. Hieronder vindt u de parameters voor onze standaardproducten.

Model	Nominale spanning Vdc	Nominaal toerental tpm	Nominaal koppel N·m	Nominaal vermogen W	Nominale stroom A	Piekstroom A	Piekkoppel N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

Diameter 175 mm 175 mm Standaardmotoren kunnen worden aangepast met een buitendiameter variërend van 12 mm tot 600 mm. Voor grotere en meer gespecialiseerde frameloze koppelmotoren kunt u contact opnemen met ons verkoopteam.

Producteigenschap en toepassing

De voordelen van frameloze motoren zijn als volgt:

1. Hoge koppeldichtheid: het koppel is 2 à 3 keer zo hoog als dat van gewone servo's bij hetzelfde volume, met uitstekende eigenschappen bij lage snelheden en hoog koppel.

2. Geen speling + hoge precisie: tandwielloos / koppelingsvrij, herhaalbaarheidsnauwkeurigheid tot ± 1 boogseconde, hoge stijfheid en sterke anti-storing.

3. Ultrahoge dynamische respons: extreem lage rotortraagheid, responsfrequentie> 1 kHz, geschikt voor snelle start-stop en veelvuldig achteruitrijden.

4. Compact en lichtgewicht: Door het weglaten van de behuizing en transmissiecomponenten wordt het volume/gewicht met 30%–50% verminderd, waardoor holle bekabeling wordt vergemakkelijkt.

5. Lange levensduur en onderhoudsvrij: geen borstels, geen tandwielslijtage, levensduur tot tienduizenden uren, alleen lagers zijn verbruiksartikelen.

6. Flexibel ontwerp: buitendiameter, binnendiameter en lengte kunnen worden aangepast aan de vorm van de apparatuur, waarbij holle gaten worden ondersteund (voor bekabeling/pijpleidingdoorgang).

Specifieke toepassingen zijn onder meer:

1. Humanoïde/collaboratieve robots: gewrichtsaangedreven (lichtgewicht, holle bedrading, hoog koppel).

2. Halfgeleider-/paneelapparatuur: wafertafels, lithografiemachines, precisierotatietafels.

3. Medische apparatuur: chirurgische robots, CT/MRI-scanners.

4. Lucht- en ruimtevaart: servomotoren, satellietantennes, opto-elektronische pods.

5. CNC-werktuigmachines: roterende podia met directe aandrijving, hogesnelheidsspindels, vijfassige koppeling.

Productiedetails en maat / mm

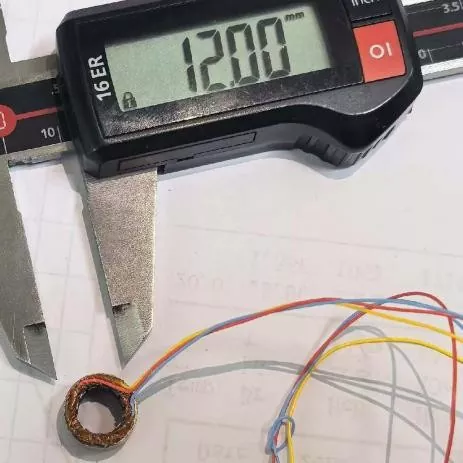

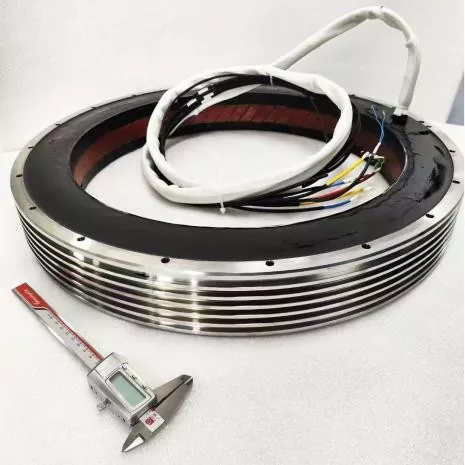

Naast standaard industriële producten accepteren wij op maat gemaakte frameloze motorbestellingen. Onze maatvoeringen variëren van een minimale buitendiameter van 12 mm tot 600 mm.
