SEA MOTION lineaire motoren zijn hoofdzakelijk onderverdeeld in vier series:

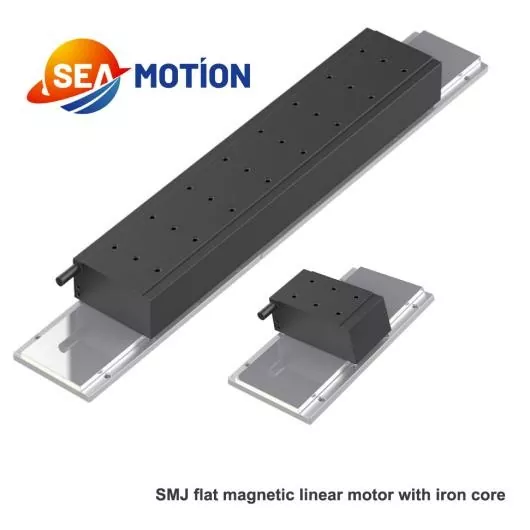

1.SMJ-serie platte magnetische lineaire motor met ijzeren kern

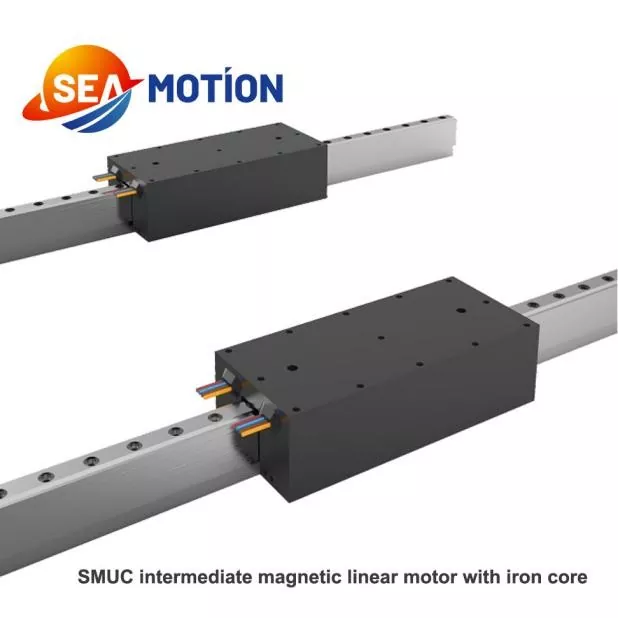

2. Tussenliggende magnetische lineaire motor uit de SMUC-serie met ijzeren kern

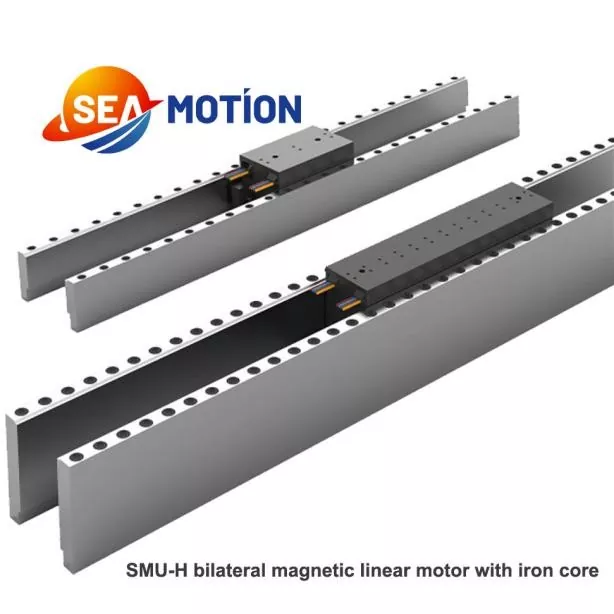

3. SMU-H-serie bilaterale magnetische lineaire motor met ijzeren kern

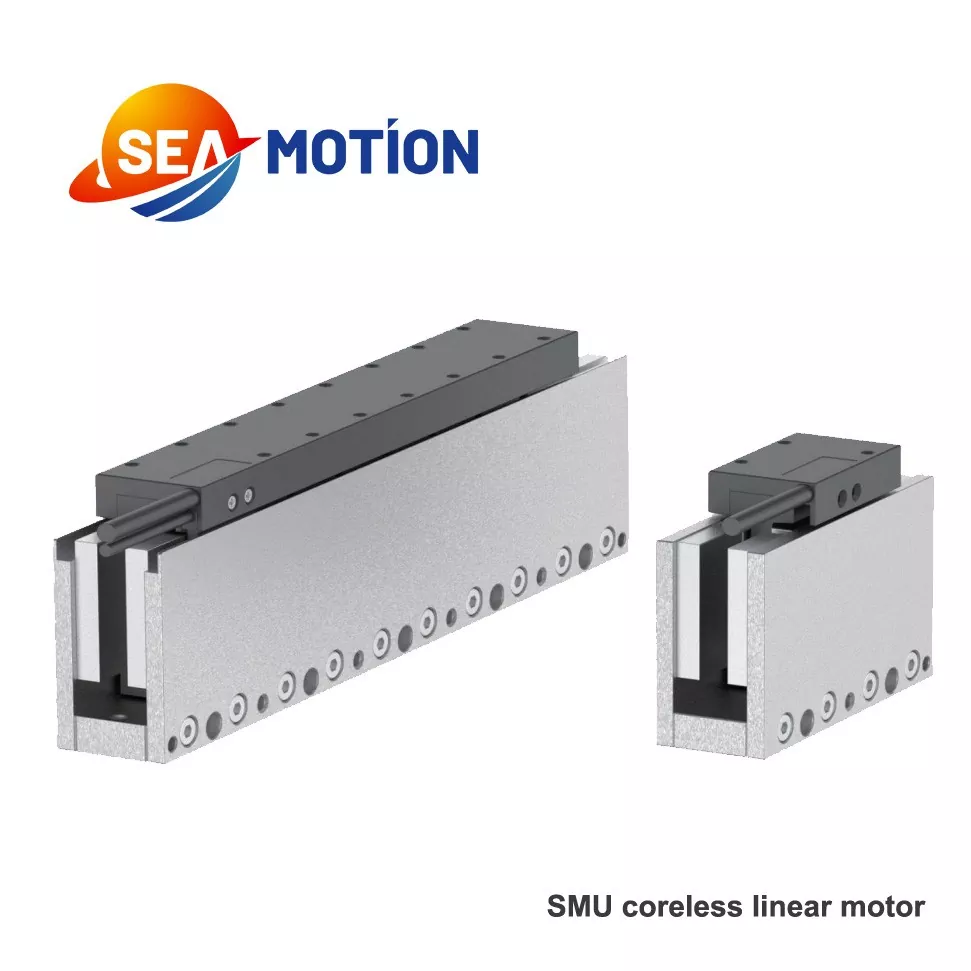

4. SMU-serie bilaterale magnetische lineaire motor zonder ijzeren kern
Ook verkrijgbaar is de semi-gesloten SMJE-serie.

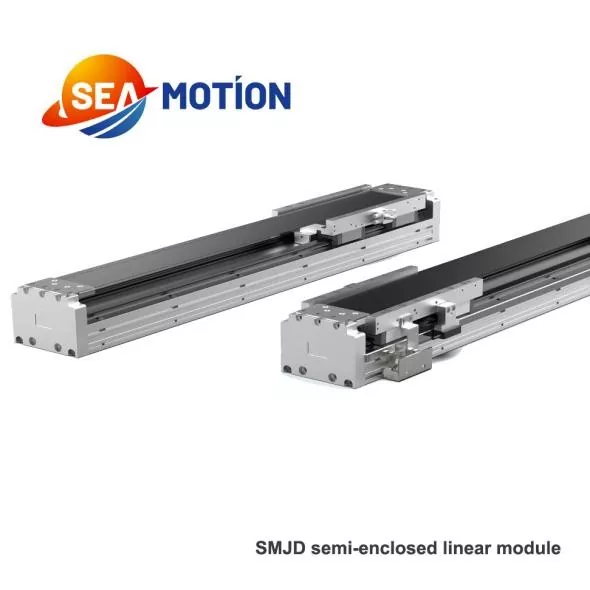

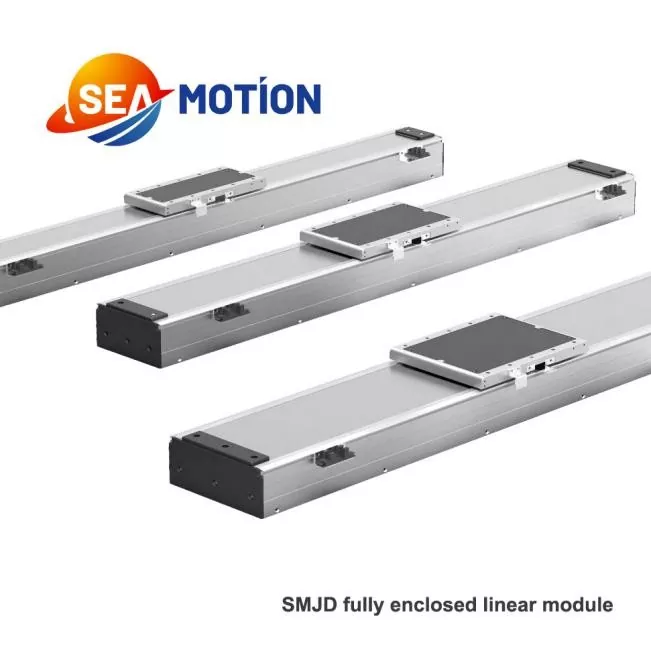

Volledig gesloten SMJD

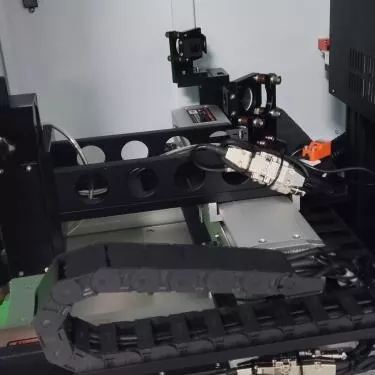

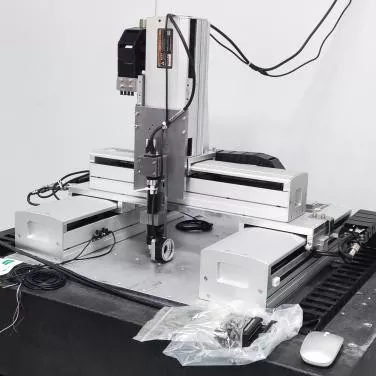

Op basis van lineaire motoren hebben we ook diverse apparatuur ontwikkeld en geproduceerd, zoals zeer nauwkeurige lasersnijapparatuur en visuele herkennings- en inspectieapparatuur.
|
Categorie |
Parameter |
Symbool |
Eenheid |
SMU21-78 |
SMU21-138 |
SMU21-198 |
SMU21-258 |
||||
|
|
Type wikkeling |
— |
— |
N |
S |
N |
S |
N |
S |
N |
S |
|
|
Motortype |
— |
— |
Driefasige synchrone kernloze 230Vac rms (325Vdc) |
|||||||
|
Prestatieparameters |
Piek stuwkracht |
Fp |
N |
105 |
210 |
315 |
420 |
||||
|
|
Continue stuwkracht |
FC |
N |
30 |
60 |
90 |
120 |
||||
|
|
Maximale snelheid bij 311V |
Vmax |
mevrouw |
18 |
30 |
9 |
18 |
10 |
13 |
7.5 |
18 |
|
|
Motorkracht constant |
K |
N/wapens |
20 |
11 |
37.5 |
20 |
33 |
26.5 |
44 |
20 |
|
|
Motorconstante |
S |
N²/W |
21 |
42 |
63 |
84 |
||||
|
Elektrische parameters |
Piekstroom |
Ip |
Armen |
5.6 |
9.5 |
5.6 |
10.5 |
9.5 |
11.9 |
9.5 |
21 |
|
|
Continue stroom |
Ik |
Armen |
1.6 |
2.7 |
1.6 |
3 |
2.7 |
3.4 |
2.7 |
6 |
|
|
Terug elektromotorische kracht constant |
Bemf |
V/(m/s) |
16 |
9.5 |
32 |
16 |
28.5 |
22.5 |
38 |
16 |
|
|
Eenfasige weerstand |
Rf |
Ω |
5.5 |
2 |
11 |
2.8 |
6 |
3.6 |
8 |
1.6 |
|
|
Eenfasige spoel |
Lph |
mH |
1.9 |
0.7 |
3.85 |
1 |
2.1 |
1.26 |
2.8 |
0.55 |
|
|
Elektrische tijdconstante |
Te |
mevrouw |
0.35 |
0.35 |
0.35 |
0.35 |
||||
|
Thermische parameters |
Maximaal continu vermogen |
pc |
W |
49 |
100 |
145 |
195 |
||||
|
|
Thermische weerstand |
Rth |
℃/W |
1.73 |
0.85 |
0.58 |
0.45 |
||||
|
Mechanische parameters |
Magnetisch spoorgewicht |
Wm |
kg/m |
4.8 |
4.8 |
4.8 |
4.8 |
||||
|
|
Gewicht van de spoel |
WC |
kg |
0.08 |
0.16 |
0.24 |
0.32 |
||||
|
|
Lengte van de spoel |
L |
mm |
78 |
138 |
198 |
258 |
||||
|
|
Motorische attractie |
Fa |
N |
0 |
0 |
0 |
0 |
||||
|
|
Magnetische toonhoogte |
T |
mm |
30 |
30 |
30 |
30 |
||||
Het voert rechtstreeks lineaire bewegingen uit, zonder transmissiespeling, zonder slijtage, ultrahoge precisie en ultrasnelle acceleratie en vertraging, waardoor ze een kerncomponent zijn van hoogwaardige precisiebewegingscontrole.
Lithografie Machinestadium en maskeruitlijning: positionering op nanoschaal, kernmotor van chipproductieprocessen
Waferoverdracht, chipverpakking, sorteren en tapeing: schoon en stofvrij, herhaalbare positionering op micronniveau, hoge cyclustijd
OLED/LCD-snijden, lamineren en inspecteren: hoge snelheid, stabiel, trillingsvrij, lange-slag-splitsing
PCB-boren en lasermicro-gatverwerking: uiterst nauwkeurige, hoogfrequente heen en weer gaande beweging
Snelle 5-assige bewerkingscentra, ultraprecieze slijpmachines/draaibanken: Vervangt kogelomloopspindels, geen speling, versnelling 2g+, ijlgang 70 m/min, waardoor de oppervlakteafwerking en de bewerkingsefficiëntie aanzienlijk worden verbeterd
Portaalfrezen, lasersnijden/graveren, stempelen: hoge dynamische respons, lange slag, weinig onderhoud
Ultraprecieze bewerking van precisiematrijzen, optische componenten en ruimtevaartonderdelen
Lithiumbatterijen: stapelen van elektroden, stansen, wikkelen, injectie van elektrolyten, verpakking en inspectie van het uiterlijk; ±0,01 mm uiterst nauwkeurig stapelen, waardoor de productie wordt versneld en de energiedichtheid wordt verhoogd.
Fotovoltaïsche zonne-energie: celsortering, EL-testen en uiterst nauwkeurige uitlijning met behulp van snaarlasmachines.
Waterstofbrandstofcellen en energieopslagmodules: precisie-assemblage
CT/MRI-scantafels: lage snelheid en stabiele werking, laag geluidsniveau, ultralange levensduur, nauwkeurige heen en weer gaande positionering
Minimaal invasieve chirurgische robots, microchirurgische manipulatieplatforms: krachtcontrole op millinewton-niveau, positionering op micrometerniveau
DNA-sequencing, biologische monsteranalyse, precisie-tandheelkundige apparatuur, in vitro diagnostische instrumenten
Snelle plaatsingsmachines, doseermachines, insteekmachines, FPC-verlijming van flexibele printplaten
Assemblage van mobiele telefoon/halfgeleidermodule, visuele inspectie, snelle sortering
3D-printen, precisie-spuitgieten van metaal, pick-and-place
Lineaire metro's, lightrail, metro's: sterk klimvermogen, kleine draaicirkel, laag geluidsniveau en onderhoudsvrije werking
Magnetische levitatietreinen, intelligente magneettransportbanden, AGV-hogesnelheidsbehandeling
Automatische stationdeuren, intelligente spoorinspectieapparatuur
Werkplaats Magnetische levitatie Flexibele transportlijn: onafhankelijke trolleys, variabele snelheid en spoorwisseling, snelle sortering, stofvrije cleanroom
Automatisch magazijn: snel heffen, snelle sorteermachines, intelligente express-sortering
Trillingstestbanken voor raketten/vliegtuigen, elektromagnetische katapultsimulatie
Inzet van satellietantennes, precisiecontrole van lucht- en ruimtevaartkleppen, testen van vliegtuigbelasting
Universitaire precisie-optische platforms, meetinstrumenten op nanoschaal, bewegingsplatforms voor hoge en lage temperaturen in extreme omgevingen
Precisiecoördinatenmeetmachines, roosterinspectieplatforms
Precisieverplaatsingstrappen voor optische lensfocusserings- en lithografiemachines
Precisiedruk-, zeefdruk- en uiterst nauwkeurige lijmapparatuur
maat / mm

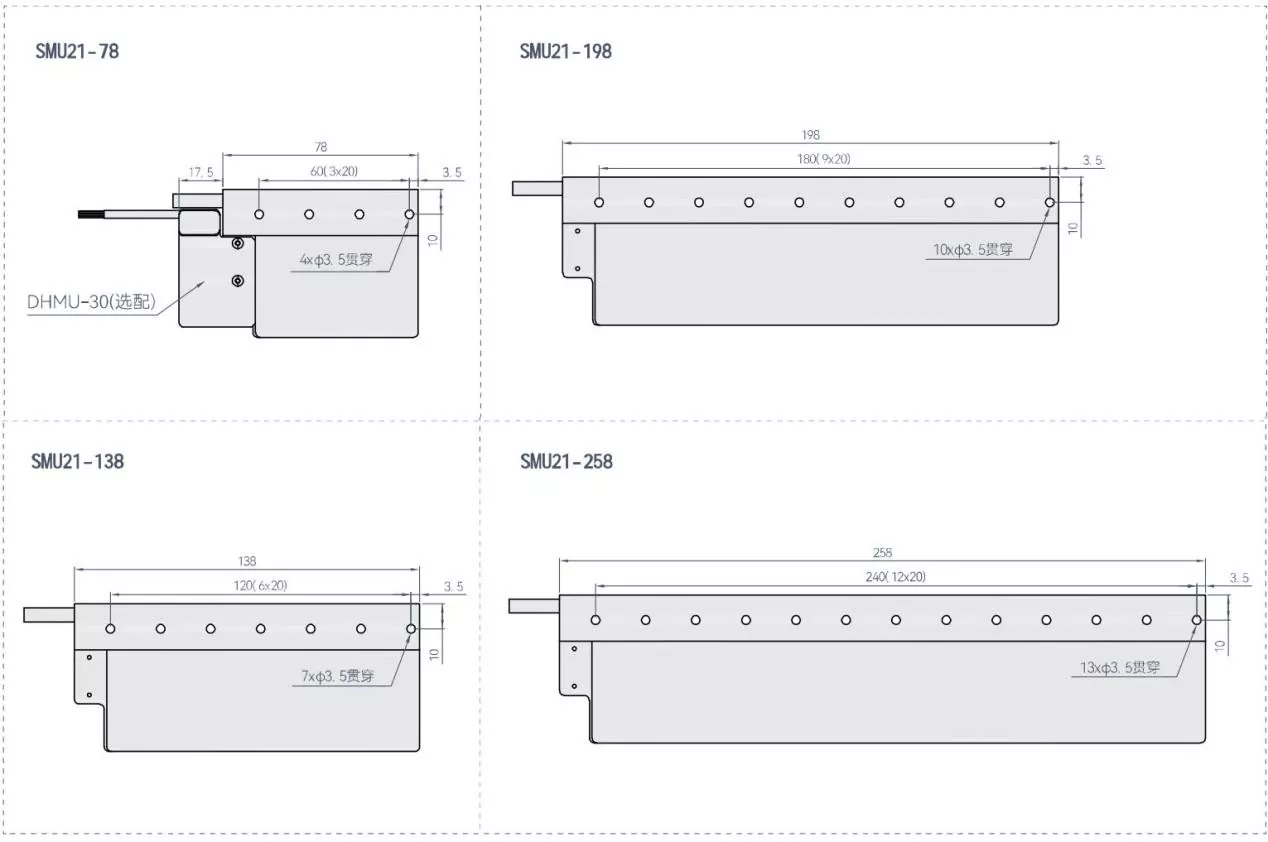

Maat SMU21 mover

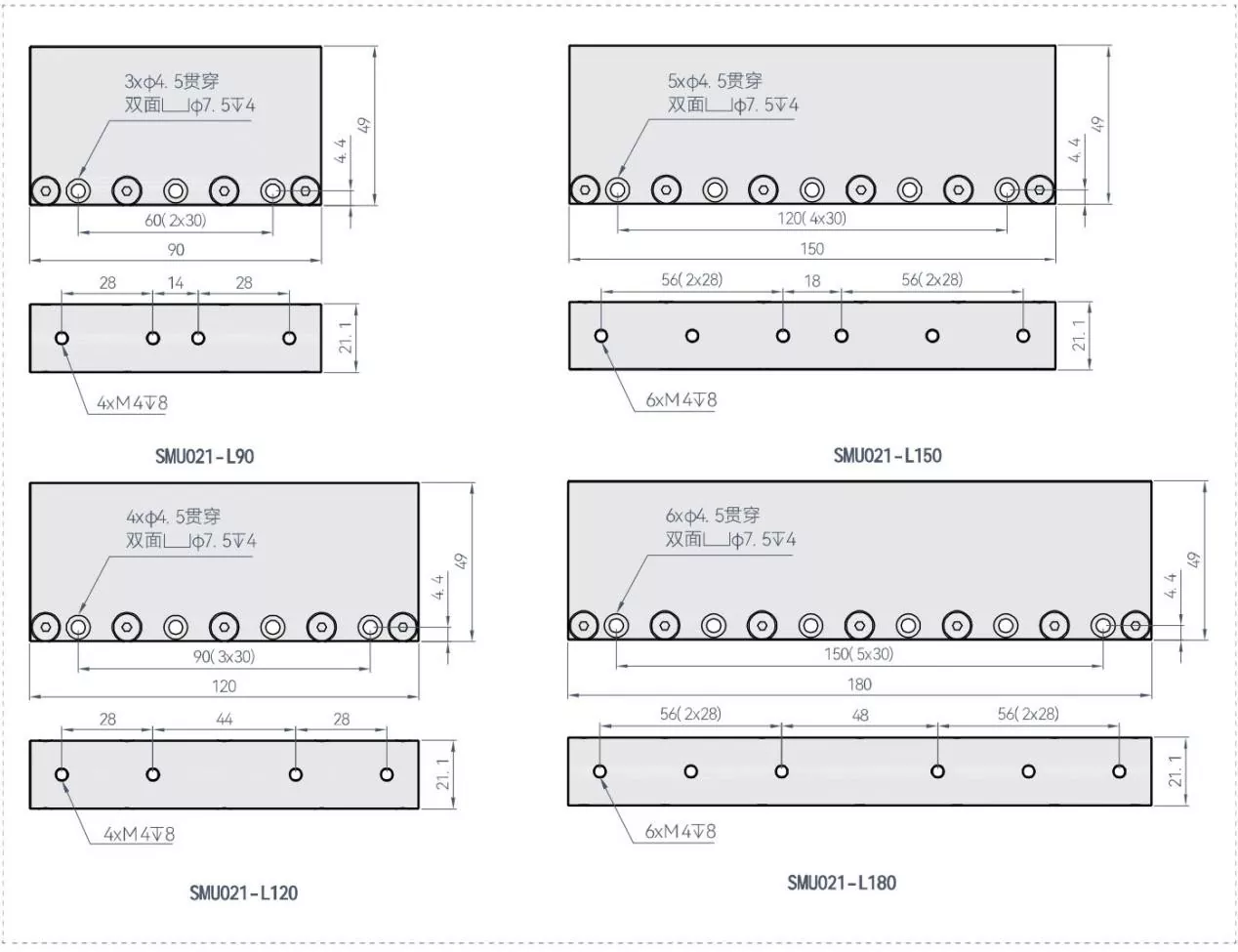

SMU21 statorgrootte

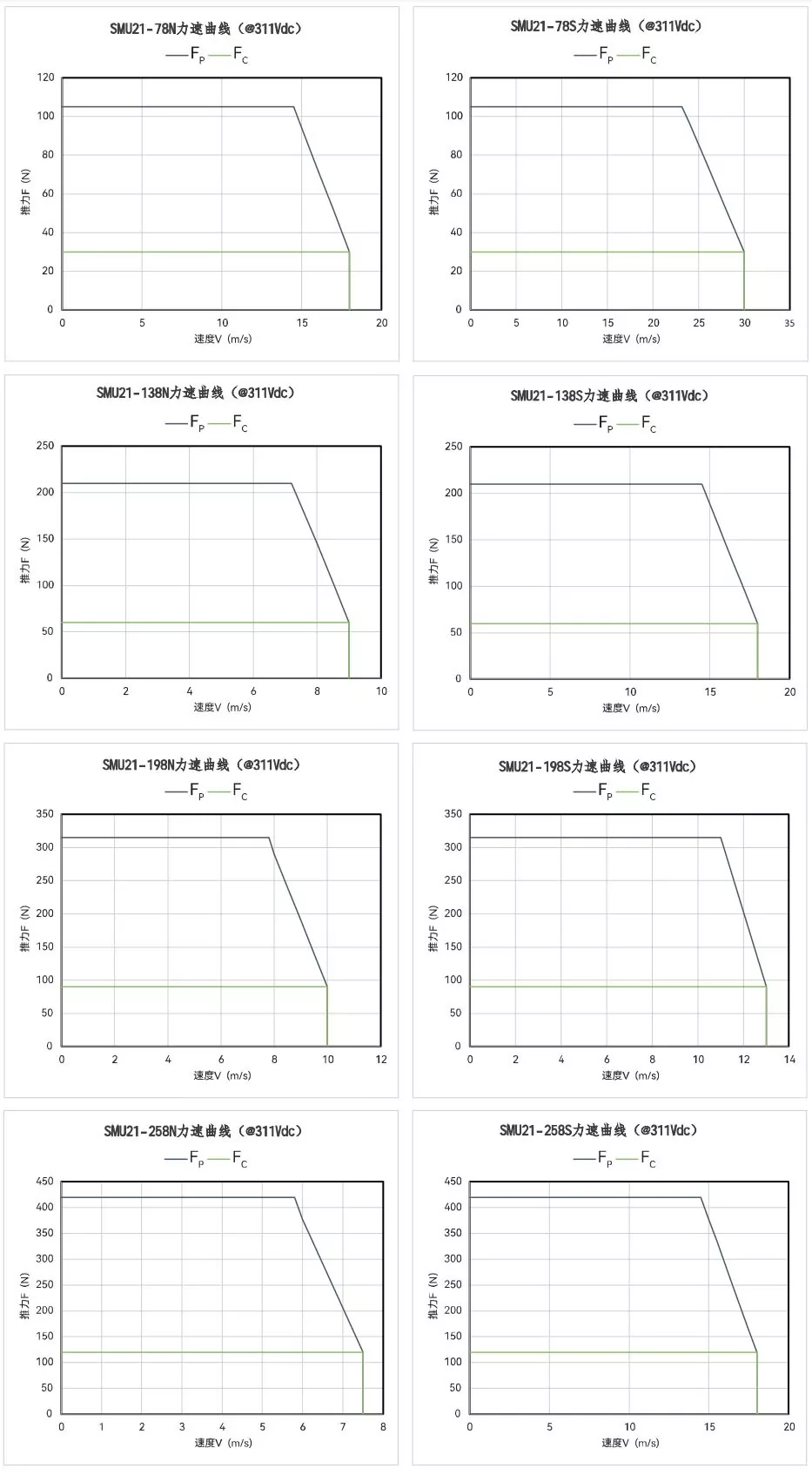

SMU21 F-V-curve
