SEA MOTION hoogwaardige lineaire modules is een geïntegreerde precisiebewegingscomponent ontwikkeld op basis van zelfonderzochte lineaire aandrijfmotortechnologie, waarbij de aandrijfstructuur, geleidingsstructuur en besturingsstructuur in één compacte eenheid worden geïntegreerd.
De SEA MOTION lineaire modules zijn een hoogwaardige, geïntegreerde precisiebewegingscomponent, ontwikkeld met behulp van onze zelfonderzochte lineaire aandrijfmotortechnologie. Door de aandrijfstructuur, de geleidingsstructuur en de besturingsstructuur samen te voegen tot één enkele, zeer compacte eenheid, levert dit product een uitzonderlijke bewegingsefficiëntie. Het vormt een mainstream, kosteneffectief alternatief voor dure buitenlandse merken op overzeese markten en biedt compromisloze betrouwbaarheid voor hoogwaardige industriële automatisering, precisieverwerking en apparatuur voor de productie van halfgeleiders.
Slijtagevrije Direct Drive-innovatie: Aangedreven door geavanceerde lineaire motortechnologie in plaats van traditionele kogelomloopspindels, elimineren onze producten transmissiespeling, mechanische slijtage en pitchfouten volledig.
Ultragladde en snelle prestaties: Bereikt een superieure snelheidssoepelheid en dynamische respons, waardoor betrouwbare nauwkeurigheid wordt gegarandeerd, zelfs tijdens industriële cycli met hoge acceleratie.
2026 Schone werkplaatsproductie: Met de volledige voltooiing van onze gloednieuwe, ultramoderne schone werkplaats in 2026 zijn onze productieprecisie, productieopbrengst en volumeleveringscapaciteit uitgebreid geüpgraded.
Rigoureuze fabriekskalibratie: Elke afzonderlijke lineaire module ondergaat strikte meerassige fabriekskalibratie, microscopische precisie-uitlijningstests en intensieve operationele verouderingstests om absolute productconsistentie te garanderen.
Flexibele niet-standaard ontwikkeling: Gesteund door robuust industrieel onderzoek en academische samenwerkingen, bieden we snelle niet-standaard ontwikkeling op maat naast grootschalige massaproductie.
De SEA MOTION lineaire module is ontworpen om zich aan te passen aan diverse en zeer complexe industriële werkomstandigheden en blinkt uit in precisie-eisende gebieden:
Halfgeleiderverwerkingsapparatuur: Past op cleanroom-niveau waferhanterings-, inspectie- en verpakkingslijnen vanwege de contactloze, directe aandrijving met lage deeltjesgeneratie.

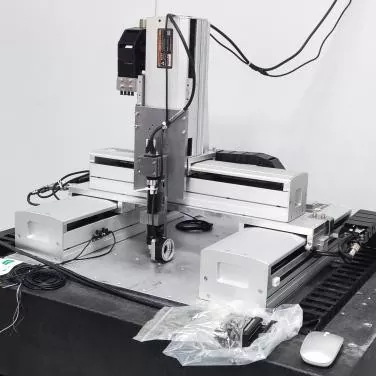

Hoogwaardige industriële automatisering: stuurt snelle pick-and-place-systemen, meerassige portaalrobots en geautomatiseerde assemblagetransportbanen aan.

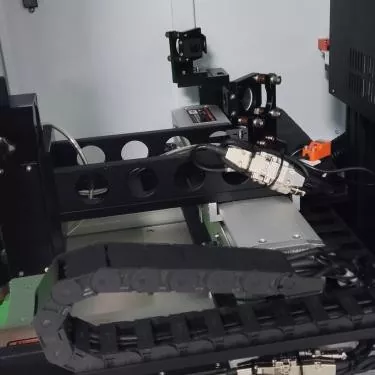

Precisieverwerking en -bewerking: Biedt stabiele, micropositionerende lineaire bewegingen voor lasersnijden, nauwkeurig graveren en elektronische doseermachines.

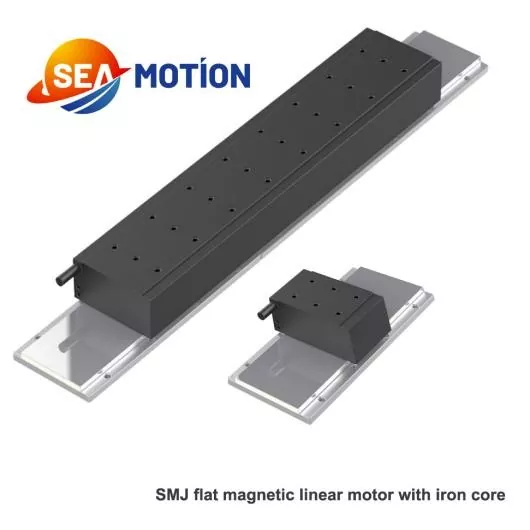

1. Platte magnetische lineaire module uit de SMJ-serie met ijzeren kern

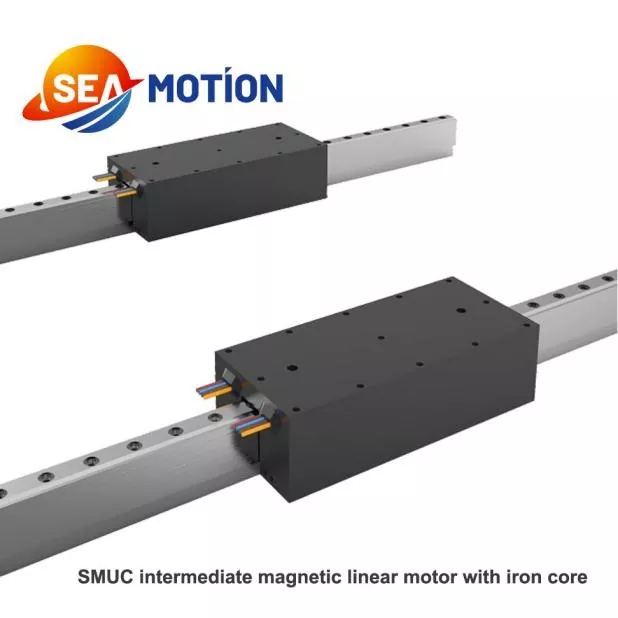

2. Tussenliggende magnetische lineaire module uit de SMUC-serie met ijzeren kern

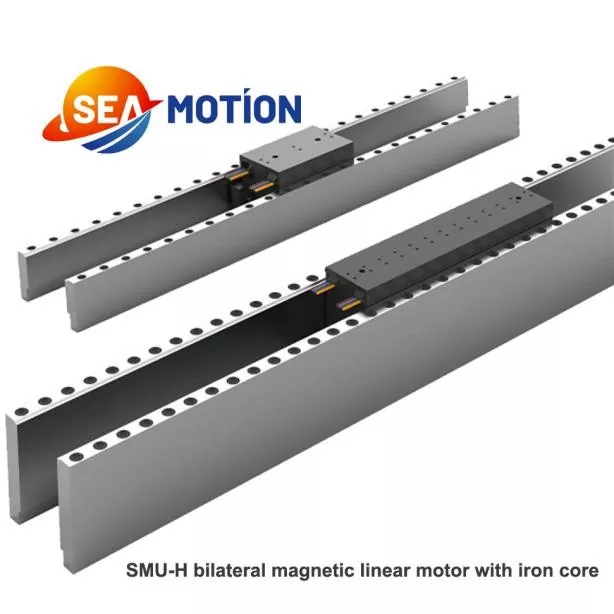

3. SMU-H-serie bilaterale magnetische lineaire module met ijzeren kern

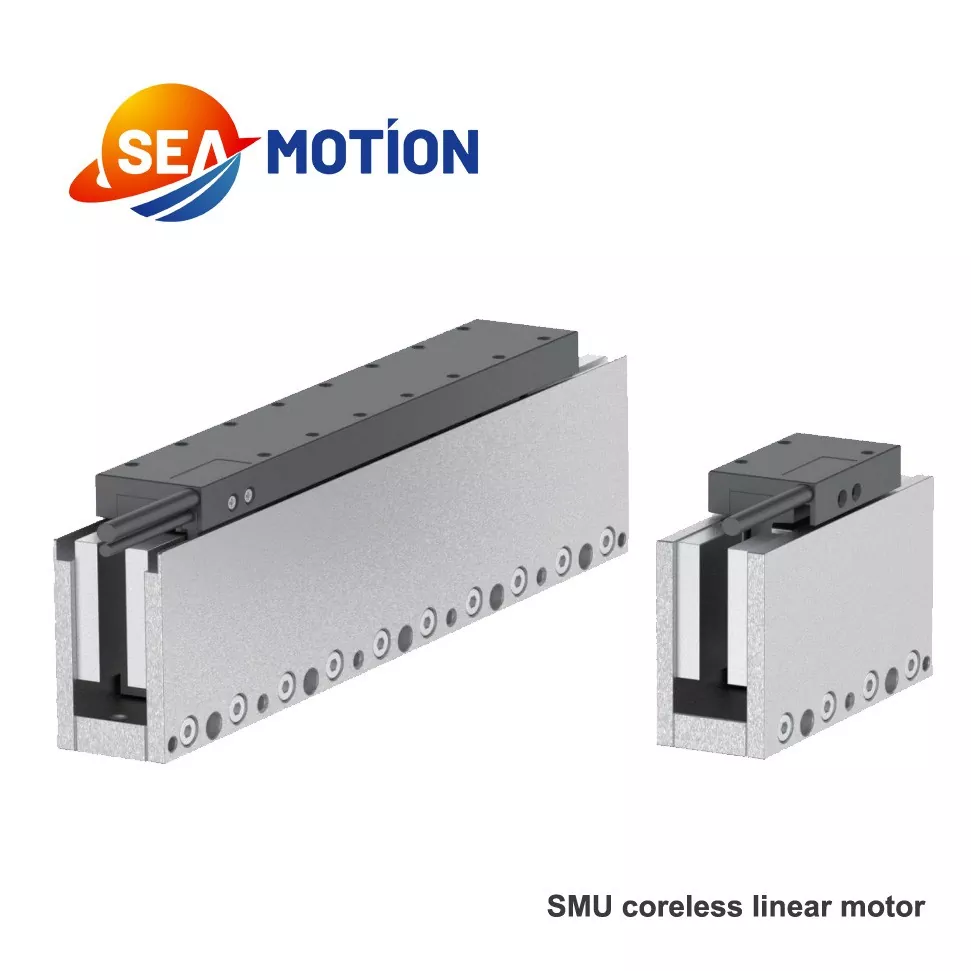

4. SMU-serie bilaterale magnetische lineaire module zonder ijzeren kern

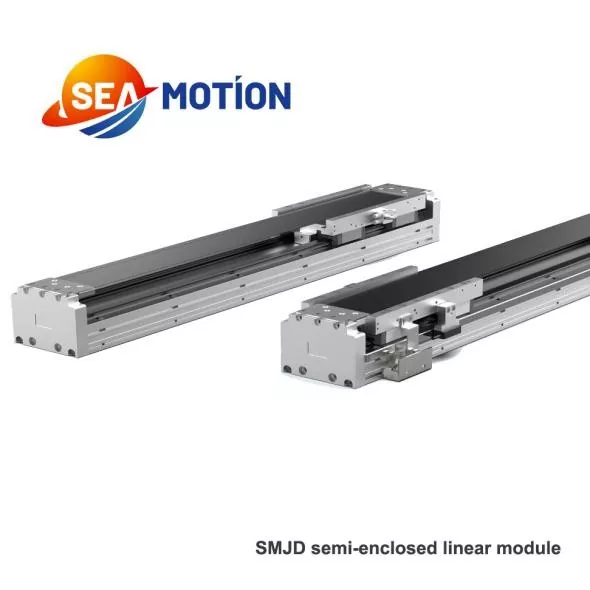

Ook verkrijgbaar is de semi-gesloten SMJE-serie.

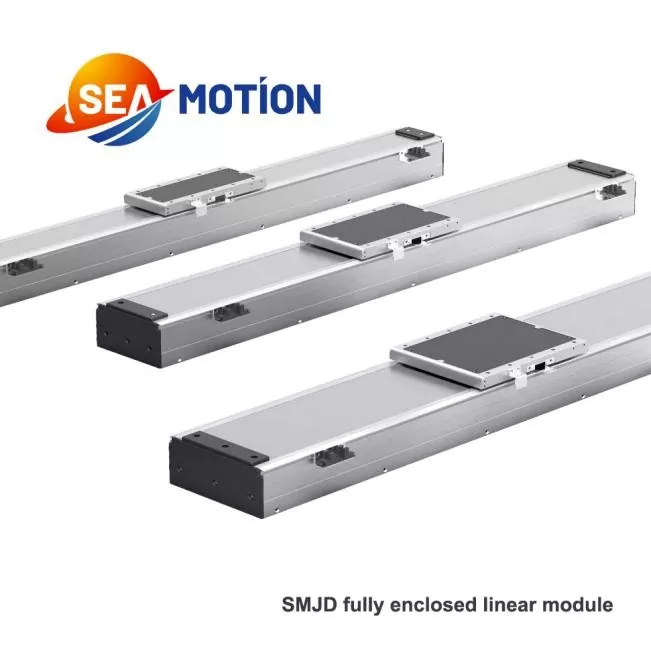

Volledig gesloten SMJD
Daarnaast hebben wij diverse apparatuur ontwikkeld en geproduceerd, zoals zeer nauwkeurige lasersnijapparatuur en apparatuur voor visuele herkenning en inspectie.
|
Categorie |
Parameter |
Symbool |
Eenheid |
SMU21-78 |
SMU21-138 |
SMU21-198 |
SMU21-258 |
||||
|
|
Type wikkeling |
— |
— |
N |
S |
N |
S |
N |
S |
N |
S |
|
|
Motortype |
— |
— |
Driefasige synchrone kernloze 230Vac rms (325Vdc) |
|||||||
|
Prestatieparameters |
Piek stuwkracht |
Fp |
N |
105 |
210 |
315 |
420 |
||||
|
|
Continue stuwkracht |
FC |
N |
30 |
60 |
90 |
120 |
||||
|
|
Maximale snelheid bij 311V |
Vmax |
mevrouw |
18 |
30 |
9 |
18 |
10 |
13 |
7.5 |
18 |
|
|
Motorkracht constant |
K |
N/wapens |
20 |
11 |
37.5 |
20 |
33 |
26.5 |
44 |
20 |
|
|
Motorconstante |
S |
N²/W |
21 |
42 |
63 |
84 |
||||
|
Elektrische parameters |
Piekstroom |
Ip |
Armen |
5.6 |
9.5 |
5.6 |
10.5 |
9.5 |
11.9 |
9.5 |
21 |
|
|
Continue stroom |
Ik |
Armen |
1.6 |
2.7 |
1.6 |
3 |
2.7 |
3.4 |
2.7 |
6 |
|
|
Terug elektromotorische kracht constant |
Bemf |
V/(m/s) |
16 |
9.5 |
32 |
16 |
28.5 |
22.5 |
38 |
16 |
|
|
Eenfasige weerstand |
Rf |
Ω |
5.5 |
2 |
11 |
2.8 |
6 |
3.6 |
8 |
1.6 |
|
|
Eenfasige spoel |
Lph |
mH |
1.9 |
0.7 |
3.85 |
1 |
2.1 |
1.26 |
2.8 |
0.55 |
|
|
Elektrische tijdconstante |
Te |
mevrouw |
0.35 |
0.35 |
0.35 |
0.35 |
||||
|
Thermische parameters |
Maximaal continu vermogen |
pc |
W |
49 |
100 |
145 |
195 |
||||
|
|
Thermische weerstand |
Rth |
℃/W |
1.73 |
0.85 |
0.58 |
0.45 |
||||
|
Mechanische parameters |
Magnetisch spoorgewicht |
Wm |
kg/m |
4.8 |
4.8 |
4.8 |
4.8 |
||||
|
|
Gewicht van de spoel |
WC |
kg |
0.08 |
0.16 |
0.24 |
0.32 |
||||
|
|
Lengte van de spoel |
L |
mm |
78 |
138 |
198 |
258 |
||||
|
|
Motorische attractie |
Fa |
N |
0 |
0 |
0 |
0 |
||||
|
|
Magnetische toonhoogte |
T |
mm |
30 |
30 |
30 |
30 |
||||
De SEA MOTION lineaire module erft alle kernvoordelen van hoogwaardige lineaire aandrijfmotoren, met nul speling, ultralaag geluidsniveau, hoge acceleratierespons en onderhoudsvrije langdurige werking. Het ondersteunt een langdurige stabiele lasbeweging en hoogfrequente heen en weer gaande werking, met herhaalde positioneringsnauwkeurigheid op micronniveau, waardoor de productie-efficiëntie en de afwerking van de productverwerking effectief worden verbeterd. Dankzij het geïntegreerde plug-and-play-ontwerp worden de installatie- en foutopsporingskosten van klanten aanzienlijk verlaagd. Het wordt veel gebruikt in meerdere hoogwaardige domeinen: halfgeleider- en paneelprecisieverwerking zoals laserboren en chipsortering; snelle en uiterst nauwkeurige verwerking van vijfassige werktuigmachines en laserapparatuur; hoogrenderende laminering en detectie van nieuwe lithiumbatterijen en fotovoltaïsche cellen; nauwkeurige en stille bewegingscontrole van medisch-chirurgische apparatuur en detectie-instrumenten. Het omvat ook 3C elektronische geautomatiseerde productie, intelligente logistieke sortering, hulpapparatuur voor spoorvervoer en precisietestplatforms voor de lucht- en ruimtevaart, waardoor betrouwbare geïntegreerde bewegingsoplossingen worden geboden voor wereldwijde hoogwaardige precisieproductie.
SMU21-serie lineaire modulegrootte / mm

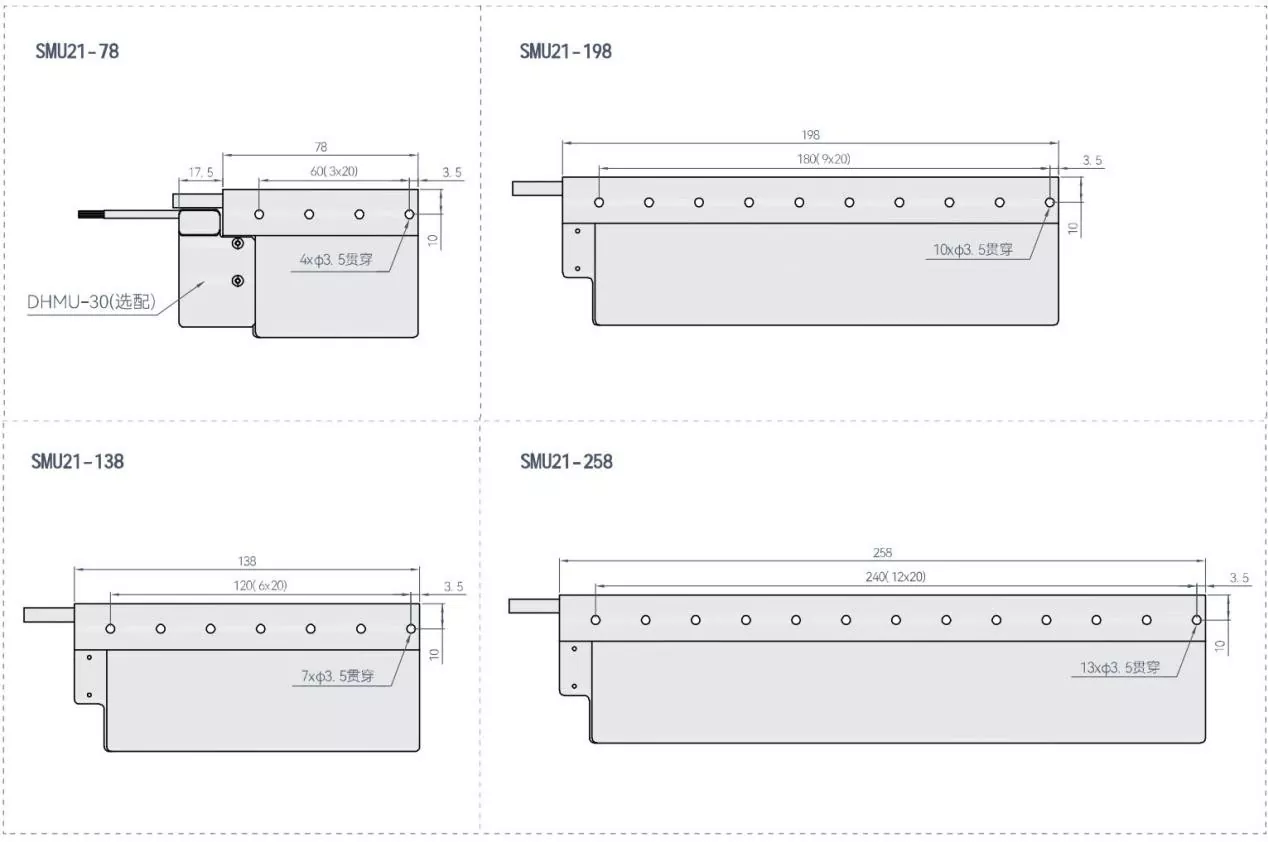

Maat SMU21 mover

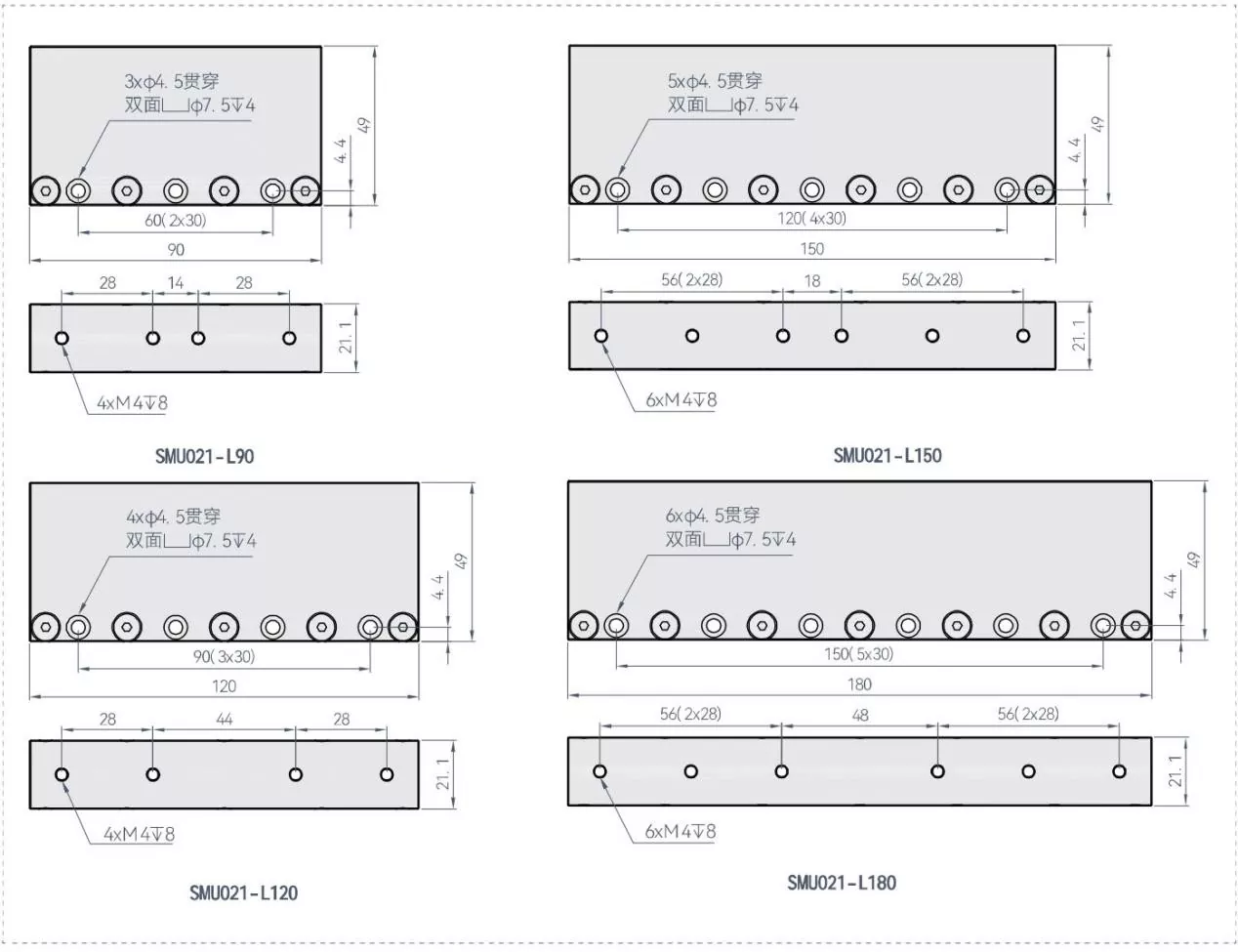

SMU21 statorgrootte

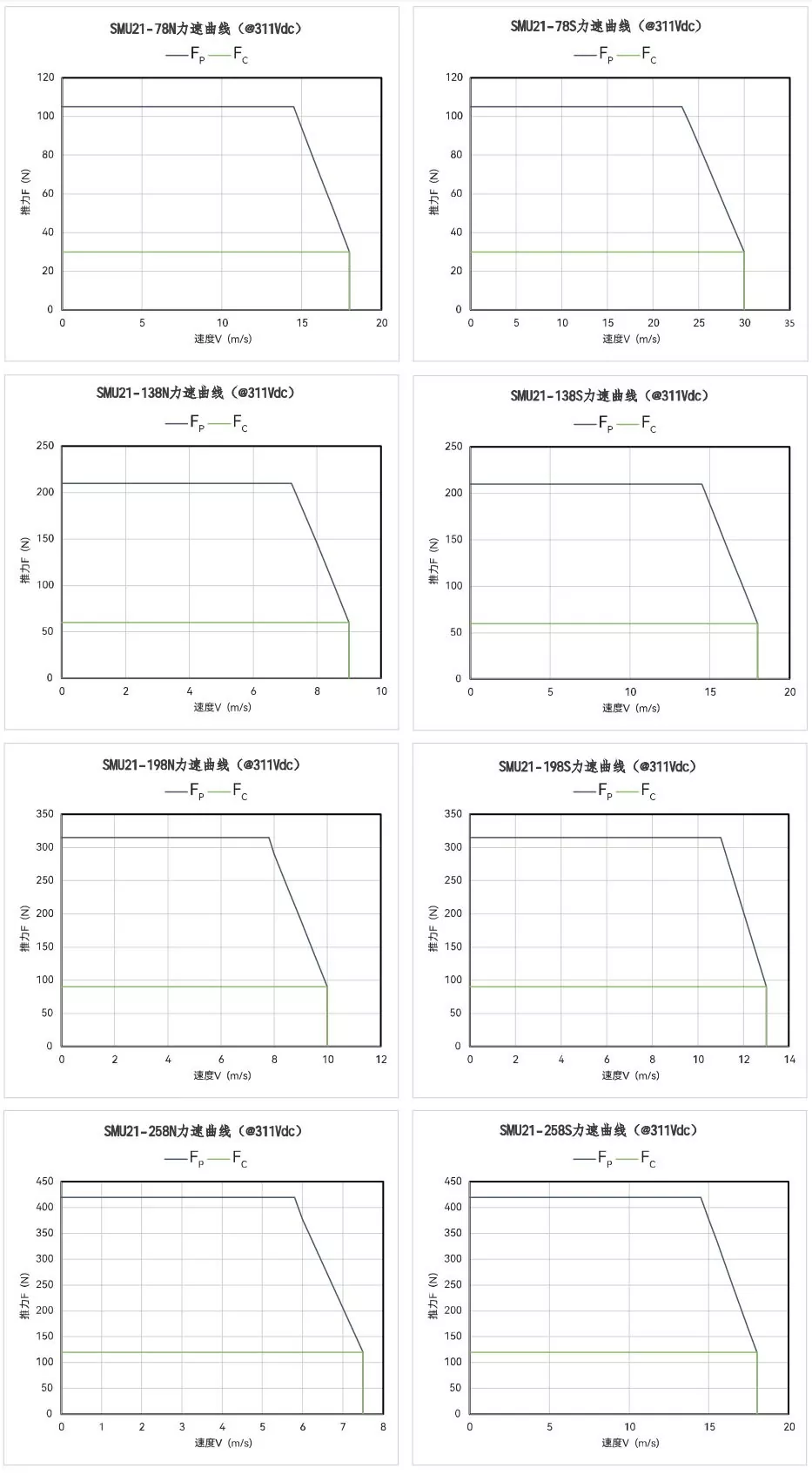

SMU21 F-V-curve
