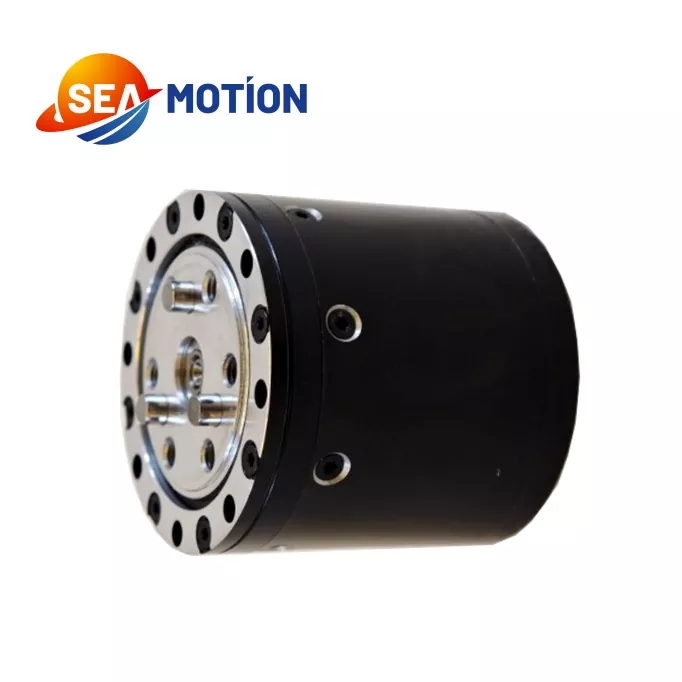

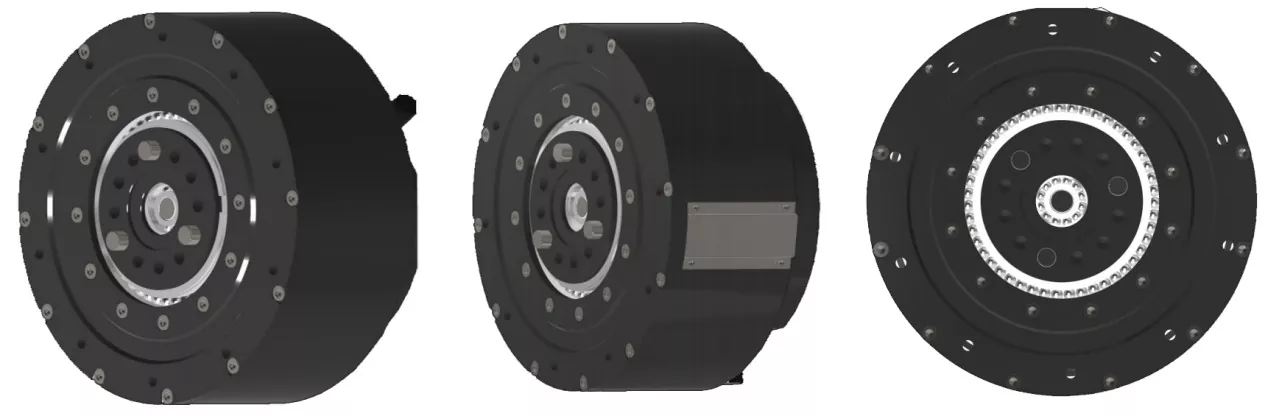

SEA MOTION Robotverbinding heeft een eenvoudige en duurzame planetaire reductiestructuur, met prominente kostenvoordelen vergeleken met harmonische verbindingsmodules, terwijl een uitstekende basisprecisie voor standaard industriële controle behouden blijft. Het integreert zelfontwikkelde, hoogwaardige frameloze koppelmotoren, feedbacksystemen met dubbele magnetische encoders en speciale drivers om een consistente en stabiele koppeluitvoer te garanderen. Als vertrouwde fabrikant van planetaire modules werken we samen met eersteklas binnenlandse producenten van planetaire reductiemiddelen en internationale leveranciers van hoogwaardige bewerkingen. Ons ervaren team implementeert strikte volledige proceskwaliteitscontrole, van ontwerp, verwerking tot montage, waardoor de productie- en toepassingsdrempels aanzienlijk worden verlaagd om robotverbindingsoplossingen met hoge kostenprestaties te leveren.
|
Parameter |
Waarde |
|
Nominale spanning |
48V |
|
Werkspanningsbereik |
15V-60V |
|
Nominaal uitgangsvermogen |
80W±10% |
|
Nominaal koppel |
1,6 Nm |
|
Piekkoppel |
5,5Nm |
|
Looprichting |
CW/CCW |
|
Werktemperatuurbereik |
-20℃ tot 50℃ |
|
Bereik werkvochtigheid |
5% tot 85% |
|
Bereik opslagtemperatuur |
-30℃ tot 70℃ |
|
Isolatiegraad |
B |
|
Geen laadsnelheid |
480 tpm ± 10% |
|
Nullaststroom |
0,14 armen ± 10% |
|
Nominale laadsnelheid |
450 tpm ± 10% |
|
Nominale belastingsfasestroom/A |
2.4 APK ± 10% |
|
Fase piekstroom |
11 Apk ± 10% |
|
Isolatieweerstand/statorwikkeling |
DC 500VAC, 100M Ohm |
|
Hoogspanningsbestendig/statormantel |
600VAC,1s,2mA |
|
BEF |
7,4 Vrms/krpm±10% |
|
Draad weerstand |
2,72Ω±10% |
|
Koppel constant |
0,94 N.m/armen |
|
Motorinductie |
0,813mH±10% |
|
Polen |
20 |
|
Fase |
3 |
|
Aandrijvingstype |
DSP |
|
Verhouding |
7,75:1 |
|
Gewicht/g |
191g |
|
Encodertype en aantal |
Magnetisch/2st |
|
Belasting (Nm) |
Werktijd(en) |
|
1.6 |
Beoordeeld |
|
2 |
300 |
|
3 |
41 |
|
4 |
12 |
|
5 |
5.5 |
|
5.5 |
4 |
Dit robotgewricht valt op door zijn eenvoudige structuur, stabiele koppeloutput en superieure kostenbeheersing, met lage montage- en productiebarrières. Hoewel de ultrahoge precisie inferieur is aan harmonische verbindingsmodules, voldoen de betrouwbare prestaties volledig aan de conventionele industriële normen voor precisiecontrole.
Het is breed toepasbaar op humanoïde robots, robothonden, collaboratieve robotarmen en plukrobots. Bovendien past het perfect bij elektrische scooters en andere intelligente mobiele apparatuur die een stabiele bewegingscontrole vereist, waardoor het een kosteneffectieve prioriteit wordt voor robot- en intelligente apparaatprojecten met gemiddelde precisie.
Wilt u uw apparatuurarchitectuur optimaliseren met een krachtige robotverbinding?
Neem vandaag nog contact op met SEA MOTION voor concurrerende groothandelsprijzen, technische gegevensbladen en directe technische ondersteuning.
