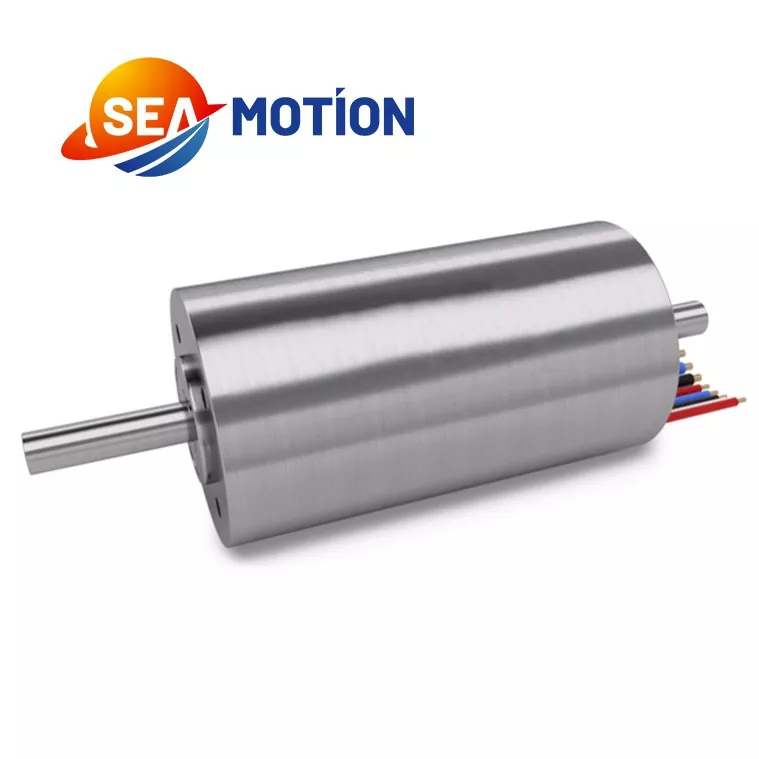

Kernloze motoren

SEA MOTION maakt gebruik van een speciaal wikkeltype dat de motorefficiëntie effectief verhoogt. Deze wikkelmethode is door enkele toonaangevende internationale merken overgenomen. De wikkelmethode heeft een aanzienlijke invloed op de prestaties van een kernloze motor. Het technische team van SEA MOTION heeft jarenlang onderzoek gedaan naar en technische uitdagingen overwonnen om deze wikkelmethode en de bijbehorende geautomatiseerde wikkelmachines te ontwikkelen.

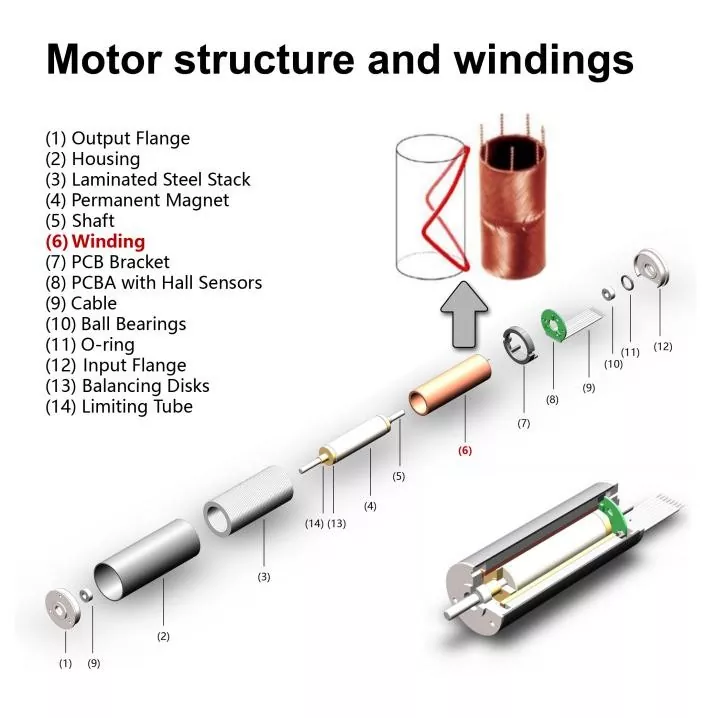

Onderdelenlijst motorstructuur1. Uitgangsflens

2. Huisvesting

3. Stapel van gelamineerd staal

4. Permanente magneet

5. Schacht

6. Opwinden

7. PCB-beugel

8. PCBA met Hall-sensoren

9. Kabel

10. Kogellagers

11. O-ring

12. Ingangsflens

13. Balanceerschijven

14. Begrenzingsbuis

Wat betreft encoderfeedback ondersteunt de SEA MOTION kernloze motor zowel magnetische als optische encoderfeedback, evenals incrementele en absolute multi-turn feedback. Wij bieden planetaire tandwielmodules aan om de kernloze motor van een groter uitgangskoppel te voorzien.

Productparameter

Hier is een vergelijking van de kernloze motorspecificaties van SEA MOTION met die van binnenlandse concurrenten en toonaangevende internationale merken. Deze gegevens zijn afkomstig van hun officiële website.

Bij dezelfde omvang levert zelfs een kleine verbetering van de prestaties en parameters uitdagingen op voor het ontwerp, de productie en de kwaliteitscontrole.

Vergelijking van prestatieparameters van borstelloze motoren met een diameter van 16 mm

Vergelijking van prestatieparameters van borstelloze motoren met een diameter van 22 mm

Producteigenschap en toepassing

De voordelen van SEA MOTION kernloze motoren zijn als volgt:

1. Hoger rendement en lagere warmteontwikkeling door het ontbreken van een kern.

2. Lager traagheidsmoment: SEA MOTION kernloze motoren hebben een traagheidsmoment van slechts 1/10 tot 1/5 van dat van traditionele motoren, wat resulteert in uitstekende dynamische prestaties.

3. Geen tandwielkoppel, wat leidt tot een extreem soepele werking. Trillingsvrije werking bij lage snelheid, waarbij snelheidsschommelingen binnen 2% worden gecontroleerd.

4. Klein formaat en hoge vermogensdichtheid.

5. Extreem lage elektromagnetische interferentie.

6. Uitstekende lineariteit in motorbesturing.

7. Volledig onafhankelijke en controleerbare industriële keten.

Toepassingen zijn onder meer:

Medisch: Endoscopen, chirurgische robots, precisiepompen;

Industrieel: Servo-cardanische ophangingen, robotachtige behendigheidshanden, precisieautomatisering;

Consumentenelektronica: drones, hoogwaardige camerabeeldstabilisatie, slimme wearables;

Lucht- en ruimtevaart: miniatuurservo's, standcontrole.

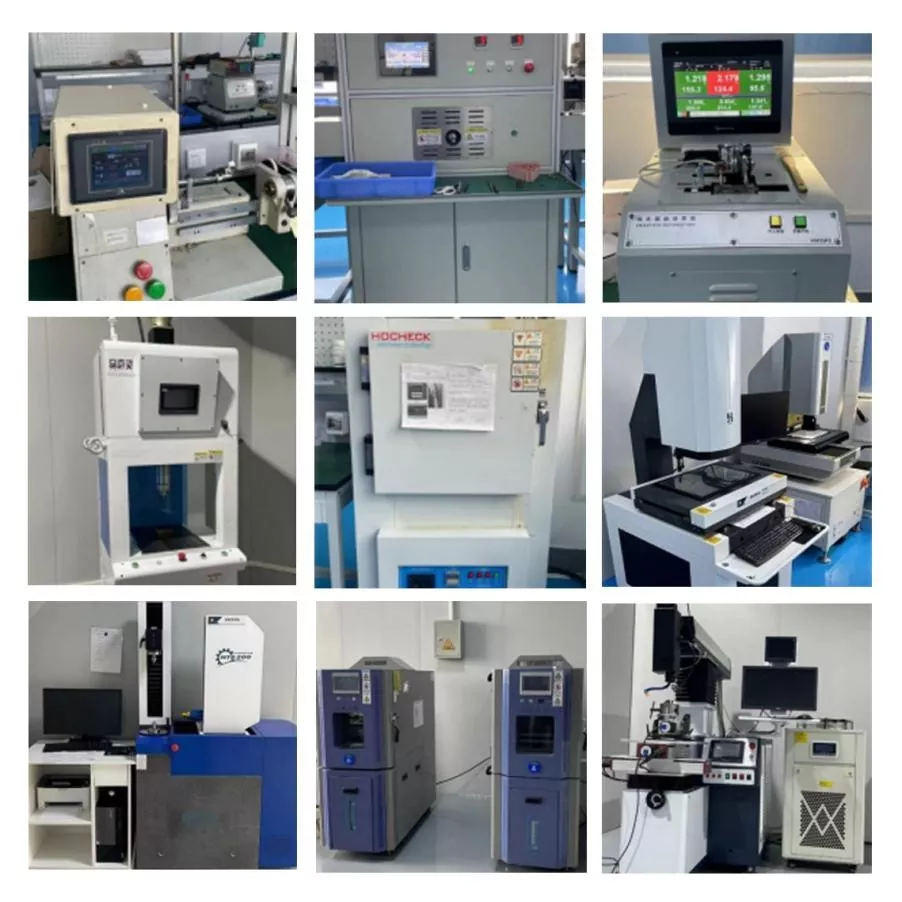

Productieapparatuur

De kernuitrusting voor kernloze motoren draait om de productie van spoelen. Daarom is de fabricage van de wikkelingen van het grootste belang en bepaalt deze de prestaties van de kernloze motor. Wij hebben volledig geautomatiseerde wikkelapparatuur ontwikkeld en ontworpen op basis van het wikkeltype.

De tweede stap is het indrukken van het draadblad; de derde stap is het opwikkelen van de draadplaat tot een spoel, waardoor de spoelvorm wordt gevormd; Ten slotte wordt het bij hoge temperatuur gebakken om de vorm te bepalen, waarmee de fabricage van de spoel wordt voltooid.
