Frameloze koppelmotoren

Als professionele Chinese fabrikant en geautoriseerde regionale distributeur biedt SEA MOTION hoogwaardige, aanpasbare frameloze koppelmotoroplossingen voor hoogwaardige precisie-industrieën. Sinds 2019 werken we samen met wereldwijd gerenommeerde merken en premium binnenlandse fabrikanten, waarbij we universiteiten, onderzoeksinstituten en topproductiebedrijven bedienen met bewezen betrouwbare kwaliteit.

Stuur onderzoek

Productomschrijving

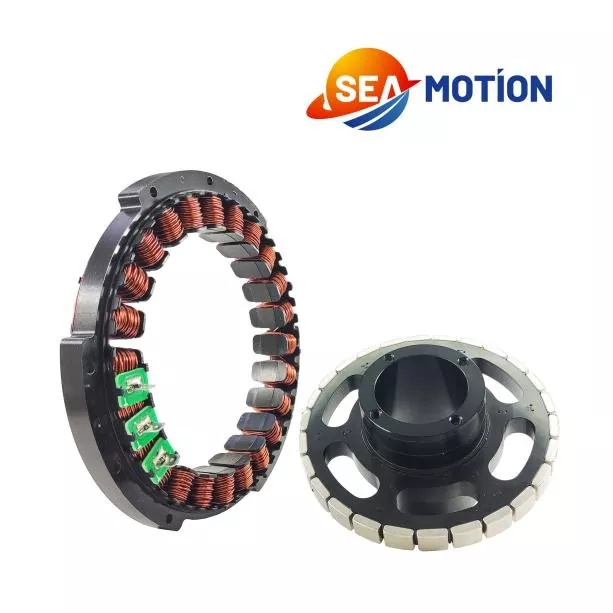

SEA MOTION frameloze koppelmotoren zijn een kernmotorproduct met directe aandrijving, ontworpen voor zeer nauwkeurige, hoogdynamische en lichtgewicht industriële scenario's, waarbij de prestatiebeperkingen van traditionele servomotoren met tandwieloverbrengingsstructuren volledig worden doorbroken. Deze motorserie elimineert overtollige behuizingen en transmissieonderdelen en levert uitstekende voordelen op het gebied van koppeldichtheid, positioneringsnauwkeurigheid en dynamische respons. Uitgerust met een ontwerp met ultralage rotortraagheid, ondersteunt het hoogfrequente start-stop en snelle commutatie, waardoor een stabiele lage snelheid en hoog koppel wordt bereikt. Steunend op jarenlange ervaring in de sector en een geperfectioneerd hiërarchisch supply chain-systeem, integreert SEA MOTION hoogwaardige fabrikanten van frameloze koppelmotoren met gedifferentieerde sterke punten. We werken samen met op onderzoek en ontwikkeling gerichte fabrieken voor op maat gemaakte speciale motoren in kleine series en met gestandaardiseerde massaproductiefabrikanten met strikte QC-systemen om een uitstekende productconsistentie te garanderen. Alle producten ondergaan strenge prestatietests en kwaliteitscontroles. Of het nu gaat om gepersonaliseerde R&D-projecten of grootschalige industriële inkoop, wij kunnen geoptimaliseerde motion control-oplossingen bieden, waarbij productkwaliteit, kosten en leveringsefficiëntie voor wereldwijde klanten in evenwicht worden gebracht.

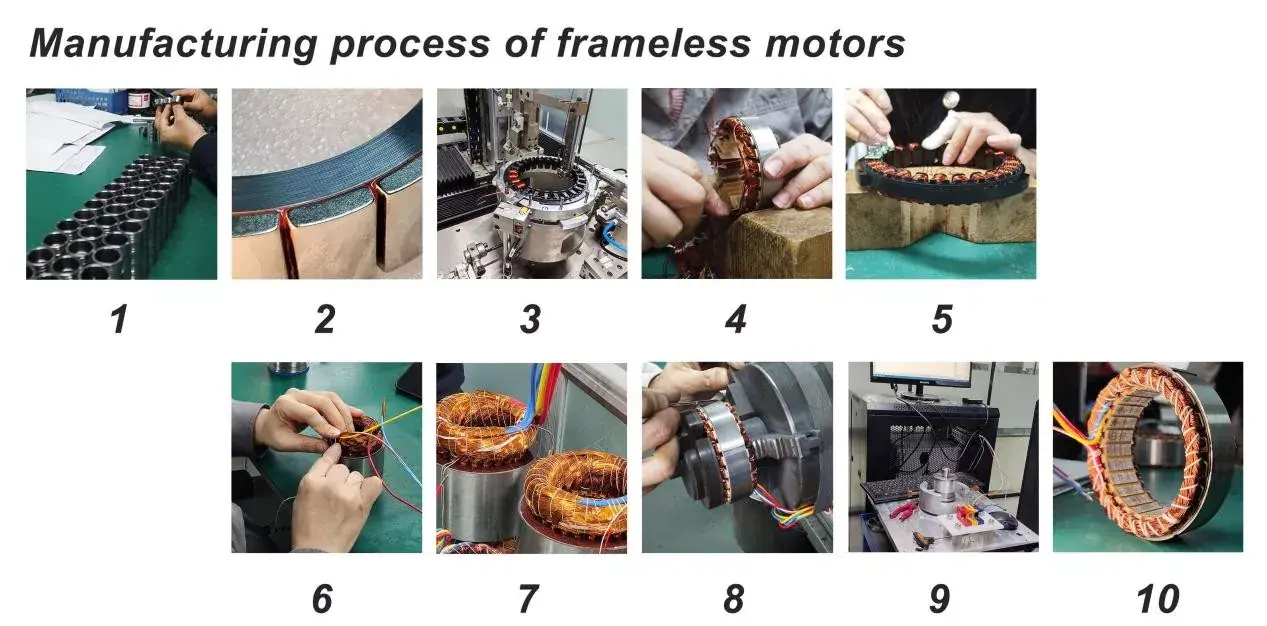

Het volgende is het frameloze motorproductieproces:

1. Materiaalinspectie, de rotor van een frameloze motor vereist precisiebewerking.

2. Voor het bevestigen van de sterke magnetische platen wordt een anaerobe lijm gebruikt. Bij sommige hogesnelheidsrotoren is een laag koolstofvezel aan de buitenkant van de sterke magnetische platen bevestigd om te voorkomen dat de platen door overmatige centrifugaalkracht worden weggeslingerd.

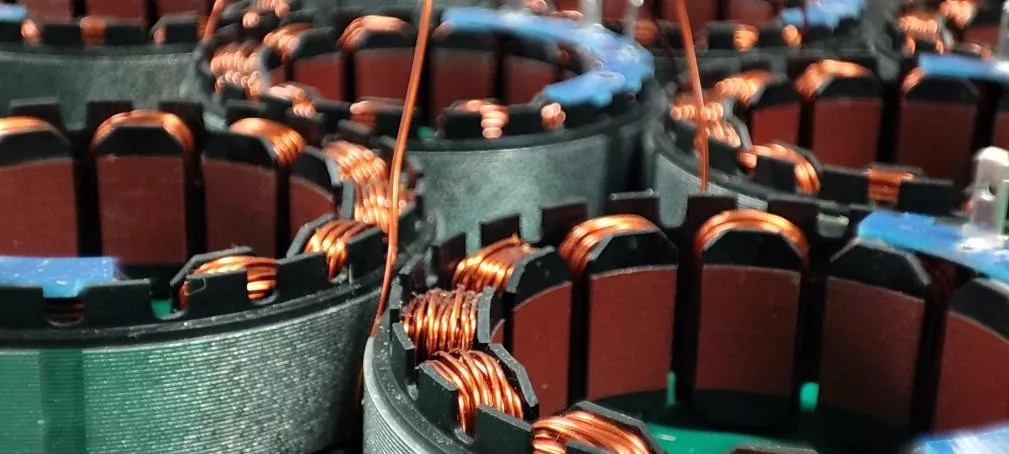

3. Automatische wikkelmachines voeren het wikkelwerk van de stator uit.

4. Voor sommige kleine batches of op maat gemaakte producten met hoge eisen aan het opwinden, is handmatig opwinden noodzakelijk. Handmatig opwinden is een zeer technische taak.

5. Organiseer de wikkelingen. Hierbij wordt gebruik gemaakt van zacht houten gereedschap om beschadiging van de isolerende lak op het wikkelvlak te voorkomen.

6. Solderen houdt in dat de wikkelingen aan de geleiders of de PCB-interfacekaart worden gesoldeerd.

7. Het lijmgietproces moet worden uitgevoerd in een vacuümomgeving om te voorkomen dat er lucht binnendringt, en vervolgens moet het in een oven worden gebakken.

8. Verwijder eventuele lijmresten van het oppervlak van de statormagneetplaten.

9. Testen omvat driefasige continuïteitstesten, belastingtesten, enz.

10. Eindproduct

Specificatie

We kunnen verschillende wikkelpatronen, magnetische circuitontwerpen, verpakkingsmethoden en bedradingsmethoden leveren op basis van de behoeften van de klant. Hieronder vindt u de parameters voor onze standaardproducten.

Model	Nominale spanning Vdc	Nominaal toerental tpm	Nominaal koppel N·m	Nominaal vermogen W	Nominale stroom A	Piekstroom A	Piekkoppel N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

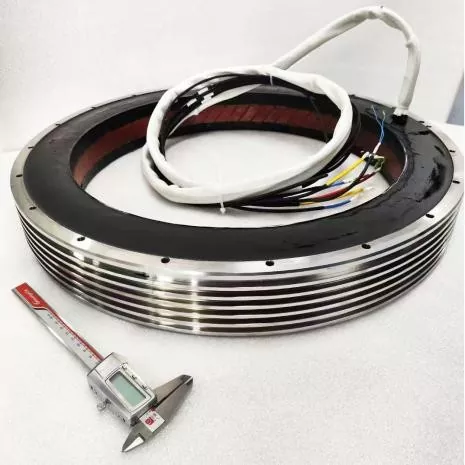

Diameter 175 mm 175 mm Standaardmotoren kunnen worden aangepast met een buitendiameter variërend van 12 mm tot 600 mm. Voor grotere en meer gespecialiseerde frameloze koppelmotoren kunt u contact opnemen met ons verkoopteam.

Producteigenschap en toepassing

De SEA MOTION frameloze koppelmotor biedt superieure, uitgebreide prestaties die geschikt zijn voor hoogwaardige precisieproductiescenario's. Het beschikt over een ultrahoge koppeldichtheid en levert 2-3 maal het koppel van gewone servomotoren bij hetzelfde volume, met uitstekende koppelprestaties bij lage snelheden. De tandwielloze en koppelingsvrije structuur realiseert een nulspeling en hoge precisie, met een herhaalde positioneringsnauwkeurigheid tot ± 1 boogseconde, waardoor de structurele stijfheid en het anti-interferentievermogen aanzienlijk worden verbeterd. Met een responsfrequentie van meer dan 1 kHz en een ultralage rotortraagheid ondersteunt het een ultrahoge dynamische werking. Het bereikt ook een reductie van 30%-50% in volume en gewicht, ondersteunt holle bedrading en beschikt over een lange levensduur en onderhoudsvrije werking. Het wordt op grote schaal toegepast in de belangrijkste high-end-gebieden en bedient humanoïde en collaboratieve robotgewrichtsaandrijfscenario's met een lichtgewicht en hol ontwerp. Het wordt ook veel gebruikt in halfgeleider- en paneelprecisieapparatuur zoals waferplatforms en lithografiemachines, medische chirurgische robots en scanapparatuur, stuurinrichtingen in de ruimtevaart en foto-elektrische pods, evenals draaitafels met directe aandrijving van CNC-bewerkingsmachines en vijfassige koppelingsapparatuur, waardoor industriële intelligente upgrades met hoge precisie mogelijk worden.

Productiedetails en maat / mm

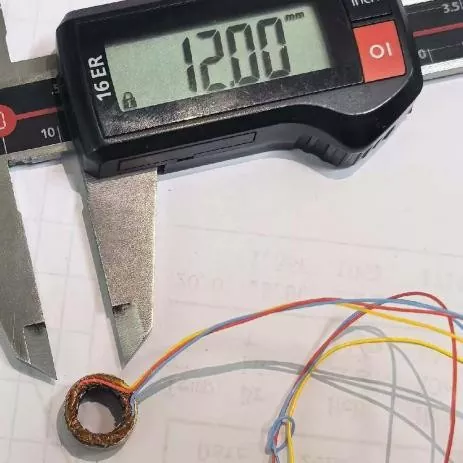

Naast standaard industriële producten accepteren wij op maat gemaakte frameloze motorbestellingen. Onze maatvoeringen variëren van een minimale buitendiameter van 12 mm tot 600 mm.
