Geavanceerde microservodrives

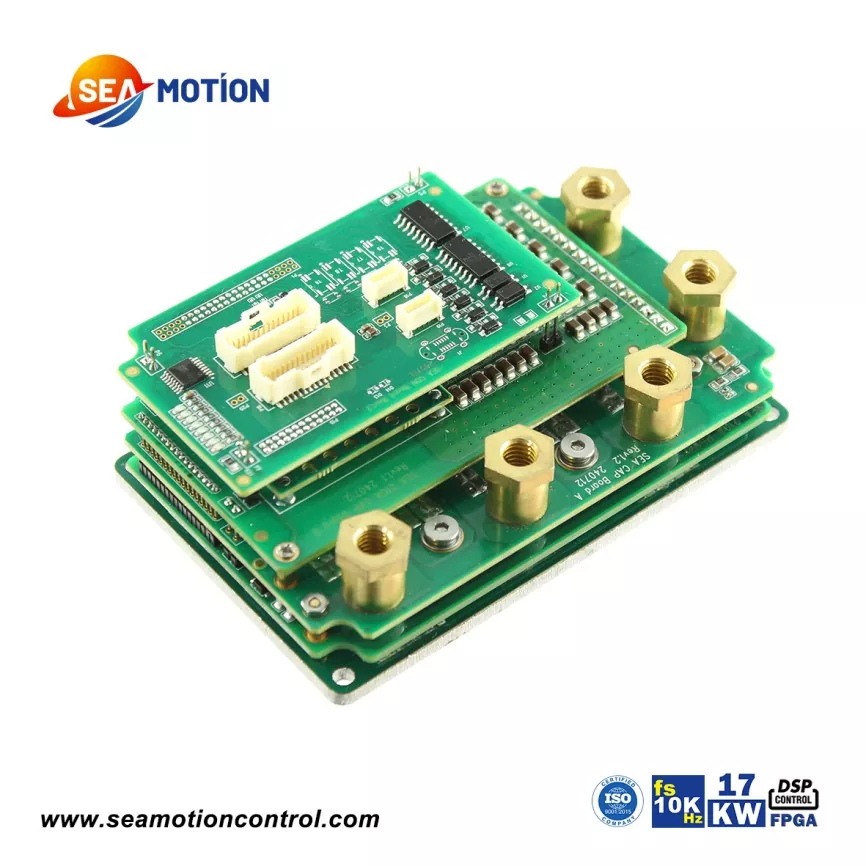

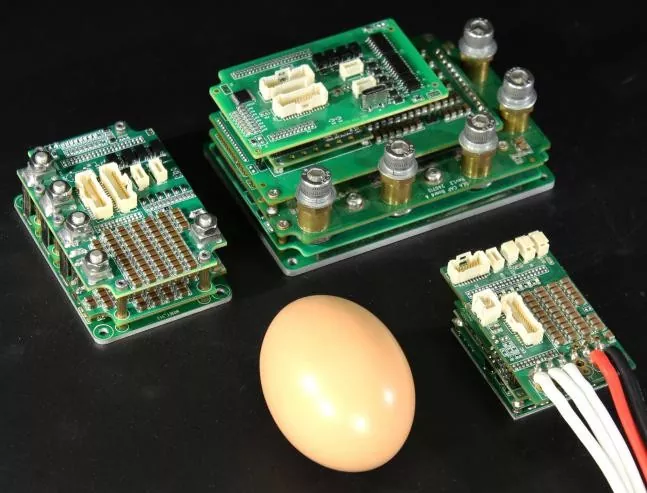

De SEA210A geavanceerde microservoaandrijvingen behouden het compacte ontwerpkenmerk van de SEA MOTION-serie. Met behoud van uitstekende gegevensverwerkingsmogelijkheden en reactiesnelheid hebben we een groter vermogen bereikt. De SEA 210A beschikt over een maximale continue uitgangsstroom van 150A. Vergeleken met traditionele DC-servodrives zijn andere merken die dezelfde stroom aanbieden bijna zo groot als een kleine computerbehuizing. De SEA210A is echter kleiner dan een mobiele telefoon.

Hoewel de SEA210A klein van formaat is, overtreffen de prestaties die van de meeste vergelijkbare producten. De huidige lusbemonsteringsfrequentie van het product bereikt 10 kHz, met een theoretische bandbreedte van 8 kHz en een werkelijke bandbreedte van meer dan 6 kHz. Bandbreedte is cruciaal voor geavanceerde toepassingen, omdat een hoge bandbreedte betekent dat er meer gegevens tegelijkertijd kunnen worden verwerkt. Als kern van MOTION CONTROL zijn de geavanceerde microservoaandrijvingen verantwoordelijk voor het besturen van de nauwkeurige bewegingen van de motor en vormen ze het belangrijkste onderdeel van het gehele servosysteem.

Productparameter (specificatie)

De SEA210A heeft maximale busstromen van 210A en 100A, wat overeenkomt met maximale spanningen van respectievelijk 100V en 200V. Met een busstroom van 210A is de continue effectieve uitgangsstroom 150A en bereikt het maximale continue uitgangsvermogen 17kW.

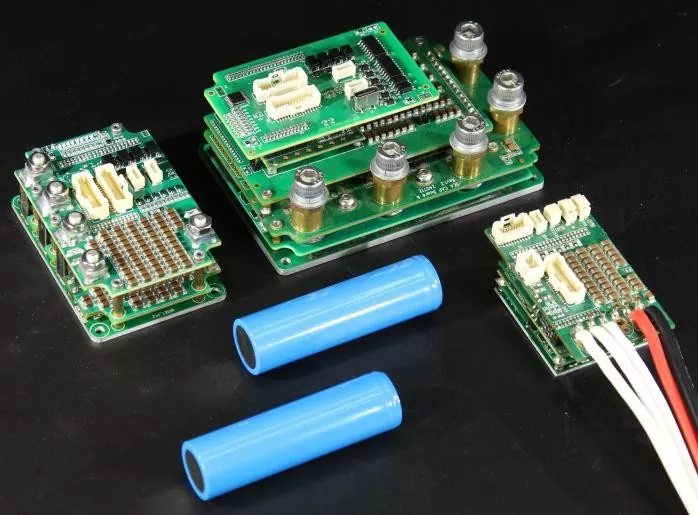

Vergeleken met een motor van 17 kW is de SEA210A zo klein dat hij gemakkelijk in een motorbehuizing kan worden ondergebracht.

In schril contrast met zijn kleine formaat beschikt de SEA210A over indrukwekkende prestaties. Het beschikt over een rijk scala aan interfaces, die EtherCAT of CANopen ondersteunen, alle populaire encoderfeedback, zes digitale invoerpoorten en twee digitale uitvoerpoorten, STO-functionaliteit en een minimale bedrijfstemperatuur van -45°C.

Producteigenschap en toepassing

De SEA210A beschikt over een extreem hoge lineariteit en bandbreedte. Dit is een krachtig functioneel kenmerk dat door de DSP+FPGA-architectuur aan het product wordt toegevoegd. DSP+FPGA is de standaardconfiguratie voor geavanceerde microservoaandrijvingen.

De SEA210A is een geavanceerd product op het gebied van servoaandrijvingsproducten met hoge stroomsterkte. De belangrijkste toepassingen van de SEA210A zijn als volgt:

1. Krachtige DC-servosystemen;

2. Grote geïntegreerde servomotoren;

3. Servoapparatuur voor zwaar gebruik die nauwkeurige beweging vereist;

4. AGV's voor zwaar gebruik;

5. Grote diepzeerobotarmen;

6. Zware onderwatervoertuigen.

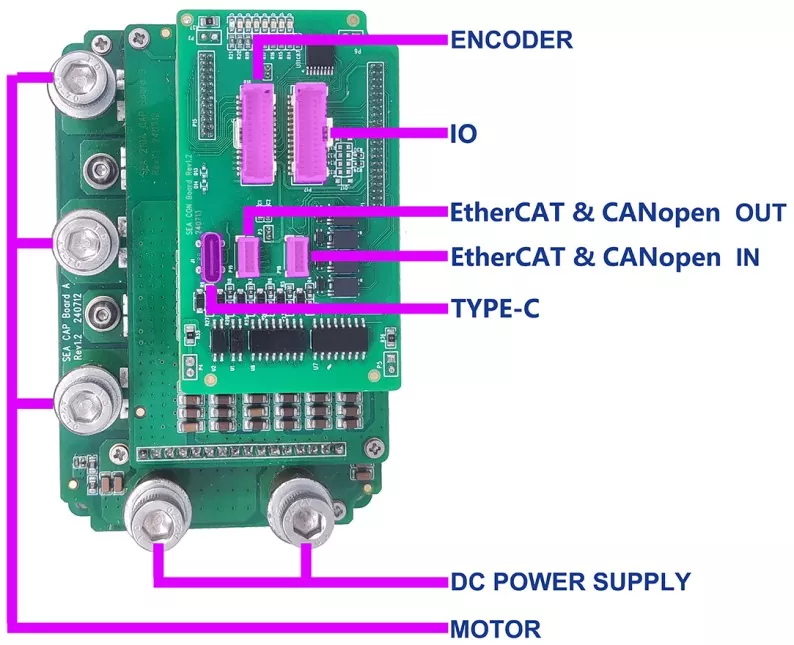

Interfacedefinitie van SEA 210A geavanceerde microservoaandrijvingen

Productgrootte / mm

Producten video
