Micro DC-servodrives

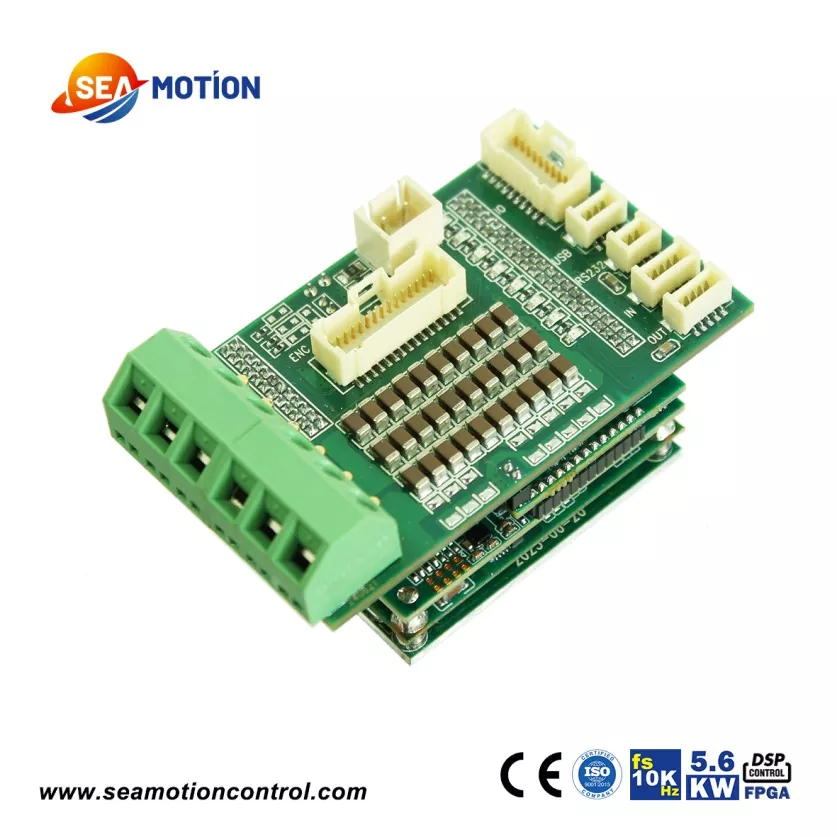

SEA1-80A Micro Dc-servodrives hebben een extreem compact formaat en een hoge vermogensdichtheid. Deze eiergrote aandrijving kan continu tot 5600 W effectief vermogen leveren. Het beschikt over een bemonsteringsfrequentie van 10 kHz, 6 digitale ingangen en 2 digitale uitgangen. De rijke interface ondersteunt bijna alle encoderfeedback, inclusief incrementele en absolute dubbele feedback, evenals solver en absolute dubbele feedback.

De SEA1-80A Micro Dc-servodrives kunnen op vrijwel alle terreinen worden toegepast. Het ultrakleine formaat, de ultrahoge precisie, de ultrahoge stroomcapaciteit en de sterke veelzijdigheid zijn de voordelen die de SEA1-80A-drive voor het product biedt.

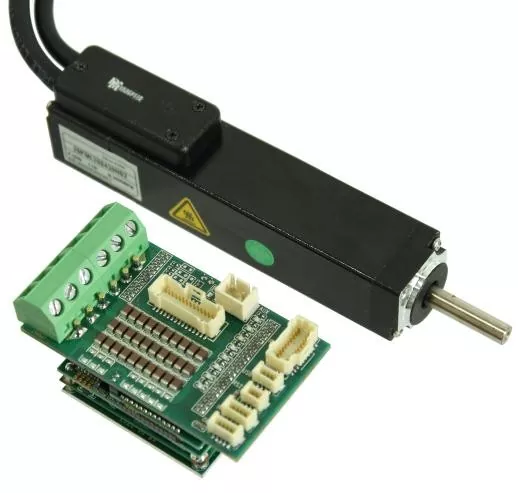

Dit is een bewegingsbesturingsoplossing van JINGYUE Technology, gebaseerd op SEA dc-servoaandrijving en een 8 mm flensservomotor, die veel wordt gebruikt in matrijsbonders.

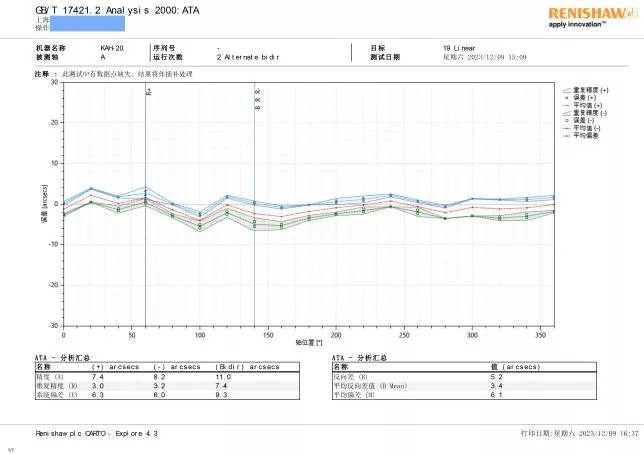

De SEA DC-servodrive maakt gebruik van een DSP+FPGA-architectuur, waardoor het product een ongeëvenaarde snelle respons en krachtige gegevensverwerkingsmogelijkheden krijgt. We hebben een Renishaw laserinterferometer gebruikt om de regelnauwkeurigheid van de SEA DC-servoaandrijving te testen, en de resultaten laten zien dat de SEA DC-servoaandrijving uitstekend presteert.

De SEA-serie DC-servoaandrijvingen omvat momenteel vierkante series 1-80A, 140A, 210A; en ringseries C49, C68, C81 (met holle buitendiameters van respectievelijk 49 mm, 68 mm en 81 mm).

Productparameter (specificatie)

De nominale stromen van de SEA1-80A DC-servoaandrijving zijn 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A en 80A (80V).

De nominale spanningen zijn 100V en 80V. Wij raden u echter aan de nominale voedingsspanning te gebruiken om de driver van stroom te voorzien, en dat de maximale voedingsspanning de waarden niet overschrijdt

in de tafel.

De hierboven genoemde spannings- en stroomcijfers hebben betrekking op de spanning en stroom van de voedingsbus. In werkelijkheid zullen de spanning en stroom die de faselijnen bereiken lager zijn dan de waarden

bij de buslijn.

Bij de keuze van een aandrijfproduct moet rekening worden gehouden met de parameter "effectieve continustroom".

Het maximale continue uitgangsvermogen van de SEA1-80A is 5,6 kW.

Producteigenschap en toepassing

Wij beschrijven het SEA1-80A aandrijfproduct met de volgende kenmerken:

1. Extreem klein formaat, slechts zo groot als een ei.

2. Zeer hoge vermogensdichtheid, ondersteunt DC-motoren tot 5,6 kW.

3. Extreem hoge regelprecisie, ondersteunt feedback van bijna alle reguliere encoders. Ondersteunt incrementele + absolute dubbele feedback, en solver + absolute dubbele feedback.

4. 10 kHz huidige bemonsteringsfrequentie, hoge bandbreedte, hoge lineariteit en hoge respons.

5. Breed scala aan toepassingen.

Het kan in vrijwel alle sectoren worden toegepast. Voor toepassingen die nauwkeurige bewegingscontrole vereisen, is de SEA1-80A bijzonder geschikt.

De DC-servoaandrijving wordt veel gebruikt in de belichaamde intelligentie-industrie. Een bekende Chinese fabrikant van robotwolven heeft de SEA1-80A DC-servoaandrijving gekocht en gebruikt in zijn robotwolfproducten.

Op het gebied van medische apparatuur worden SEA 1-80A DC-servoaandrijvingsproducten gebruikt in chirurgische robots, exoskeletten en biochemische testapparatuur.

Op het gebied van geïntegreerde schakelingen en halfgeleiderapparatuur wordt de SEA1-80A gebruikt bij het hanteren van wafers, snijmachines, die bonders, sondestations en plaatsingsmachines. De producten uit de SEA-serie van JINGYUE TECHNOLOGY worden ook veel gebruikt in radardraaitafels, bewegingssimulatie, foto-elektrische volgapparatuur en asloze pompduwers. Wij zijn een kernleverancier van 90% draaitafelfabrikanten in China.

Productiedetails

Productgrootte / mm

Productstructuur en proces

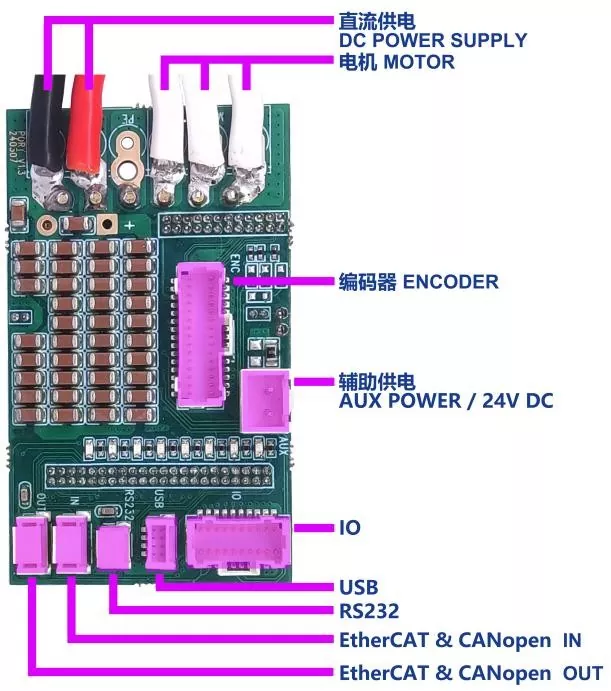

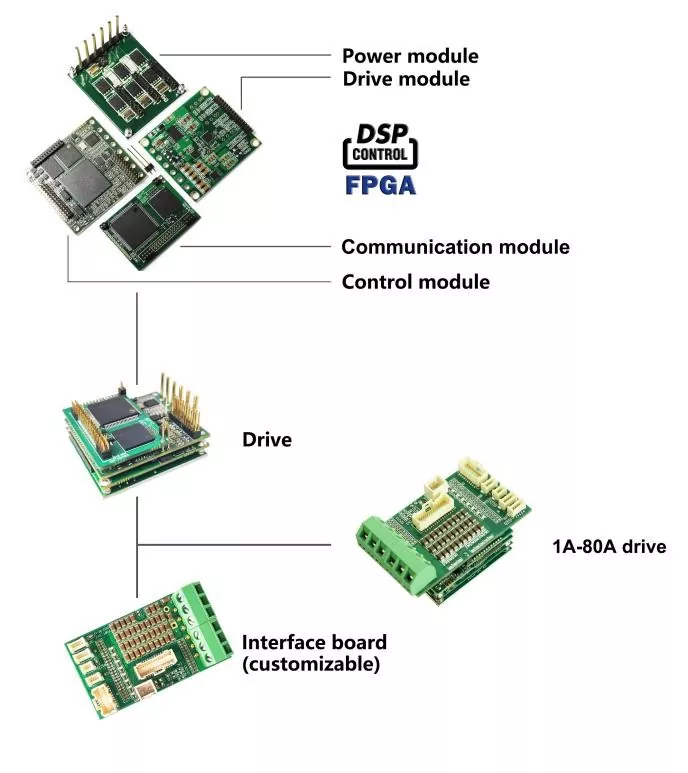

De SEA 1-80A DC-servoaandrijving bestaat uit vijf delen: een voedingsmodule op basis van een op aluminium gebaseerd koellichaam, een aandrijfmodule, een besturingsmodule, een communicatiemodule en een interfacekaart.

We besteden ons werk aan Surface Mount Technology (SMT) uit aan bekende SMT-fabrieken. We inspecteren elke laag van de PCB om er zeker van te zijn dat de SMT-halffabrikaten intact zijn. Vervolgens monteren, klinken en solderen we het voedingsbord en het stuurbord, en inspecteren ze opnieuw. Alleen de halffabrikaten die de inspectie doorstaan, gaan door naar het volgende proces, waarbij de besturingskaart wordt geïnstalleerd en op de assemblagemodule wordt gesoldeerd.

Dit betekent dat onze producten in totaal 12 inspecties ondergaan, van een enkele printplaat tot aan het eindproduct. Deze inspecties zijn geen willekeurige controles, maar verplichte controles.

De producten moeten ook verouderingstests, extreme temperatuurtests (indien nodig), tests vóór het magazijn en tests vóór verzending ondergaan.

De stroomvoorziening en de motorbedradingsmethode worden bepaald op basis van de stroom. Als de stroom minder dan 25A is, gebruiken we snelaansluitpoorten. Als de stroom groter is dan 25A, soldeer ik draden voor de klant.

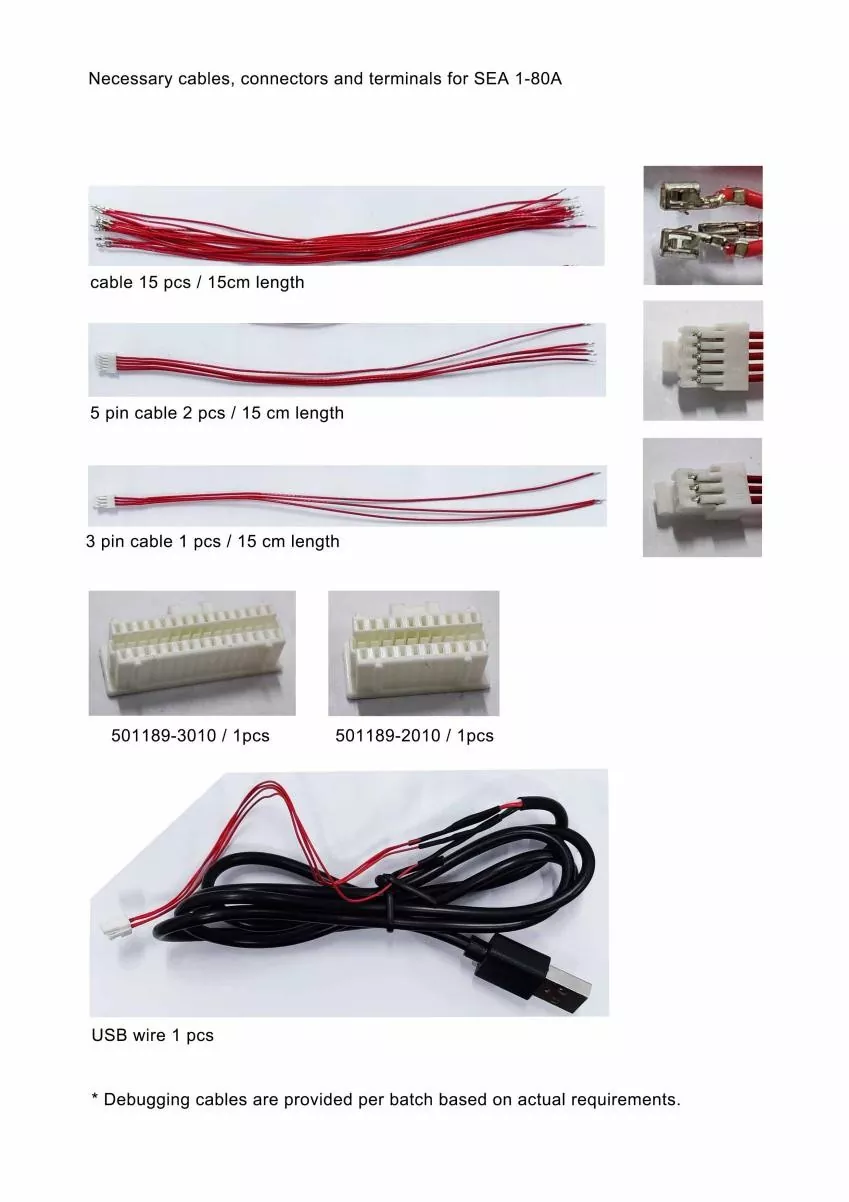

Wij voorzien onze klanten van de benodigde kabels voor het debuggen van producten.

Producten video
