Kunshanontwikkelt motion-control oplossingen voor veeleisende industriële omgevingen, waaronder deEtherNET IP-encoder voor zwaar gebruikvoor genetwerkte positiefeedback. Met een behuizing van 58 mm, een resolutie tot 18 bit single-turn, 100 Mbit transmissie en robuuste industriële bescherming is deze encoder ontworpen voor toepassingen waarbij nauwkeurige feedback en betrouwbare communicatie essentieel zijn.
Een EtherNET IP Heavy Duty Encoder combineert absolute positiedetectie met industriële Ethernet-communicatie, waardoor automatiseringssystemen betrouwbare rotatiepositiegegevens kunnen ontvangen en tegelijkertijd de integratie in netwerkbesturingsarchitecturen kunnen vereenvoudigen. Moderne toepassingen in de zware industrie vereisen meer dan alleen basisfeedback: apparatuur kan te maken krijgen met trillingen, stof, vocht, elektromagnetische interferentie, temperatuurschommelingen en voortdurende mechanische belasting. Een goed ontworpen encoder moet daarom een balans vinden tussen resolutie, communicatieprestaties, mechanische duurzaamheid en installatieflexibiliteit. In deze handleiding wordt uitgelegd hoe op EtherNET/IP gebaseerde heavy-duty-encoders werken, wat hun belangrijkste technische voordelen zijn, belangrijke specificaties, toepassingsgebieden en selectieoverwegingen.
Inhoudsopgave
- Wat is een EtherNET IP Heavy Duty-encoder?
- Waarom is EtherNET/IP belangrijk voor heavy-duty motion control?
- Wat zijn de belangrijkste technische kenmerken?
- Belangrijkste specificaties in één oogopslag
- Waar wordt het gebruikt?
- Hoe moet u de juiste encoder selecteren?
- Veelgestelde vragen
- Conclusie
Wat is een EtherNET IP Heavy Duty-encoder?
Een EtherNET IP Heavy Duty Encoder is een industriële roterende encoder die is ontworpen om de aspositie te meten en die informatie te communiceren via een EtherNet/IP industrieel Ethernet-netwerk. In tegenstelling tot standaard incrementele feedbackapparaten kan een absolute encoder gedefinieerde positie-informatie leveren zonder dat het besturingssysteem de positie alleen uit pulsen hoeft te reconstrueren.
Voor veeleisende automatiseringssystemen biedt de combinatie van absolute magnetische detectie en op Ethernet gebaseerde communicatie een praktische manier om roterende machines te verbinden met PLC's, controllers en andere netwerkapparaten. Het door Kunshan beschreven ontwerp van 58 mm ondersteunt zowel single-turn als multi-turn positiemeting, terwijl de configureerbare resolutie ervoor zorgt dat het feedbacksysteem aan verschillende bewegingsbesturingsvereisten kan voldoen.
De encoder maakt gebruik van uiterst nauwkeurige magnetische inductietechnologie en ondersteunt een maximale EtherNet/IP-transmissiesnelheid van 100 Mbit. De programmeerbare functies omvatten resolutie, tijdbasis, snelheid, vooraf ingestelde waarden, telrichting en IP-adres, waardoor ingenieurs meer flexibiliteit krijgen tijdens de inbedrijfstelling en systeemintegratie.
Waarom is EtherNET/IP belangrijk voor heavy-duty motion control?
Industriële machines zijn steeds meer met elkaar verbonden via communicatienetwerken. In plaats van elke sensor als een geïsoleerd onderdeel te behandelen, wisselen moderne automatiseringsarchitecturen gegevens uit tussen encoders, PLC's, aandrijvingen, HMI's en toezichtsystemen.
EtherNet/IP is vooral handig wanneer een encoder onderdeel moet worden van een grotere industriële Ethernet-infrastructuur. De encoder kan positie-informatie via het netwerk verzenden en ondersteunt gecentraliseerde monitoring en gecoördineerde machinebesturing.
- Netwerkintegratie:Via Ethernet-communicatie kan de encoder onderdeel worden van een verbonden automatiseringsarchitectuur.
- Flexibele uitbreiding:Netwerkapparaten kunnen worden geïntegreerd in grotere besturingssystemen naarmate de apparatuurvereisten toenemen.
- Digitale positiefeedback:Absolute positie-informatie ondersteunt nauwkeurige monitoring van roterende machines.
- Diagnose op afstand:Netwerkcommunicatie kan de status van apparatuur en feedbackinformatie toegankelijker maken voor besturingssystemen.
- Verminderde bedradingscomplexiteit:Industriële Ethernet-architectuur kan de communicatie vereenvoudigen in vergelijking met meerdere individuele signaalverbindingen.
Deze voordelen worden vooral waardevol in de staalverwerking, petrochemische productie, mijnbouw, hefsystemen en andere omgevingen waar machines continu en betrouwbaar moeten werken.
Wat zijn de belangrijkste technische kenmerken?
1. Absolute positiefeedback met hoge resolutie
De encoder ondersteunt een single-turn resolutie tot 18 bits en een multi-turn resolutie tot 14 bits. Door de hogere resolutie kan het besturingssysteem kleinere veranderingen in de rotatiepositie onderscheiden, wat handig is voor toepassingen die nauwkeurige mechanische positionering vereisen.
2. 100 Mbit EtherNet/IP-communicatie
De encoder maakt gebruik van EtherNet/IP industriële Ethernet-communicatie met een overdrachtssnelheid tot 100 Mbit. Dit biedt een netwerkgebaseerd feedbackkanaal dat geschikt is voor moderne industriële besturingssystemen en communicatie op machineniveau.
3. Zware mechanische constructie
Een heavy-duty encoder moet aanzienlijk zwaardere omstandigheden kunnen weerstaan dan een sensorapparaat voor algemeen gebruik. De beschikbare configuratie maakt gebruik van een aluminium behuizing, waarbij roestvrij staal optioneel verkrijgbaar is. Het ontwerp ondersteunt ook configuraties voor radiale en axiale kabeluitgangen.
4. Bescherming tegen elektrische risico's en installatierisico's
Beveiliging tegen omgekeerde polariteit en kortsluitbeveiliging helpen de gevolgen van bedradings- of installatiefouten te verminderen. De encoder biedt ook bescherming tegen bliksem en statische elektriciteit, wat waardevol kan zijn in elektrisch veeleisende industriële omgevingen.
5. Flexibele mechanische configuratie

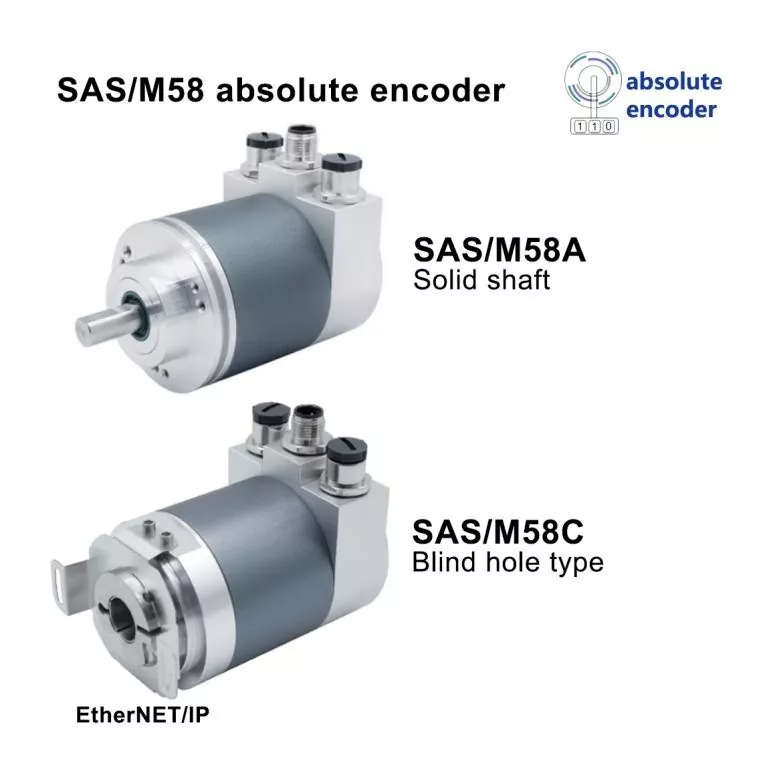

Het 58 mm encoderplatform ondersteunt configuraties met massieve as en blinde gaten. Asafmetingen van 6, 8, 10, 12 en 15 mm kunnen worden aangepast, terwijl meerdere connector- en flensconfiguraties ingenieurs helpen de encoder aan te passen aan verschillende machine-indelingen.
Belangrijkste specificaties in één oogopslag
De volgende specificaties illustreren waarom deze encoder geschikt is voor veeleisende, op een netwerk aangesloten motion control-toepassingen:
| Parameter | Specificatie |
|---|---|
| Encodergrootte | 58 mm |
| Communicatie-interface | EtherNet/IP |
| Protocol | CIP (Gemeenschappelijk Industrieel Protocol) |
| Overdrachtssnelheid | 100 Mbit |
| Resolutie met één draai | 12–18 bits |
| Multi-Turn-resolutie | Tot 14 bits |
| Voeding | 10–30 V DC |
| Maximale snelheid | 6.000 tpm |
| Radiale asbelasting | 200 N |
| Axiale asbelasting | 100 N |
| Bescherming | IP65/IP66; hogere beschermingsconfiguraties beschikbaar |
| Bedrijfstemperatuur | -30°C tot +85°C; -40°C tot +85°C optioneel |
| Verbinding | 3 × M12-connector |
De daadwerkelijke encoderselectie moet altijd gebaseerd zijn op de volledige machineomgeving, inclusief asafmetingen, rotatiesnelheid, mechanische belasting, temperatuur, vervuilingsniveau, communicatiearchitectuur en installatieruimte.
Waar wordt het gebruikt?
Heavy-duty Ethernet-encoders zijn het meest waardevol wanneer positiefeedback betrouwbaar moet blijven terwijl machines onder veeleisende industriële omstandigheden werken.
Staal- en metallurgische apparatuur
Apparatuur voor staalproductie kan gepaard gaan met hoge trillingen, mechanische impact, hitte en continu gebruik. Een absolute encoder kan rotatiefeedback leveren voor rollen, verwerkingsmachines en geautomatiseerde productieapparatuur.
Petrochemische en raffinaderijsystemen
Petrochemische faciliteiten vereisen betrouwbare monitoring en automatisering. Via een netwerk gekoppelde positiefeedback kan de statusbewaking van apparatuur, geautomatiseerde mechanismen en afstandsbedieningsarchitecturen ondersteunen.
Mijnbouw en zware machines
Mijnbouwapparatuur wordt blootgesteld aan stof, trillingen en mechanische belasting. De robuuste encoderconstructie in combinatie met industriële Ethernet-communicatie kan betrouwbare positiefeedback voor intelligente machines ondersteunen.
Hef- en hijsapparatuur
Grote hefsystemen vereisen nauwkeurige rotatiefeedback om mechanische bewegingen te coördineren. Absolute positiegegevens kunnen bijdragen aan een meer voorspelbare positionering en machinebewaking.
Energie- en papierproductie
Apparatuur voor energieopwekking en geautomatiseerde papierproductielijnen kunnen ook profiteren van via een netwerk gekoppelde encoderfeedback, waarbij continue machinebediening en gecentraliseerde controle belangrijk zijn.
Hoe moet u de juiste encoder selecteren?
Het kiezen van een industriële encoder moet beginnen met de toepassing en niet alleen met het communicatieprotocol. Een geschikt model moet aan zowel elektrische als mechanische eisen voldoen.
- Compatibiliteit van de as controleren:Controleer de asdiameter, vereisten voor massieve assen of blinde gaten, flensafmetingen en toegestane mechanische belastingen.
- Resolutie bepalen:Selecteer de vereiste single-turn- en multi-turn-resolutie op basis van positioneringsnauwkeurigheid en controllervereisten.
- Controleer netwerkcompatibiliteit:Zorg ervoor dat de PLC of industriële controller de vereiste EtherNet/IP- en CIP-communicatiearchitectuur ondersteunt.
- Evalueer de omgevingsomstandigheden:Denk aan temperatuur, vocht, stof, olie, trillingen, schokken en elektromagnetische interferentie.
- Bevestig rotatiesnelheid:Zorg ervoor dat de maximaal toegestane snelheid van de encoder hoger is dan de werkelijke machinesnelheid, met een passende bedrijfsmarge.
- Overweeg installatie:Controleer het connectortype, de richting van de kabeluitgang, de beschikbare montageruimte en de toegankelijkheid voor onderhoud.
- Beveiligingsvereisten bekijken:Stem het behuizings- en afdichtingsniveau af op de werkelijke omgeving, in plaats van alleen te vertrouwen op nominale machinespecificaties.
Voor ingenieurs die verschillende producten vergelijken, is het ook nuttig om de technische ondersteuning, aanpassingsmogelijkheden, kwaliteitsinspectie, documentatie en after-sales service te evalueren. Deze factoren kunnen een aanzienlijk effect hebben op de totale projectkosten en de betrouwbaarheid op lange termijn.
Veelgestelde vragen
Wat is de maximale communicatiesnelheid van de encoder?
De EtherNet/IP-interface ondersteunt een overdrachtssnelheid tot 100 Mbit. Dit maakt de encoder geschikt voor integratie in industriële Ethernet-besturingsarchitecturen.
Ondersteunt de encoder zowel single-turn- als multi-turn-metingen?
Ja. De encoder ondersteunt zowel single-turn als multi-turn absolute positiemeting. De single-turn resolutie kan 18 bits bereiken, terwijl de multi-turn resolutie 14 bits kan bereiken.
Welke voeding heeft de encoder nodig?
Het gespecificeerde voedingsbereik is 10–30 VDC, waardoor het compatibel is met gangbare industriële stuurstroomarchitecturen.
Kunnen de asmaat en mechanische configuratie worden aangepast?
Ja. Asmaten waaronder 6, 8, 10, 12 en 15 mm kunnen op maat worden gemaakt. Er kunnen ook verschillende flens-, connector- en kabeluitlaatconfiguraties worden geselecteerd op basis van de installatievereisten.
Welke omgevingen zijn geschikt voor dit type encoder?
Het is bedoeld voor veeleisende industriële toepassingen zoals de staalproductie, petrochemische faciliteiten, zware machines, mijnbouwapparatuur, hefsystemen, energiecentrales en geautomatiseerde productielijnen. De juiste bescherming en materiaalconfiguratie moeten worden geselecteerd op basis van de werkelijke omstandigheden ter plaatse.
Conclusie
Een EtherNET IP Heavy Duty Encoder kan een sterke combinatie bieden van absolute positiefeedback, industriële Ethernet-connectiviteit, hoge resolutie en robuuste mechanische prestaties. Met functies zoals een single-turn resolutie tot 18-bit, 100 Mbit communicatie, flexibele asconfiguraties en industriële bescherming, is het zeer geschikt voor op een netwerk aangesloten heavy-duty automatisering waarbij betrouwbare feedback van cruciaal belang is. Als u de encoderspecificaties voor een nieuwe machine evalueert, een bestaand automatiseringssysteem upgradet of een op maat gemaakte motion control-oplossing ontwikkelt,neem contact met ons opom uw toepassingsvereisten, mechanische configuratie en communicatiebehoeften te bespreken met het technische team van Kunshan.
