Jingyuebiedt geavanceerdeFrameloze koppelmotorenvoor ingenieurs en fabrikanten van apparatuur die op zoek zijn naar compacte bewegingsoplossingen met hoog koppel en directe aandrijving. Door de rotor en stator te scheiden van conventionele motorbehuizingen, maakt deze architectuur een flexibelere mechanische integratie, een hoge dynamische respons en een nauwkeurige draaibeweging mogelijk voor robotica, halfgeleiderapparatuur, medische systemen, CNC-machines en andere veeleisende toepassingen.
Frameloze koppelmotoren zijn ontworpen om de motor direct in de mechanische structuur te plaatsen in plaats van te vertrouwen op een conventionele motor, versnellingsbak, koppeling of riemtransmissie. Deze architectuur met directe aandrijving kan mechanische transmissieverliezen verminderen en tegelijkertijd een hoge koppeldichtheid, lage rotortraagheid, hoge stijfheid en responsieve bewegingscontrole bieden. Voor moderne automatiseringsapparatuur maakt de mogelijkheid om wikkelpatronen, magnetische circuits, afmetingen en bedradingsconfiguraties aan te passen frameloze motoren bijzonder waardevol wanneer installatieruimte, positioneringsprestaties en mechanische integratie van cruciaal belang zijn.
1. Wat zijn frameloze koppelmotoren?
2. Waarom zijn frameloze koppelmotoren belangrijk?
3. Wat zijn de belangrijkste voordelen?
4. Hoe moet u de motorspecificaties beoordelen?
5. Waar worden frameloze koppelmotoren gebruikt?
6. Hoe kunnen ingenieurs de juiste motor selecteren?
7. Waar moet bij de integratie rekening mee worden gehouden?

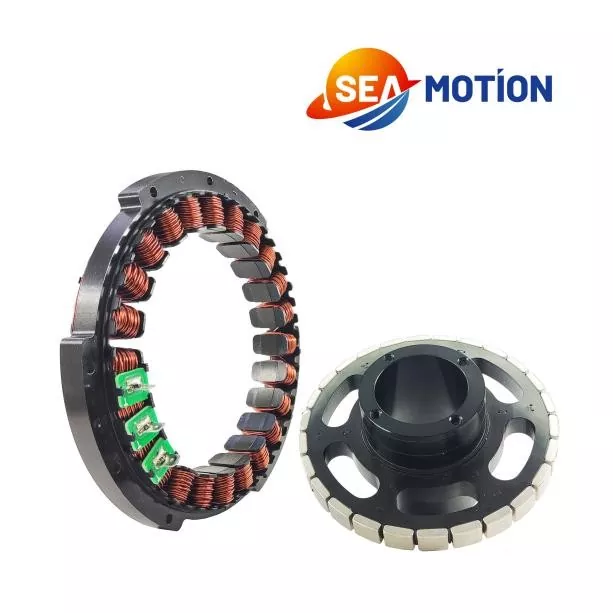

Een frameloze koppelmotor is een synchrone motor met permanente magneet en directe aandrijving die voornamelijk wordt geleverd als afzonderlijke rotor- en statorconstructies in plaats van als een complete motor. De componenten kunnen rechtstreeks in de mechanische structuur van de klant worden geïntegreerd, waardoor de machineontwerper de behuizing, lagers, asopstelling, encoderpositie en andere mechanische elementen afhankelijk van de toepassing kan bepalen.
In tegenstelling tot een traditionele servomotor die vaak een versnellingsbak, koppeling of riem nodig heeft om koppel op de belasting over te brengen, plaatst een frameloos ontwerp de elektromagnetische koppelbron direct op het rotatiepunt. Dit kan het mechanische transmissiepad vereenvoudigen en de speling elimineren die gepaard gaat met conventionele tandwielaangedreven systemen.
Het ontwerp is vooral handig wanneer apparatuur een compacte structuur, een hoge koppel-volumeverhouding, snelle acceleratie en vertraging of nauwkeurige roterende positionering vereist. Afhankelijk van het model en de wikkelconfiguratie kunnen de beschikbare producten verschillende spannings-, snelheids-, koppel-, stroom- en vermogensvereisten dekken.
Naarmate industriële apparatuur kleiner en intelligenter wordt, kunnen conventionele motoropstellingen mechanische beperkingen creëren. Een complete servomotor heeft inbouwruimte voor de behuizing nodig en kan ook extra transmissiecomponenten vereisen. Deze componenten vergroten het aantal mechanische interfaces tussen de motor en de belasting.
Frameloze koppelmotoren bieden een andere benadering. De rotor en stator kunnen in de machinestructuur worden ingebed, waardoor ingenieurs de motor rond de toepassing kunnen bouwen in plaats van de toepassing opnieuw te ontwerpen rond een standaard motorlichaam.
Een hoge koppeldichtheid is een van de belangrijkste redenen waarom ingenieurs frameloze motortechnologie overwegen. Door onnodige behuizings- en transmissiecomponenten te verwijderen, kan de motor dichter bij de belasting worden geïntegreerd. Dit is met name waardevol bij robotgewrichten, draaitafels, halfgeleidertrappen en andere toepassingen waarbij het beschikbare installatievolume beperkt is.
Traditionele op tandwielen gebaseerde transmissiesystemen kunnen speling, compliance en mechanische fouten veroorzaken. Een motor met directe aandrijving elimineert de noodzaak van veel van deze transmissiecomponenten. In combinatie met een geschikt feedbackapparaat met hoge resolutie en servocontroller kan het resulterende systeem zeer responsieve positioneringsprestaties leveren.
Door de lage rotortraagheid kan de motor snel van snelheid veranderen. Deze eigenschap is waardevol voor apparatuur die frequente start-stopcycli, snelle positionering of herhaalde richtingsveranderingen uitvoert. Bij precisieautomatisering kan een snellere respons bijdragen aan kortere cyclustijden terwijl de gecontroleerde beweging behouden blijft.
Omdat de rotor en de stator afzonderlijke componenten zijn, hebben ontwerpers een grotere vrijheid om te bepalen hoe de motor in de machine past. Holle constructies kunnen ook worden overwogen wanneer kabels, pneumatische leidingen, optische paden of andere componenten door het roterende geheel moeten gaan.
Verschillende toepassingen vereisen verschillende motoreigenschappen. Een professionele leverancier kan variaties in wikkelpatronen, ontwerp van magnetische circuits, verpakkingsmethoden, bedradingsopstellingen en fysieke afmetingen ondersteunen. Dit maakt frameloze technologie geschikt voor zowel standaardapparatuur als gespecialiseerde OEM-projecten.
Het kiezen van een motor alleen op basis van het nominale koppel is niet voldoende. Ingenieurs moeten het volledige bedrijfspunt evalueren, inclusief spanning, snelheid, continu koppel, piekkoppel, stroom, thermische omstandigheden, rotortraagheid en besturingsvereisten.
| Specificatie | Waarom het ertoe doet | Typische technische overweging |
|---|---|---|
| Nominale spanning | Definieert elektrische bedrijfsvereisten | Passend bij de beschikbare servoaandrijving en voedingsarchitectuur |
| Nominale snelheid | Bepaalt het continue bedrijfsvermogen | Houd rekening met de vereiste bedrijfssnelheid en het acceleratieprofiel |
| Nominaal koppel | Vertegenwoordigt een continu koppelvermogen | Inclusief belastingskoppel en veiligheidsmarge voor toepassing |
| Piekkoppel | Ondersteunt omstandigheden met hoge belasting van korte duur | Belangrijk voor versnelling en dynamische beweging |
| Nominale stroom | Beïnvloedt de aandrijving en thermische vereisten | Zorg ervoor dat de controller continu de vereiste stroom kan leveren |
| Piekstroom | Bepaalt de dynamische uitvoer op korte termijn | Controleer de piekstroomcapaciteit van de drive |
| Wikkelparameters | Beïnvloed de elektrische respons en de afstemming van de besturing | Zorg ervoor dat de motorparameters overeenkomen met het geselecteerde servosysteem |
De beschikbare configuraties kunnen bijvoorbeeld variëren van kleine motoren zoals de 25LW01, met een nominaal vermogen van 0,05 N·m, tot grotere configuraties zoals de 76ZWS03, die een nominaal koppel van 3,3 N·m en een piekkoppel van 10 N·m levert. De juiste selectie hangt af van het volledige bewegingsprofiel en niet alleen van de motorgrootte.
De flexibele mechanische structuur van een frameloze motor maakt hem geschikt voor veel precisie-industrieën. Typische toepassingen zijn onder meer:
Voor meer informatie over de productarchitectuur en beschikbare configuraties kunnen ingenieurs deProductpagina frameloze koppelmotoren.
Een systematisch selectieproces helpt ondermaatse afmetingen, overmatige verhitting en compatibiliteitsproblemen te voorkomen. Voordat ingenieurs een motorofferte aanvragen, moeten ze de volgende parameters definiëren:
Door deze details te delen met een technische leverancier kan de motorconfiguratie worden geëvalueerd op basis van het werkelijke belastingsprofiel in plaats van alleen te vertrouwen op een nominaal motorvermogen.
Frameloze motoren bieden mechanische vrijheid, maar succesvolle integratie vereist zorgvuldige engineering. De rotor en stator moeten worden geïnstalleerd met de juiste concentriciteit, controle van de luchtspleet, mechanische stijfheid en thermisch beheer.
Elektrische montage is net zo belangrijk. De statorwikkeling moet correct op de aandrijving zijn aangesloten, terwijl het feedbacksysteem nauwkeurig moet worden uitgelijnd met de mechanische positie van de motor. Voor hogesnelheidstoepassingen vereisen de structurele sterkte van de rotor en het vasthouden van de magneet ook een zorgvuldige afweging.
Productieprocessen kunnen precisierotorbewerking, magneetverbinding, geautomatiseerd of gespecialiseerd wikkelen, wikkelorganisatie, solderen, vacuümpotten, lijmuitharding, oppervlaktereiniging en testen van elektrische prestaties omvatten. Deze stappen hebben een directe invloed op de motorische consistentie en de betrouwbaarheid op lange termijn.
Bij OEM-projecten kan maatwerk ook verder reiken dan afmetingen. Wikkelpatronen, ontwerp van magnetische circuits, bedradingsmethoden en verpakkingsbenaderingen kunnen worden aangepast aan de apparatuurvereisten.
Een conventionele servomotor integreert normaal gesproken zijn behuizing, as, lagers en andere mechanische elementen in een compleet motorsamenstel. Een frameloze koppelmotor levert voornamelijk de rotor en de stator, waardoor de klant deze componenten rechtstreeks in de machine kan integreren. Hierdoor kan een compactere structuur met directe aandrijving ontstaan.
Ja. Afhankelijk van de leverancier en toepassing kan maatwerk de afmetingen van de motor, wikkelpatronen, ontwerp van de magnetische circuits, bedradingsmethoden en verpakking omvatten. Op maat gemaakte oplossingen zijn met name nuttig voor robotica, precisiefasen, medische apparatuur en gespecialiseerde OEM-machines.
De motor zelf kan worden geleverd zonder geïntegreerd feedbackapparaat, maar precisieservotoepassingen vereisen doorgaans een encoder of een andere feedbackoplossing. Dankzij het feedbackapparaat kan de controller de rotorpositie controleren en de motor regelen op basis van de positionerings- en snelheidsvereisten van de toepassing.
Ja. Hun compacte structuur, directe aandrijving, hoge koppeldichtheid en flexibele mechanische integratie maken ze zeer geschikt voor robotverbindingen. Ingenieurs kunnen de motor combineren met geschikte lagers, encoders, controllers en structurele componenten om een op maat gemaakte verbindingsarchitectuur te creëren.
Geef het vereiste koppel, de snelheid, de spanning, het acceleratieprofiel, de installatieafmetingen, de inschakelduur, de omgevingsomstandigheden, de feedbackvereisten en de verwachte hoeveelheid op. Deze details helpen de leverancier een geschikte motorconfiguratie aan te bevelen en potentiële thermische of mechanische beperkingen vroegtijdig te identificeren.
Frameloze koppelmotoren bieden een krachtige combinatie van directe aandrijvingsprestaties, compacte integratie, hoge koppeldichtheid, lage mechanische speling en dynamische respons. Voor robotica, halfgeleiderapparatuur, CNC-systemen, medische apparaten en andere precisiemachines bieden ze ingenieurs meer vrijheid om de volledige bewegingsarchitectuur te optimaliseren. Als u een nieuwe machine ontwikkelt of een bestaande rotatie-as upgradet,neem contact met ons opom uw eisen op het gebied van koppel, snelheid, afmetingen, spanning en maatwerk te bespreken en een bewegingsoplossing te vinden die bij uw toepassing past.
