Compacte DC-servodrives

De SEA 140A Compact DC-servodrives beschikken over een ongeëvenaarde compacte vormfactor en krachtige gegevensverwerkingsmogelijkheden. Net als de SEA1-80A is ook de SEA140A gebaseerd op een DSP+FPGA-architectuur.

Hierdoor beschikt het product over extreem krachtige gegevensverwerkingsmogelijkheden: hoge bandbreedte, hoge respons en parallelle gegevensverwerking. De huidige lusbemonsteringsfrequentie van de SEA140A bereikt ook 10 kHz en beschikt over een uitzonderlijke lineariteit.

In termen van continu effectief uitgangsvermogen bereikt de SEA140A 11 kW. Hierdoor kunnen onze producten motoren met een hoger vermogen aandrijven met een busstroom van 140A. Wat betreft encoderfeedback ondersteunen we vrijwel alle populaire typen encoderfeedback. De SEA140A ondersteunt ook incrementele + absolute dubbele feedback, en solver + absolute dubbele feedback.

De SEA MOTION-serie krachtige compacte DC-servodrives maakt gebruik van een 8-12-laags PCB-proces. De producten maken gebruik van een gestapelde, geklonken structuur op basis van functie: de onderste laag bevat de voedingsmodule, de volgende laag de aandrijfmodule, de volgende laag de besturingsmodule, de volgende laag de communicatiemodule en de bovenste laag de interfacekaart. De voordelen van dit ontwerp zijn de hoge componentdichtheid, waardoor een zeer kleine productgrootte mogelijk is; functionele verdeling minimaliseert interferentie; en het onderste aluminiumsubstraat verbetert de warmteafvoer voor de voedingscomponenten. De nadelen zijn hogere productiekosten en langere ontwikkelingscycli.

Productparameter (specificatie)

De SEA140A heeft maximale busstromen van 140A, 160A en 40A, wat overeenkomt met maximale spanningen van 100V, 80V en 200V. Met een busstroom van 140A is de continue effectieve uitgangsstroom 99A en bereikt het maximale continue uitgangsvermogen 11 kW. Het is belangrijk op te merken dat de maximale spanning waarnaar wij verwijzen de hoogste spanning is die het product kan weerstaan. Het product mag doorgaans niet gedurende langere perioden op de hoogste spanning werken. Wij adviseren een bedrijfsspanning tussen de minimale voedingsspanning en de nominale voedingsspanning.

Producteigenschap en toepassing

Zoals alle krachtige compacte DC-servodrives uit de SEA MOTION-serie kan de SEA140A in vrijwel alle high-end toepassingen worden toegepast. Het heeft een klein formaat, een hoge stroomcapaciteit, een hoog uitgangsvermogen en ondersteunt vrijwel alle typen encoderfeedback, inclusief incrementele + absolute of solver + absolute dubbele feedback.

Met een hoge bandbreedte, hoge lineariteit en hoge respons biedt de SEA140A een groter continu uitgangsvermogen vergeleken met de SEA1-80A. Onze R&D-afdeling onderzoekt momenteel de massaproductie van siliciumcarbide als energiecomponent. De toepassing van siliciumcarbide zal de productprestaties verder verbeteren.

De belangrijkste toepassingen van de SEA140A zijn als volgt:

1. Krachtige geïntegreerde servomotoren;

2. Draaitafels en bewegingssimulatieapparatuur;

3. Apparatuur voor geïntegreerde schakelingen en halfgeleiders, zoals apparaten waarbij materiaal moet worden verwerkt en die grote belastingen vereisen;

4. Apparatuur voor industriële automatisering;

5. Bijzondere voertuigen en uitrusting, zoals autonoom rijmateriaal;

6. Grote AGV's

Productiedetails

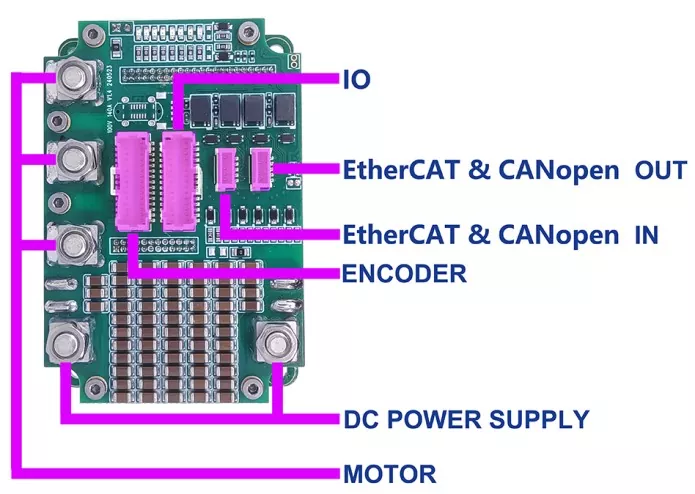

Interfacedefinitie van SEA 140A compacte DC-servoaandrijving

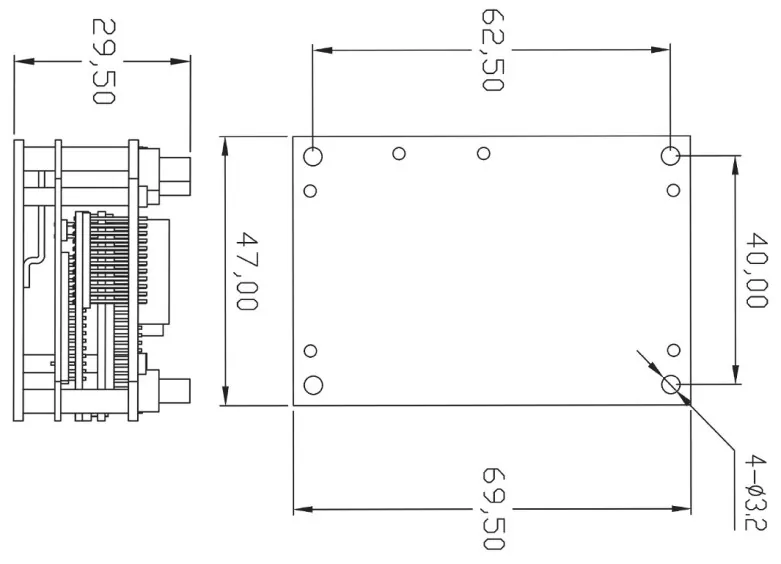

Productgrootte / mm

Producten video
