DC-servoaandrijvingen met hoge precisie

De SEA C68 circulaire High Precision DC-servodrives behoren tot de SEA MOTION circulaire serie. Zoals alle producten uit de SEA MOTION-serie maakt het gebruik van een DSP+FPGA-architectuur. Deze architectuur biedt uitzonderlijke mogelijkheden voor gegevensverwerking. De SEA C68 ondersteunt EtherCAT- of CANopen-buscommunicatieprotocollen en diverse reguliere encoderfeedback. Wat digitale in- en uitgangen betreft, beschikt de SEA C68 over 6 digitale ingangspoorten en 2 digitale uitgangspoorten.

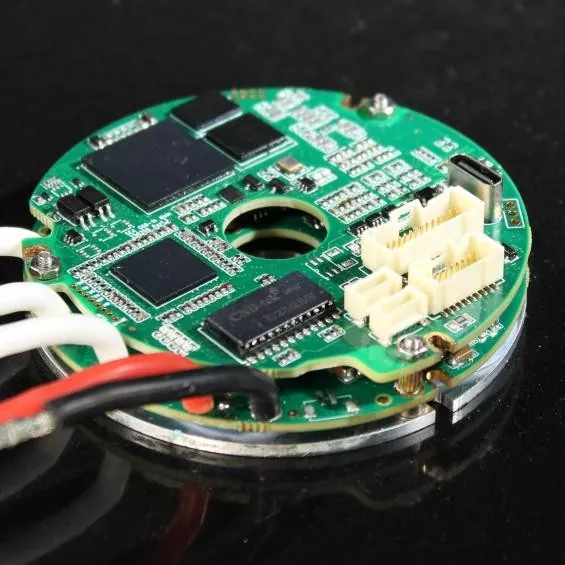

De SEA C68 heeft een buitendiameter van 68 mm en een holle structuur. Het product is verdeeld in drie lagen. De onderste laag bevat de voedingsmodule, waarin de voedingscomponenten zijn ondergebracht; de middelste laag bevat de aandrijfmodule; en de bovenste laag bevat de besturings- en communicatiemodules, samen met verschillende interfaces.

Productparameter (specificatie)

De SEA C68 heeft een nominale busstroom van 1-80A, een continue effectieve stroom van 0,7-56,5A en een maximaal continu uitgangsvermogen van 5600W. De stuklijst voor de SEA C68 is identiek aan die van de SEA 1-80A. Wat betreft encoder-feedbacktypen ondersteunt de SEA C68 feedback van absolute encoders, incrementele encoders, Hall-effectsensoren, analoge signalen en solvers. Net als de SEA 1-80A ondersteunt de SEA C68 ook incrementele + absolute dubbele feedback of solver + absolute dubbele feedback.

Producteigenschap en toepassing

Zoals alle High Precision DC-servodrives uit de SEA MOTION-serie kan de SEA C68 worden toegepast op vrijwel alle hoogwaardige productiegebieden. Het beschikt over een hol toroïdaal ontwerp, een maximale busstroom van 80A en een maximaal continu uitgangsvermogen van 5600W. De SEA C68 ondersteunt verschillende encoderfeedbacks, heeft IO- en STO-interfaces en ondersteunt omgevingstemperaturen tot -45°C.

Het beschikt over een hol ringkernontwerp, klein formaat, hoog vermogen en ondersteuning voor de meeste encoderfeedbacks, inclusief dubbele feedback.

Het product beschikt over een hoge bandbreedte en lineariteit, wat kernparameters zijn voor het evalueren van de prestaties van een aandrijfproduct.

De belangrijkste toepassingen van de SEA C68 zijn als volgt:

1. Krachtige geïntegreerde servomotoren;

2. Hoogwaardige verbindingsmodules

Productiedetails

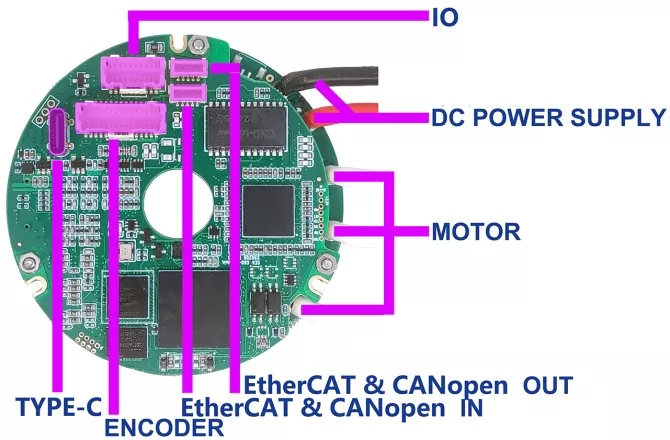

Interfacedefinitie van SEA C68

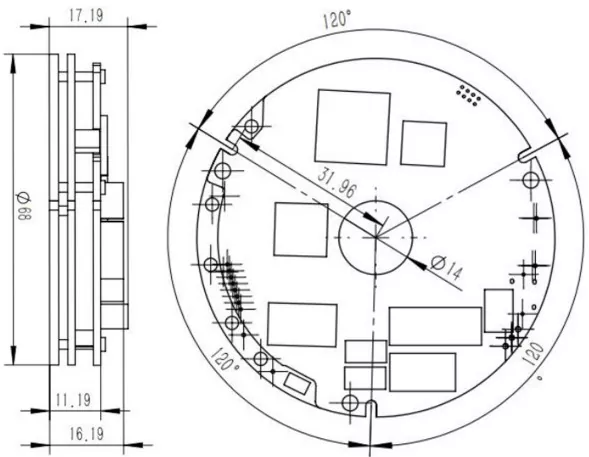

Productgrootte / mm
