Laagspannings-DC-servoaandrijvingen

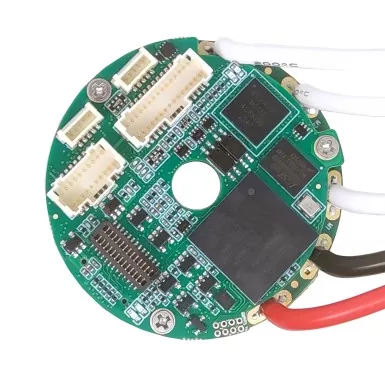

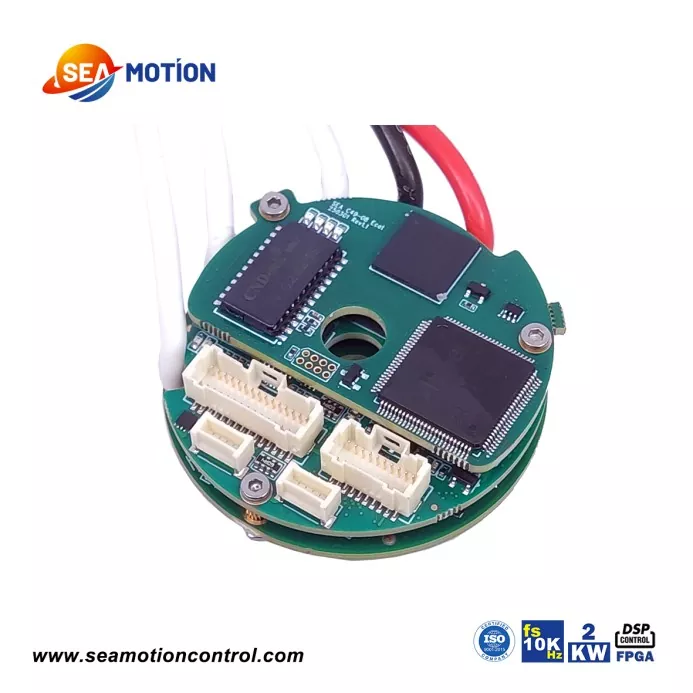

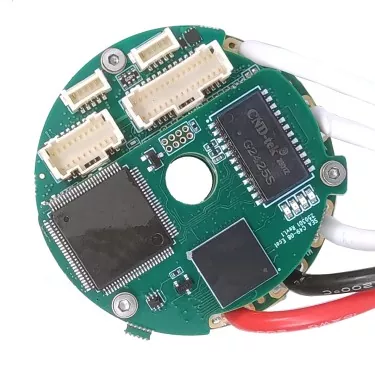

De SEA C49 cirkel-laagspannings-DC-servoaandrijving is het kleinste product in de SEA MOTION Ring-serie. Het maakt nog steeds gebruik van een DSP+FPGA-architectuur, waardoor het extreem krachtige gegevensverwerkingsmogelijkheden heeft. De SEA C49 ondersteunt EtherCAT- en CANopen-buscommunicatieprotocollen en ondersteunt feedback van verschillende reguliere encoders. De SEA C49 heeft 6 digitale ingangspoorten en 2 digitale uitgangspoorten.

Dankzij de holle ringstructuur kan het product eenvoudig in motoren en verbindingsmodules worden geïnstalleerd.

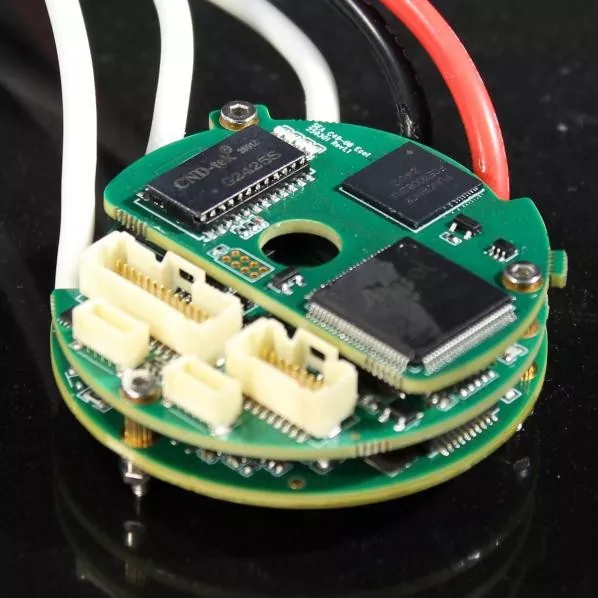

In termen van nominale stroom ondersteunt de SEA C49 een maximale busstroom van 25A, wat overeenkomt met een effectieve continue stroom van 17,7A, en een maximaal continu uitgangsvermogen van 2000W. De structuur van de C49 zet het ontwerp van de onderste voedingsmodule voort, waarbij de aandrijfmodule en de besturingsmodule opeenvolgend naar boven zijn gerangschikt.

Het grootste voordeel van de ringvormige holle structuur is de geschiktheid voor circulaire producten, zoals DC-servomotoren en gewrichtsmodules.

Productparameter (specificatie)

De SEA C49 heeft een nominale busstroom van 1-25A, een continue effectieve stroom van 0,7-17,7A en een maximaal continu uitgangsvermogen van 80-2000W.

Net als andere producten uit de SEA MOTION-serie ondersteunt de SEA C49 feedback van absolute encoders, incrementele encoders, Hall-, analoge en solvers. Het ondersteunt ook dubbele feedback, incrementeel + absoluut of Hall + absoluut.

In termen van gegevensverwerking heeft de SEA C49 een huidige lusbandbreedte groter dan een gesloten lus van 4 kHz, een huidige bemonsteringstijd van 40-125 μs, een huidige bemonsteringssnelheid van 25 kHz en een huidige commutatiefrequentie van 3 kHz.

Producteigenschap en toepassing

Zoals alle laagspannings-DC-servodrives uit de SEA MOTION-serie kan de SEAC49 worden toegepast op vrijwel alle high-end toepassingen. Het beschikt over een ringkern holle kern, klein formaat, hoog uitgangsvermogen en ondersteunt de meeste encoder-feedbackmethoden, inclusief dubbele feedback.

Het product beschikt over een hoge bandbreedte en lineariteit, waarbij de SEA C49 een maximaal continu uitgangsvermogen van 2000 W biedt. Andere producten uit de SEA MOTION-serie bieden echter een nog hoger uitgangsvermogen en ondersteunen hogere stromen.

De belangrijkste toepassingen van de SEA C49 zijn als volgt:

1. Krachtige geïntegreerde servomotoren;

2. Gezamenlijke modules

Productiedetails

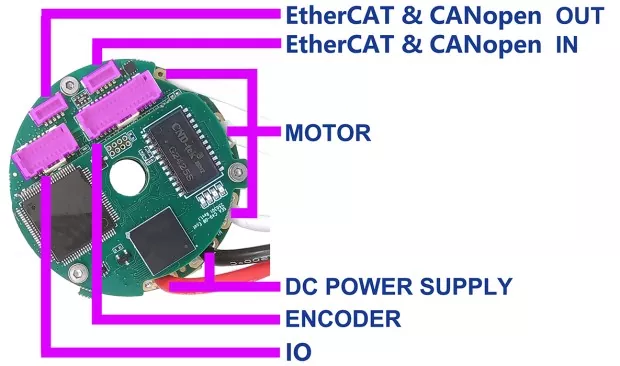

Interfacedefinitie van SEA C49

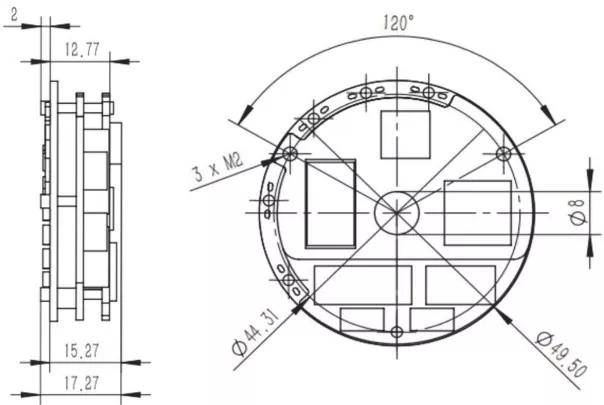

Productgrootte / mm

Producten video
