Waarom is een Modbus Heavy Duty-encoder een cruciale keuze voor betrouwbare industriële bewegingsbesturing?

Voor veeleisende industriële automatisering,Jingyue Kunshanbiedt deModbus-encoder voor zwaar gebruikals een betrouwbare oplossing voor nauwkeurige positiefeedback, apparatuurbewaking en bewegingsbesturing. Deze 58 mm-encoder is ontworpen voor zware omgevingen en combineert een industriële metalen behuizing, IP65-IP68-bescherming, magnetische detectie met hoge resolutie en Ethernet Modbus TCP-communicatie ter ondersteuning van veeleisende staal-, petrochemische, mijnbouw-, constructie- en productietoepassingen.

Een heavy-duty encoder doet meer dan alleen de aspositie meten. In de industriële automatisering fungeert het als een kritisch feedbackapparaat waarmee controllers de positie, rotatie en beweging van machines kunnen begrijpen. Wanneer apparatuur werkt in de buurt van stof, olienevel, trillingen, elektromagnetische interferentie, temperatuurschommelingen of voortdurende mechanische belasting, bieden conventionele feedbackapparaten mogelijk niet voldoende betrouwbaarheid.

DeModbus-encoder voor zwaar gebruikpakt deze uitdagingen aan via een versterkte structuur van 58 mm, aluminiumlegering of optionele roestvrijstalen behuizing, IP65-IP68-bescherming, absolute single-turn- en multi-turn-meting en Ethernet Modbus TCP-communicatie. Met een single-turn resolutie tot 18 bits, multi-turn resolutie tot 14 bits en transmissiesnelheden van 10/100 Mbit, biedt het een praktische feedbackoplossing voor moderne industriële besturingssystemen.

Inhoudsopgave

1. Waarom is het ontwerp van zware encoders belangrijk in de industriële automatisering?
2. Waarom kiezen voor Modbus-communicatie voor feedback van industriële encoders?
3. Wat zijn de belangrijkste kenmerken van een Modbus Heavy Duty-encoder?
4. Welke technische parameters moeten kopers evalueren?
5. Waar kan een Modbus Heavy Duty-encoder worden gebruikt?
6. Hoe moeten ingenieurs de juiste encoder selecteren?
7. Hoe verbetert het de industriële betrouwbaarheid?
8. Veelgestelde vragen

Waarom is het ontwerp van zware encoders belangrijk in de industriële automatisering?

Industriële machines werken zelden in laboratoriumomstandigheden. Staalproductielijnen, olieveldapparatuur, raffinaderijmachines, mijnbouwsystemen, papierverwerkingsapparatuur en grote bouwmachines kunnen feedbackcomponenten blootstellen aan ernstige mechanische spanningen en omgevingsfactoren.

Een encoder die in deze omgevingen wordt geïnstalleerd, moet mechanische rotatie voortdurend omzetten in betrouwbare digitale positie-informatie. Als het feedbacksignaal instabiel wordt, kan de controller nauwkeurige informatie over de positie of snelheid van de machine verliezen, wat mogelijk gevolgen heeft voor de productiekwaliteit en de veiligheid van de apparatuur.

Een robuust ontwerp moet daarom meerdere factoren tegelijk aanpakken:

• Milieubescherming:Weerstand tegen stof, water, olienevel en andere verontreinigingen.
• Mechanische duurzaamheid:Vermogen om trillingen, schokken en asbelasting te weerstaan.
• Elektrische betrouwbaarheid:Stabiele communicatie onder industriële elektromagnetische interferentie.
• Positienauwkeurigheid:Voldoende resolutie voor de bewegingsbesturingsvereisten van de machine.
• Langdurig gebruik:Betrouwbare prestaties tijdens continue industriële productie.

De genoemde encoder maakt gebruik van een behuizing van 58 mm en biedt IP65- of IP68-bescherming, terwijl het mechanische ontwerp radiale asbelastingen tot 200 N en axiale belastingen tot 100 N ondersteunt. De encoder is ook gespecificeerd voor een slagvastheid van 1000 m/s² over 6 ms en trillingsweerstand tot 20 g. :contentReferentie[oaicite:0]{index=0}

Waarom kiezen voor Modbus-communicatie voor feedback van industriële encoders?

Communicatiecompatibiliteit is een belangrijke overweging bij het integreren van een encoder in een bestaande automatiseringsarchitectuur. Modbus wordt algemeen erkend in industriële besturingsomgevingen, waardoor het een praktische keuze is waar controllers, PLC's, industriële computers en andere apparaten gestructureerde gegevens moeten uitwisselen.

De aanbevolenModbus-encoder voor zwaar gebruikmaakt gebruik van Ethernet Modbus TCP-communicatie en ondersteunt TCP/IP en UDP. De Ethernet-interface biedt een transmissiesnelheid van 10/100 Mbit, waardoor encoderfeedback onderdeel kan worden van een industrieel netwerk in plaats van uitsluitend te vertrouwen op traditionele point-to-point signaaloverdracht. :contentReferentie[oaicite:1]{index=1}

Deze aanpak kan verschillende praktische voordelen bieden:

• Verbeterde compatibiliteit met industriële Ethernet-architecturen.
• Handige integratie met compatibele PLC- en automatiseringssystemen.
• Digitale verzending van positie-informatie.
• Flexibele configuratie- en programmeerfuncties.
• Verminderde complexiteit wanneer meerdere apparaten een industrieel communicatienetwerk delen.

Voor kopers die verschillende encodertechnologieën vergelijken, moet het communicatieprotocol samen met de resolutie, mechanische afmetingen, milieubescherming, elektrische specificaties en controllercompatibiliteit worden geëvalueerd, in plaats van onafhankelijk te worden bekeken.

Wat zijn de belangrijkste kenmerken van een Modbus Heavy Duty-encoder?

De encoder combineert detectietechnologie, industriële netwerken, mechanische bescherming en configureerbare feedbackfuncties in één compact apparaat. Volgens de productspecificaties omvatten de belangrijkste kenmerken het volgende:

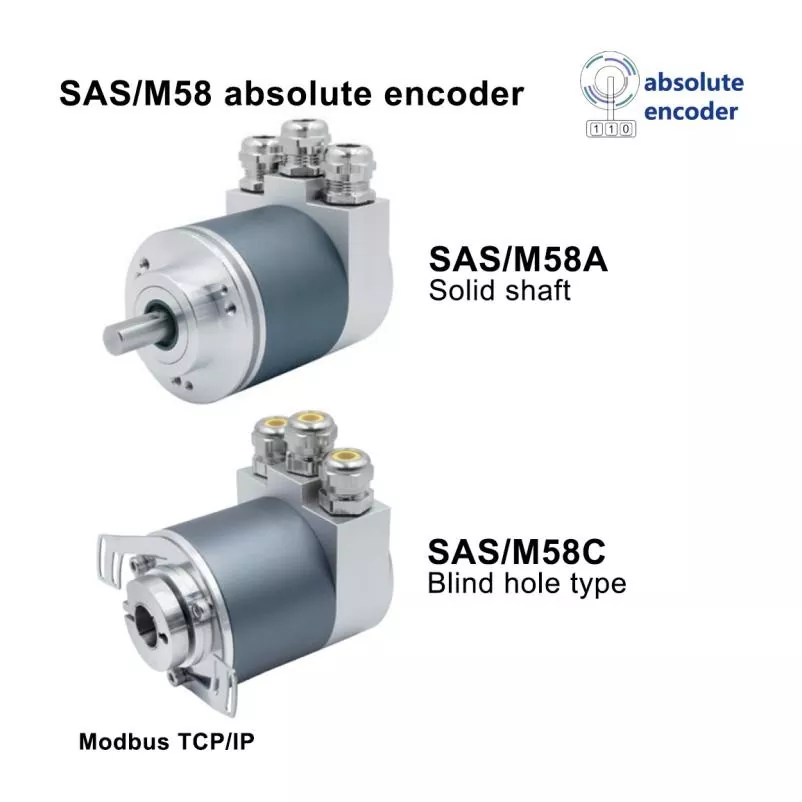

• 58 mm industriële behuizing:Verkrijgbaar met een configuratie met massieve as of blinde gaten.
• Magnetische detectie met hoge resolutie:De single-turn resolutie kan 18 bits bereiken, terwijl de multi-turn resolutie 14 bits kan bereiken.
• Absolute meting:Ondersteunt zowel single-turn als multi-turn encoderconfiguraties.
• Ethernet-Modbus TCP:Ontworpen voor netwerkgebaseerde industriële communicatie.
• Brede voeding:Werkt van 10 tot 30 VDC.
• Industriële bescherming:IP65- en IP68-opties zijn beschikbaar.
• Elektrische bescherming:Inclusief bescherming tegen omgekeerde polariteit, kortsluiting, bliksem en statische elektriciteit.
• Hoge snelheidswerking:Het maximale toerental is gespecificeerd op 6000 tpm.
• Temperatuuraanpassingsvermogen:De standaard bedrijfstemperatuur is -30°C tot +85°C, waarbij -40°C tot +85°C als optie verkrijgbaar is.

Een ander belangrijk kenmerk is de permanente absolute multi-turn positietechnologie. Hierdoor kan positie-informatie worden behouden zonder afhankelijk te zijn van de continue beschikbaarheid van stroom, waardoor het risico op verlies van positie-informatie na stroomonderbreking wordt verminderd. :contentReferentie[oaicite:2]{index=2}

Welke technische parameters moeten kopers evalueren?

Het kiezen van een industriële encoder die alleen op het communicatieprotocol is gebaseerd, kan later tot compatibiliteitsproblemen leiden. Inkoopteams en automatiseringsingenieurs moeten de volledige technische specificatie onderzoeken voordat ze een model selecteren.

Deze specificaties zijn gebaseerd op de door de fabrikant gepubliceerde productinformatie. Bij de daadwerkelijke systeemselectie moet ook rekening worden gehouden met de mechanische interface van de machine, de controllerconfiguratie, de communicatiearchitectuur, de omgevingsomstandigheden en de vereiste feedbackprestaties. :contentReferentie[oaicite:3]{index=3}

Waar kan een Modbus Heavy Duty-encoder worden gebruikt?

Een grote kracht van dit encoderconcept is de geschiktheid ervan voor toepassingen waarbij ecologische duurzaamheid en digitale positiefeedback beide belangrijk zijn. De gepubliceerde toepassingsinformatie identificeert verschillende sectoren van de zware industrie.

Staal en metallurgie

Bij de staalproductie kunnen hoge temperaturen, stof, trillingen en veeleisende continue bedrijfscycli gepaard gaan. Een afgedichte heavy-duty encoder kan positiefeedback geven voor productielijnen, materiaalbehandelingsapparatuur en geautomatiseerde machines.

Petrochemische en olieveldapparatuur

Petrochemische faciliteiten en activiteiten op olievelden kunnen apparatuur blootstellen aan olienevel, stof, trillingen en elektromagnetische interferentie. Een encoder met sterke milieubescherming en industriële communicatiemogelijkheden kan apparatuurbewaking en automatische besturing ondersteunen.

Mijnbouwmachines

Mijnbouwapparatuur vereist componenten die onder zware mechanische en omgevingsomstandigheden kunnen werken. IP-geclassificeerde bescherming, slagvastheid, trillingsbestendigheid en robuuste behuizing zijn bijzonder belangrijk bij het selecteren van positiefeedbackapparatuur.

Zware bouwmachines

Grote bouwmachines zijn vaak afhankelijk van nauwkeurige positie-informatie voor geautomatiseerde bewegingen en controle. Een heavy-duty encoder kan worden gebruikt voor het monitoren en terugkoppelen van de draaipositie, waar conventionele sensoren mogelijk niet voldoende duurzaam zijn voor het milieu.

Papier- en industriële productielijnen

Continue productieapparatuur profiteert van betrouwbare feedback omdat onverwachte sensorstoringen de productie kunnen onderbreken. De encoder kan positiebewaking en automatische besturing in industriële productiesystemen ondersteunen.

De fabrikant noemt specifiek de staalproductie, metallurgie, papierproductie, petrochemische faciliteiten, olieraffinaderijen, olievelden, mijnbouwmachines, grote hijsapparatuur, energieopwekkingseenheden en zware bouwmachines als relevante toepassingen. :contentReferentie[oaicite:4]{index=4}

Hoe moeten ingenieurs de juiste encoder selecteren?

Bij het verkrijgen van eenModbus-encoder voor zwaar gebruikvan een Chinese fabrikant of leverancier moeten ingenieurs de volledige toepassing evalueren in plaats van zich uitsluitend te concentreren op de prijs of het communicatieprotocol.

1. Bevestig mechanische afmetingen.Controleer de flens, het astype, de asdiameter, de montagemethode en de beschikbare installatieruimte.
2. Definieer resolutievereisten.Bepaal of een 12-bits, 13-bits, 16-bits of hogere single-turn resolutie vereist is.
3. Bepaal single-turn of multi-turn bediening.Toepassingen waarbij een langere rotatiebeweging nodig is, vereisen mogelijk absolute feedback met meerdere windingen.
4. Controleer de omgevingsomstandigheden.Denk aan stof, water, olie, trillingen, schokken, temperatuur en corrosie.
5. Controleer de communicatiecompatibiliteit.Controleer of Ethernet Modbus TCP wordt ondersteund door de PLC, controller of industriële computer.
6. Evalueer de elektrische beveiliging.Beveiliging tegen omgekeerde polariteit, kortsluiting, blikseminslag en statische elektriciteit kunnen belangrijk zijn in industriële installaties.
7. Denk aan maatwerk.Asafmetingen, behuizingsmateriaal, temperatuurbereik, connectoren en mechanische configuratie moeten mogelijk overeenkomen met de apparatuur.

Het gepubliceerde model ondersteunt spilgroottes van 6, 8, 10, 12 en 15 mm als aanpasbare opties, samen met drie M12-connectoren en configuraties voor kabeluitgangen aan de radiale of axiale achterzijde. :contentReferentie[oaicite:5]{index=5}

Hoe verbetert het de industriële betrouwbaarheid?

Betrouwbaarheid in industriële motion control komt voort uit de combinatie van nauwkeurige detectie, mechanische duurzaamheid, elektrische bescherming en passende systeemintegratie. De Modbus Heavy Duty Encoder is rond deze vier gebieden ontworpen.

De magnetische inductietechnologie zorgt voor absolute positiefeedback, terwijl de versterkte behuizing de interne componenten helpt beschermen tegen zware omgevingsomstandigheden. De encoder bevat ook anti-interferentiekenmerken, statusindicatie en elektrische beveiligingsfuncties om de effecten van installatiefouten en industriële elektrische storingen te verminderen. :contentReferentie[oaicite:6]{index=6}

Betrouwbaarheid op lange termijn hangt ook af van productie- en validatiepraktijken. In de gepubliceerde informatie van de fabrikant staat dat zijn producten 24 tot 48 uur aan continue verouderingstests bij hoge temperaturen ondergaan. Dit type testen is bedoeld om de stabiele werking tijdens langdurig gebruik vóór implementatie te verifiëren. :contentReferentie[oaicite:7]{index=7}

Voor industriële kopers is dit van belang omdat de kosten van een encoder niet los mogen worden beoordeeld van stilstand, onderhoudsvereisten, installatiearbeid en de potentiële impact van onnauwkeurige positiefeedback.

Veelgestelde vragen

Wat is een Modbus Heavy Duty-encoder?

Een Modbus Heavy Duty Encoder is een industrieel positiefeedbackapparaat dat is ontworpen voor veeleisende omgevingen. Het combineert een robuuste mechanische constructie met op Modbus gebaseerde digitale communicatie om positie-informatie te leveren aan industriële besturingssystemen.

Welk communicatieprotocol gebruikt deze encoder?

Het model waarnaar wordt verwezen, maakt gebruik van Ethernet Modbus TCP en ondersteunt TCP/IP- en UDP-communicatie. De gespecificeerde overdrachtssnelheid bedraagt ​​10/100 Mbit. :contentReferentie[oaicite:8]{index=8}

Wat is de maximale resolutie?

De encoder ondersteunt een single-turn resolutie tot 18 bits en een multi-turn resolutie tot 14 bits. Afhankelijk van de toepassingsvereisten kunnen verschillende resolutieconfiguraties worden geselecteerd. :contentReferentie[oaicite:9]{index=9}

Kan het in ruwe omgevingen werken?

Ja. De encoder is ontworpen voor zware industriële omgevingen en is verkrijgbaar met IP65- of IP68-bescherming. De specificaties omvatten ook weerstand tegen trillingen en schokken, met een standaard bedrijfstemperatuurbereik van -30°C tot +85°C. :contentReferentie[oaicite:10]{index=10}

Welke industrieën gebruiken dit type encoder vaak?

Typische toepassingen zijn onder meer de staal- en metallurgie, petrochemische faciliteiten, olievelden, mijnbouw, papierfabricage, apparatuur voor energieopwekking, hijsmachines en zwaar bouwmaterieel.

Kan de encoder worden aangepast?

Maatwerkopties omvatten asafmetingen, materiaal van de behuizing, temperatuurbereik, mechanische configuratie, connectoropstelling en richting van de kabeluitgang. Ingenieurs moeten de installatie- en communicatievereisten van de machine vermelden wanneer ze een oplossing op maat aanvragen.

Laatste gedachten

Een betrouwbare encoder is van fundamenteel belang voor nauwkeurige industriële bewegingsfeedback, vooral wanneer machines werken onder stof, trillingen, temperatuurschommelingen, vocht, elektromagnetische interferentie of continue productieomstandigheden. Met zijn industriële constructie van 58 mm, IP65-IP68-bescherming, absolute single-turn- en multi-turn-meting, magnetische detectie met hoge resolutie, elektrische beveiligingsfuncties en Ethernet Modbus TCP-communicatie, is deModbus-encoder voor zwaar gebruikbiedt een sterke optie voor veeleisende automatiseringstoepassingen. Als u de specificaties van encoders evalueert, een nieuw automatiseringssysteem plant of een bestaand feedbackapparaat vervangt,neem contact met ons opom uw toepassingsvereisten, mechanische configuratie, communicatiesysteem, aanpassingsmogelijkheden en sourcingbehoeften te bespreken.
