Artikelsamenvatting:
Frameloze koppelmotorenworden een belangrijke oplossing voor industrieën die compacte structuren, een hoog koppel en uiterst nauwkeurige bewegingscontrole vereisen. In tegenstelling tot conventionele motoren met geïntegreerde behuizingen zijn frameloze koppelmotoren ontworpen als afzonderlijke rotor- en statorcomponenten die direct in mechanische systemen kunnen worden geïntegreerd. Deze ontwerpaanpak helpt ingenieurs transmissieverliezen te verminderen, het reactievermogen te verbeteren en kleinere maar krachtigere apparatuur te creëren. SEA MOTION biedt geavanceerde motion control-oplossingen die zijn ontworpen om hoogwaardige toepassingen te ondersteunen waarbij nauwkeurigheid, efficiëntie en betrouwbaarheid essentieel zijn.
In dit artikel wordt uitgelegd hoe frameloze koppelmotoren werken, hun belangrijkste voordelen, toepassingsgebieden, selectieoverwegingen en hoe ze algemene technische uitdagingen in moderne automatiseringssystemen oplossen.
Moderne industriële apparatuur vereist meer dan alleen een eenvoudige rotatiebeweging. Fabrikanten hebben steeds meer bewegingssystemen nodig die een hogere nauwkeurigheid, snellere respons, lagere onderhoudsvereisten en een beter ruimtegebruik bieden. Traditionele motorsystemen zijn vaak afhankelijk van versnellingsbakken, koppelingen en mechanische transmissiecomponenten om vermogen over te dragen. Hoewel deze componenten de vereiste beweging kunnen bewerkstelligen, kunnen ze speling, wrijving, trillingen en efficiëntieverliezen veroorzaken.
Een frameloze koppelmotor biedt een andere aanpak. Door het traditionele motorhuis, de as en de mechanische transmissiestructuur te verwijderen, kunnen de motorcomponenten direct in het machineontwerp worden geïntegreerd. Hierdoor kunnen ingenieurs compacte systemen met directe aandrijving creëren met verbeterde regelprestaties.

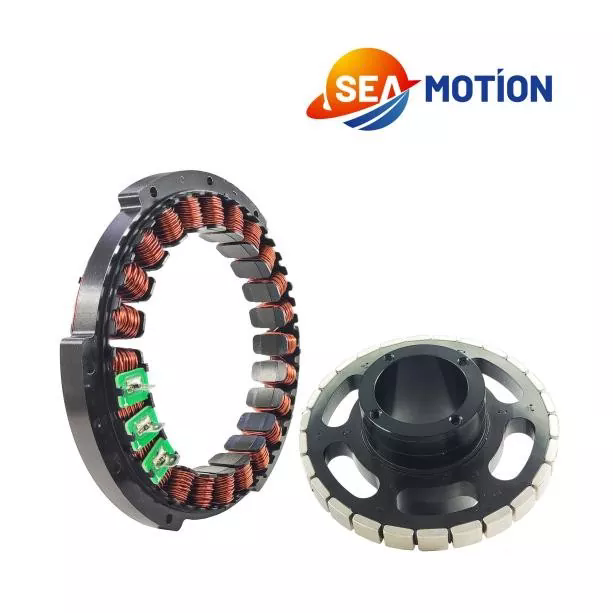

Een typische frameloze koppelmotor bestaat uit twee belangrijke elektromagnetische delen: de rotor en de stator. De rotor genereert magnetische interactie met de statorwikkelingen om rotatiekoppel te produceren. Omdat de motor rechtstreeks is verbonden met het aangedreven mechanisme, zijn er minder mechanische componenten nodig, wat resulteert in een soepelere werking en een hogere positioneringsnauwkeurigheid.
Voor precisie-industrieën zoals robotica, halfgeleiderapparatuur, medische apparatuur, ruimtevaartsystemen en geautomatiseerde productie biedt dit ontwerp aanzienlijke voordelen. SEA MOTION richt zich op het ontwikkelen van hoogwaardige motion control-oplossingen die klanten helpen betrouwbare en nauwkeurige bewegingsprestaties te realiseren in veeleisende omgevingen.
Door het werkingsprincipe van een frameloze koppelmotor te begrijpen, kunnen ingenieurs de juiste oplossing voor hun apparatuur kiezen. Het werkproces is gebaseerd op elektromagnetische kracht die wordt gegenereerd tussen de stator en de rotor.
De stator bevat elektrische wikkelingen die een roterend magnetisch veld creëren wanneer er stroom doorheen gaat. De rotor bevat permanente magneten die interageren met dit magnetische veld. Deze interactie genereert koppel, waardoor de rotor gaat draaien.
In tegenstelling tot conventionele servomotoren bevatten frameloze koppelmotoren geen volledige externe behuizing of ingebouwde mechanische componenten. In plaats daarvan levert de motorfabrikant geoptimaliseerde elektromagnetische componenten die machineontwerpers rechtstreeks in hun eigen apparatuurstructuren installeren.
| Onderdeel | Functie | Techniekvoordeel |
|---|---|---|
| Stator | Creëert een elektromagnetisch draaiveld | Zorgt voor een stabiele koppelgeneratie |
| Rotor | Produceert magnetische interactie met de stator | Levert directe rotatiekracht |
| Encoder-feedbacksysteem | Meet positie en snelheid | Verbetert de bewegingsnauwkeurigheid |
| Servo-aandrijving | Regelt de stroom en de werking van de motor | Maakt nauwkeurige dynamische controle mogelijk |
Omdat de motor de belasting rechtstreeks aandrijft, vermijdt het systeem veel beperkingen veroorzaakt door traditionele transmissiemechanismen. Deze structuur met directe aandrijving is vooral waardevol wanneer uiterst nauwkeurige positionering en soepele beweging vereist zijn.
Het kiezen van de juiste motortechnologie heeft rechtstreeks invloed op de machineprestaties, betrouwbaarheid en bedrijfskosten op de lange termijn. Frameloze koppelmotoren bieden verschillende voordelen die een antwoord bieden op veelvoorkomende uitdagingen waarmee fabrikanten van apparatuur worden geconfronteerd.
Voor automatiseringsfabrikanten kunnen deze voordelen zich vertalen in een verbeterde productiviteit en betrouwbaardere apparatuurprestaties.
De unieke ontwerpkenmerken van frameloze koppelmotoren maken ze geschikt voor veel industrieën die nauwkeurige roterende bewegingen vereisen.
| Industrie | Toepassingsvoorbeelden | Belangrijkste vereisten |
|---|---|---|
| Robotica | Robotgewrichten, collaboratieve robots, robotarmen | Hoog koppel, compact formaat, nauwkeurige beweging |
| Productie van halfgeleiders | Apparatuur voor het hanteren van wafels en positioneringsplatforms | Ultrahoge nauwkeurigheid en soepele werking |
| Medische apparatuur | Precisiescan- en diagnosesystemen | Stille werking en betrouwbaarheid |
| Industriële automatisering | Draaitafels en geautomatiseerde machines | Snelle reactie en lange levensduur |
| Lucht- en ruimtevaartapparatuur | Precisiecontrolemechanismen | Laag gewicht en betrouwbare prestaties |
In robotica-toepassingen stellen frameloze koppelmotoren ontwerpers in staat kleinere en flexibelere robotverbindingen te bouwen. In productiesystemen helpen ze de positioneringsnauwkeurigheid te verbeteren en productiefouten te verminderen.
Het selecteren van een geschikte frameloze koppelmotor vereist een gedetailleerd inzicht in de machinestructuur, bedrijfsomstandigheden en prestatie-eisen. Een motor die bij de toepassing past, kan de efficiëntie, nauwkeurigheid en levensduur van het product aanzienlijk verbeteren. Het kiezen van een ongeschikte motor kan echter resulteren in onvoldoende koppel, oververhitting, onstabiele werking of onnodige kosten.
Ingenieurs moeten verschillende belangrijke factoren evalueren voordat ze een frameloze koppelmotor in een bewegingssysteem integreren.
| Selectiefactor | Waarom het ertoe doet | Belangrijke overwegingen |
|---|---|---|
| Vereist koppel | Bepaalt of de motor de toepassing effectief kan aandrijven | Belastingsgewicht, acceleratievereisten, continu- en piekkoppel |
| Snelheidsvereisten | Heeft invloed op de algehele systeemproductiviteit en het reactievermogen | Maximale rotatiesnelheid, bedrijfscycli, dynamische prestaties |
| Installatieruimte | Beïnvloedt de mechanische ontwerpflexibiliteit | Buitendiameter, motorhoogte, inbouwmaten |
| Controlenauwkeurigheid | Bepaalt de positioneringsprestaties | Encoderresolutie, compatibiliteit met feedbacksysteem |
| Thermische prestaties | Zorgt voor een stabiele werking op de lange termijn | Warmteafvoer, koelmethode, werkomgeving |
Een andere belangrijke overweging is de compatibiliteit tussen de motor en het besturingssysteem. Frameloze koppelmotoren worden vaak gebruikt met geavanceerde servoaandrijvingen en feedbackapparaten met hoge resolutie. Een goed op elkaar afgestemd besturingssysteem zorgt ervoor dat de motor een soepelere werking, snellere respons en verbeterde energie-efficiëntie bereikt.
ZEE BEWEGING biedt professionele frameloze koppelmotoroplossingen die zijn ontworpen voor verschillende industriële vereisten. Door rekening te houden met de toepassingsomstandigheden en de specificaties van de klantapparatuur kunnen geschikte motorconfiguraties worden ontwikkeld om betrouwbare bewegingsprestaties te bereiken.
Hoewel traditionele motoren in veel industrieën nog steeds op grote schaal worden gebruikt, bieden frameloze koppelmotoren unieke voordelen voor geavanceerde precisietoepassingen. Door de verschillen te begrijpen, kunnen fabrikanten bepalen welke technologie het beste aansluit bij hun apparatuurvereisten.
| Vergelijkingsitem | Frameloze koppelmotor | Traditioneel motorsysteem |
|---|---|---|
| Mechanische structuur | Afzonderlijke rotor en stator voor directe integratie | Compleet motorsamenstel met behuizing en as |
| Transmissiecomponenten | Meestal geen versnellingsbak of koppeling nodig | Vereist vaak extra mechanische componenten |
| Positioneringsnauwkeurigheid | Hoge nauwkeurigheid dankzij verminderde mechanische fouten | Kan speling en transmissieverlies ervaren |
| Installatieflexibiliteit | Zeer aanpasbaar voor machineontwerpen | Beperkt door standaard motorafmetingen |
| Onderhoudsvereisten | Lagere mechanische onderhoudsbehoeften | Mogelijk vereisen meer componenten inspectie |
| Toepassingsfocus | Precisieautomatisering en systemen met directe aandrijving | Algemene industriële rotatietoepassingen |
Voor eenvoudige rotatietoepassingen kunnen conventionele motoren nog steeds een economische oplossing bieden. Wanneer apparatuur echter een compact ontwerp, hoge precisie en snelle dynamische respons vereist, bieden frameloze koppelmotoren vaak een betere waarde op de lange termijn.
De prestaties van een bewegingssysteem zijn niet alleen afhankelijk van de motortechnologie, maar ook van technische ervaring, productkwaliteit en toepassingsondersteuning. SEA MOTION richt zich op het leveren van geavanceerde motion control-producten die klanten helpen complexe automatiseringsuitdagingen te overwinnen.
Frameloze koppelmotoren van SEA MOTION zijn ontworpen voor toepassingen waarbij precisie, efficiëntie en betrouwbaarheid van cruciaal belang zijn. Het bedrijf legt de nadruk op geoptimaliseerd elektromagnetisch ontwerp, stabiele productieprocessen en flexibele oplossingen om verschillende industriële vereisten te ondersteunen.
De belangrijkste voordelen van het werken met SEA MOTION zijn onder meer:
Terwijl industrieën zich blijven ontwikkelen in de richting van intelligente productie en geautomatiseerde productie, blijft de vraag naar hoogwaardige bewegingscomponenten toenemen. Frameloze koppelmotoren bieden een effectieve manier om de machinecapaciteiten te verbeteren en tegelijkertijd de mechanische complexiteit te verminderen.
Hoewel frameloze koppelmotoren minder mechanische componenten nodig hebben vergeleken met traditionele motorsystemen, blijven goede onderhouds- en bedieningspraktijken belangrijk voor het bereiken van stabiele prestaties.
Met de juiste integratie en onderhoud kunnen frameloze koppelmotoren jarenlang consistente prestaties leveren, waardoor fabrikanten worden ondersteund bij het verbeteren van de betrouwbaarheid van apparatuur en het verminderen van uitvaltijd.
Een frameloze koppelmotor is een motor met directe aandrijving die bestaat uit afzonderlijke rotor- en statorcomponenten zonder traditioneel motorhuis. Het wordt rechtstreeks in een machinestructuur geïntegreerd om een hoge koppeldichtheid, nauwkeurige bewegingsregeling en flexibele installatie te bieden.
Robotsystemen vereisen compacte, lichtgewicht en zeer nauwkeurige bewegingsoplossingen. Frameloze koppelmotoren bieden direct aangedreven koppeloutput, verminderen mechanische transmissiefouten en maken kleinere robotgewrichtontwerpen mogelijk.
In veel precisietoepassingen kunnen frameloze koppelmotoren de systeemefficiëntie verbeteren omdat ze mechanische transmissieverliezen verminderen. De algehele efficiëntie hangt echter af van het volledige ontwerp van het bewegingssysteem, de bedrijfsomstandigheden en de besturingsstrategie.
Industrieën zoals robotica, halfgeleiderproductie, medische apparatuur, lucht- en ruimtevaart en industriële automatisering maken vaak gebruik van frameloze koppelmotoren omdat deze velden nauwkeurige, betrouwbare en compacte bewegingsoplossingen vereisen.
Bij het selectieproces moet rekening worden gehouden met koppelvereisten, snelheid, installatieafmetingen, thermische omstandigheden, besturingscompatibiliteit en nauwkeurigheidsvereisten. Door samen te werken met een ervaren leverancier zoals SEA MOTION kunt u ervoor zorgen dat de geselecteerde motor past bij de toepassing.
Frameloze koppelmotoren vertegenwoordigen een belangrijke vooruitgang in de moderne motion control-technologie. Door de prestaties van directe aandrijving, compacte integratie en hoge precisie te combineren, helpen ze fabrikanten efficiëntere en betrouwbaardere apparatuur te creëren.
Vergeleken met traditionele motorsystemen verminderen frameloze koppelmotoren de mechanische complexiteit en bieden ze tegelijkertijd een verbeterd reactievermogen en positioneringsnauwkeurigheid. Ze zijn vooral waardevol voor industrieën waar elke beweging met uitzonderlijke precisie moet worden gecontroleerd.
ZEE BEWEGINGblijft professionele frameloze koppelmotoroplossingen bieden voor klanten die op zoek zijn naar geavanceerde bewegingsprestaties. Of het nu gaat om de ontwikkeling van robotica, automatiseringsapparatuur of precisiemachines, het kiezen van de juiste motortechnologie kan de systeemcapaciteiten en het concurrentievermogen aanzienlijk verbeteren.
Als u op zoek bent naar een betrouwbare frameloze koppelmotoroplossing die is afgestemd op uw toepassingsvereisten, neem dan contact met ons opneem contact met ons opVandaag. SEA MOTION staat klaar om professionele ondersteuning te bieden en u te helpen bij het bouwen van een efficiënter motion control-systeem.
