ZEE BEWEGINGontwikkelt hoge prestatiesliin de buurt van de aandrijfmotoroplossingen voor industriële automatisering, precisiebewerking en snelle positionering. Door directe lineaire beweging te leveren zonder conventionele mechanische transmissiemechanismen, helpen deze motoren fabrikanten van apparatuur bij het verbeteren van de positioneringsnauwkeurigheid, dynamische respons en productie-efficiëntie.
Een lineaire aandrijfmotor zet elektrische energie direct om in een rechtlijnige beweging, waardoor er geen tussenliggende transmissiecomponenten zoals kogelomloopspindels, riemen en tandheugelmechanismen nodig zijn. Deze architectuur met directe aandrijving vermindert mechanische speling en transmissiegerelateerde slijtage, terwijl een hoge acceleratie, herhaalbare positionering en responsieve bewegingscontrole mogelijk zijn. Van halfgeleiderproductie en lasersnijden tot elektronica-assemblage en geautomatiseerde inspectie: lineaire motoren worden steeds waardevoller in toepassingen die precisie en doorvoer vereisen. Deze gids legt uit hoe lineaire aandrijfmotoren werken, vergelijkt veel voorkomende motorconfiguraties, schetst hun industriële toepassingen en identificeert de essentiële factoren die ingenieurs moeten overwegen bij het selecteren van een oplossing.
Een lineaire aandrijfmotor is een elektromagnetische actuator die rechtstreeks lineaire stuwkracht produceert in plaats van een roterende beweging te genereren die moet worden omgezet in een rechtlijnige beweging. Het wordt algemeen opgevat als een afgewikkelde rotatiemotor: de actieve elektromagnetische componenten zijn langs een lineair pad gerangschikt, waardoor een bewegend onderdeel langs een magnetisch spoor kan reizen.
In een typische lineaire motor met permanente magneet omvatten de belangrijkste componenten:
In tegenstelling tot een conventionele rotatiemotor die is aangesloten op een kogelomloopspindel, heeft een lineaire motor met directe aandrijving geen roterend-naar-lineair transmissiemechanisme nodig. Dit maakt het bijzonder aantrekkelijk voor machines waarbij de mechanische speling, de naleving van de transmissie of snelheidsbeperkingen de prestaties beïnvloeden.
Ontdek het productassortiment lineaire aandrijfmotoren van SEA MOTION om de beschikbare configuraties en technische parameters te bekijken.
Het werkingsprincipe van een lineaire aandrijfmotor is gebaseerd op elektromagnetische kracht. Wanneer een servoaandrijving gecontroleerde stroom levert aan de motorwikkelingen, werkt het resulterende magnetische veld samen met de permanente magneten of de overeenkomstige magnetische structuur om lineaire stuwkracht te genereren.
Het bewegingsproces volgt doorgaans vier stappen:
Omdat de motor rechtstreeks lineaire beweging genereert, vermijdt het systeem transmissiegerelateerde speling- en schroefpitchfouten. De algehele positioneringsnauwkeurigheid hangt echter nog steeds af van de encoder, servo-afstemming, geleidingsbaankwaliteit, thermische stabiliteit, montageprecisie en machinestructuur.
Voor toepassingen die een snelle acceleratie en frequente richtingsveranderingen vereisen, kan dit directe aandrijfprincipe de dynamische respons verbeteren en de insteltijd verkorten wanneer de motor en het besturingssysteem de juiste afmetingen hebben.
Directe aandrijving elimineert speling veroorzaakt door conventionele transmissiemechanismen. In combinatie met een geschikte lineaire encoder, een stijve mechanische structuur en een goed afgestelde servocontroller kan een lineaire motor zeer herhaalbare positionering ondersteunen voor precisieproductie.
Zonder de extra roterende-naar-lineaire transmissietrap kan een lineaire motor snel reageren op opgedragen bewegingen. Deze mogelijkheid is handig voor positionering met een korte slag, hoogfrequente heen en weer gaande bewegingen en productielijnen die snelle bewegingen tussen verwerkingsstations vereisen.
Lineaire motoren vereisen geen routinematige aanpassing van de speling van de kogelomloopspindel of de riemspanning. Ze elimineren ook slijtage in die transmissiecomponenten. Lineaire geleidingen, lagers, koelsystemen, kabels en feedbackapparatuur vereisen mogelijk nog steeds inspectie en onderhoud.
Het genereren van directe stuwkracht kan door transmissie veroorzaakte trillingen en bewegingsonregelmatigheden verminderen. Bij toepassingen zoals lasersnijden, optische inspectie en precisiedosering helpt een stabiele beweging consistente verwerkingsomstandigheden te handhaven.
Lineaire aandrijfmotoren kunnen worden geïntegreerd in compacte positioneringstafels, assen met lange slag, portaalsystemen en gespecialiseerde automatiseringsapparatuur. Hun geschiktheid hangt af van de beschikbare installatieruimte, de vereiste stuwkracht, het thermische ontwerp en de configuratie van de geleiding.
Verschillende motorstructuren bieden verschillende combinaties van krachtdichtheid, aantrekkingskracht, thermisch gedrag en soepelheid van bewegingen. SEA MOTION identificeert verschillende lineaire aandrijfmotorconfiguraties voor verschillende apparatuurvereisten.
| Motor-serie | Structureel ontwerp | Overweging bij sleutelselectie | Potentiële toepassingen |
|---|---|---|---|
| SMJ | Plat magnetisch ontwerp met ijzeren kern | Evalueer de stuwkrachtvereisten, magnetische aantrekkingskracht en structurele stijfheid | Industriële automatisering en precisiebewerking |
| SMUC | Middenmagnetisch ontwerp met ijzeren kern | Houd rekening met de beschikbare montageruimte, de krachtvereisten en de asindeling | Gespecialiseerde positioneringssystemen en geautomatiseerde apparatuur |
| SMU-H | Bilateraal magnetisch ontwerp met ijzeren kern | Beoordeel de krachtuitvoer, de magnetische balans en de mechanische integratie | Hoogdynamische industriële bewegingssystemen |

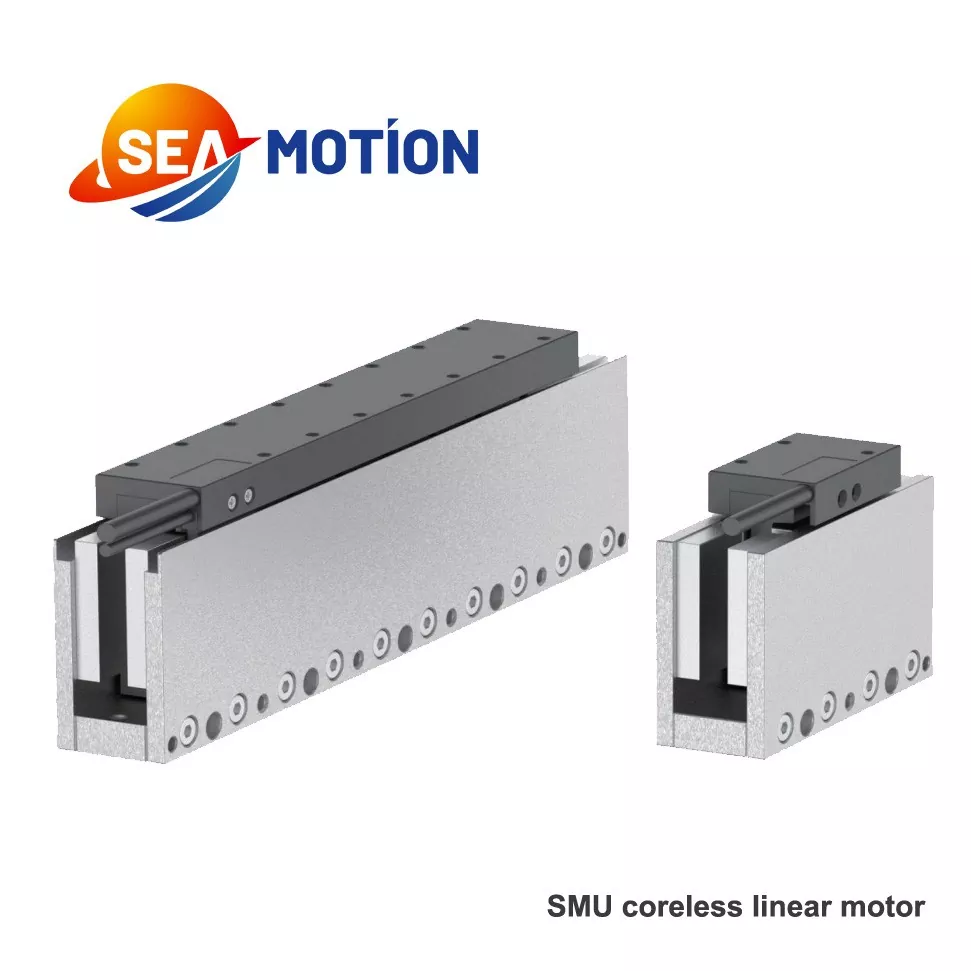

| SMU | Bilateraal magnetisch, ijzerloos ontwerp | Denk aan lage cogging, vloeiende bewegingen en thermisch beheer | Precisiepositionering en gevoelige inspectieprocessen |
| SMJE/SMJD | Semi-gesloten/volledig gesloten configuraties | Controleer de vereisten op het gebied van omgevingsbescherming, toegang en installatie | Apparatuur die een meer gesloten motoropstelling vereist |
Deze tabel biedt eerder een eerste selectiekader dan een universele prestatierangschikking. Bevestig de huidige modelspecificaties, milieueisen en toepassingsgeschiktheid bij de fabrikant voordat u een ontwerp voltooit.
Bezoek de SEA MOTION lineaire motorenpagina voor gedetailleerde serie-informatie.
Het hanteren van wafers, precisie-inspectie, het verbinden van matrijzen en de verwerking van beeldschermpanelen vereisen nauwkeurige bewegingen en herhaalbare positionering. Lineaire motoren kunnen deze activiteiten ondersteunen door snel, gecontroleerd rijden te bieden en transmissiegerelateerde bewegingsfouten te verminderen.
Laserverwerkingsapparatuur en uiterst nauwkeurige werktuigmachines hebben vaak snelle bewegingen, gecontroleerde acceleratie en nauwkeurige padvolging nodig. Lineaire assen met directe aandrijving kunnen de doorvoer helpen verbeteren en positioneringsfouten die gepaard gaan met mechanische transmissiesystemen verminderen.
Geautomatiseerde pick-and-place-systemen, doseermachines, assemblagelijnen voor componenten en visuele inspectieapparatuur zijn afhankelijk van consistente beweging. Lineaire aandrijfmotoren kunnen een hoogcyclische werking en nauwkeurige beweging tussen verwerkingslocaties ondersteunen.
Bij de productie van batterijen en zonnecellen is sprake van herhaalde positionering, uitlijning, stapeling en inspectie. Een goed ontworpen lineair motorsysteem kan helpen de herhaalbaarheid te behouden en tegelijkertijd te voldoen aan de versnellings- en cyclustijdvereisten van geautomatiseerde productie.
Beeldvormingsplatforms, laboratoriumautomatisering en precisiemeetapparatuur kunnen profiteren van soepele, controleerbare bewegingen. Ontwerpers moeten ook rekening houden met geluid, trillingen, temperatuurstijging, netheid en eventuele toepassingsspecifieke veiligheidseisen.
ZEE BEWEGING ontwikkelt ook apparatuur op basis van lineaire aandrijfmotortechnologie, waaronder zeer nauwkeurige lasersnij- en visuele herkennings- en inspectiesystemen.
Het kiezen van een geschikte motor vereist meer dan het vergelijken van maximale snelheid of piekkracht. Ingenieurs moeten de gehele bewegingsas evalueren, inclusief de belasting, geleiding, servoaandrijving, feedbackapparaat en thermisch beheersysteem.
Een nuttig uitgangspunt voor versnellingskracht is:
Vereiste versnellingskracht = Bewegende massa × Versnelling
Voor het versnellen van een bewegend samenstel van 20 kg bij 10 m/s² is bijvoorbeeld een netto versnellingskracht van 200 N nodig voordat rekening wordt gehouden met wrijving, zwaartekracht, proceskrachten en andere verliezen. Bij de uiteindelijke motorselectie moet onderscheid worden gemaakt tussen continue stuwkracht en piekstuwkracht en moet worden geverifieerd dat de volledige as aan het vereiste bewegingsprofiel kan voldoen.
Bekijk de specificaties van de lineaire aandrijfmotor van de fabrikant en vraag om technische ondersteuning wanneer de belasting of werkcyclus veeleisend is.
| Evaluatiefactor | Lineaire aandrijfmotor | Kogelomloopspindel of riemaandrijving |
|---|---|---|
| Beweging generatie | Directe lineaire elektromagnetische stuwkracht | Roterende beweging omgezet in lineaire beweging |
| Transmissiespeling | Geen mechanische transmissiespeling | Afhankelijk van ontwerp, componenten en afstelling |
| Dynamische reactie | Kan hoge acceleratie en snelle respons ondersteunen | Beperkt door transmissietraagheid, stijfheid en mechanisch ontwerp |
| Mechanische slijtage | Geen slijtage van kogelomloopspindels of riemtransmissie | Transmissiecomponenten kunnen na verloop van tijd verslijten |
| Thermische overwegingen | De warmteafvoer van de spoel en de magneettemperatuur vereisen evaluatie | Motor-, lagers-, schroef- en transmissieverwarming vereisen evaluatie |
| Initiële investering | Kan hoger zijn, afhankelijk van het volledige systeemontwerp | Kan voordelig zijn voor conventionele positioneringstaken |
| Best passende toepassingen | Hoge snelheid, hoge precisie, veeleisende bewegingsprofielen | Universele positionerings- en kostengevoelige systemen |
Een lineaire aandrijfmotor is niet automatisch de beste oplossing voor iedere machine. Kogelomloopspindels en riemaandrijvingen blijven praktisch voor veel toepassingen, vooral wanneer gematigde snelheid en nauwkeurigheid voldoen aan de procesvereisten. De juiste keuze hangt af van het prestatiedoel, de systeemarchitectuur, de levenscycluskosten en de besturingsomgeving.
Hoewel motoren met directe aandrijving verschillende mechanische transmissiecomponenten elimineren, blijft de installatiekwaliteit van cruciaal belang voor prestaties op de lange termijn.
Test de motor vóór de inbedrijfstelling binnen het beoogde toerental-, acceleratie-, belastings- en inschakelduurbereik. Registreer positioneringsprestaties en temperatuur onder representatieve bedrijfsomstandigheden. Deze controles helpen bij het identificeren van integratieproblemen vóór de volledige productie.
Het belangrijkste voordeel is de directe lineaire beweging zonder een roterend-naar-lineair transmissiemechanisme. Dit elimineert de speling van de transmissie en maakt een hoge acceleratie, nauwkeurige positionering en minder onderhoud mogelijk dat gepaard gaat met kogelomloopspindels of riemen.
Ja. Veel lineaire aandrijfmotoren zijn ontworpen voor snelle acceleratie, hoge rijsnelheden en frequente richtingsveranderingen. De werkelijke prestaties zijn afhankelijk van de stuwkracht van de motor, de bewegende massa, het vermogen van de servoaandrijving, feedback van de encoder, mechanische stijfheid en thermische limieten.
Motoren met een ijzeren kern gebruiken een ijzeren magnetische structuur en kunnen een hoge krachtdichtheid bieden, maar er moet rekening worden gehouden met magnetische aantrekkingskracht en tandwielkarakteristieken. IJzerloze motoren elimineren de ijzeren kern in de bewegende spoelconstructie, wat vertanding kan verminderen en de bewegingssoepelheid kan verbeteren. De beste keuze hangt af van de stuwkracht, precisie en thermische vereisten van de toepassing.
De motor elimineert onderhoud dat gepaard gaat met conventionele schroef- of riemtransmissiecomponenten. Het volledige systeem kan echter nog steeds inspectie vereisen van lineaire geleidingen, kabels, encoders, koelapparatuur, bevestigingsmateriaal en andere componenten, afhankelijk van de gebruiksomgeving en de aanbevelingen van de fabrikant.
Begin met het definiëren van het laadvermogen, de reisafstand, de continue en piekkracht, snelheid, acceleratie, positioneringsnauwkeurigheid, inschakelduur en installatieomstandigheden. Controleer vervolgens de elektrische compatibiliteit, koelingsvereisten, feedbackopties en mechanische integratie met de fabrikant.
ZEE BEWEGING biedt meerdere lineaire motorconfiguraties voor precisiebewegingstoepassingen. Voor een passend advies geeft u de vereiste slag, bewegende massa, doelsnelheid, acceleratie, positioneringsnauwkeurigheid, inschakelduur en installatiebeperkingen op. Het technische team kan deze gegevens gebruiken om een geschikte configuratie te helpen identificeren.
Een lineaire aandrijfmotor kan fabrikanten helpen de beperkingen van conventionele transmissiesystemen te overwinnen door directe lineaire stuwkracht, responsieve bewegingscontrole en verminderde transmissiegerelateerde slijtage te leveren. De voordelen zijn vooral relevant voor halfgeleiderapparatuur, precisiebewerking, laserverwerking, elektronica-assemblage en geautomatiseerde inspectie. Een succesvolle implementatie hangt af van het selecteren van de juiste motorstructuur, het afstemmen van de continue en piekkracht op de werkelijke belasting, en het integreren van de motor met geschikte geleidingen, feedback, servoaandrijvingen en thermisch beheer.
Of u nu een bestaande machine upgradet of een nieuw automatiseringsplatform ontwikkelt, SEA MOTION kan u helpen bij het evalueren van lineaire aandrijfmotoropties voor uw toepassing. Bezoek de officiële productpagina van de lineaire aandrijfmotor om de beschikbare configuraties en technische parameters te bekijken. Als u hulp nodig heeft bij modelselectie, prestatie-eisen of een projectspecifieke oplossing,neem contact met ons opom uw wensen te bespreken en een offerte op maat aan te vragen.
