Omdat industriële automatisering hogere nauwkeurigheid, snellere cyclustijden en betrouwbaardere bewegingsbesturing vereist,ZEE BEWEGINGbiedt geavanceerdelineaire aandrijfmotoroplossingen ontworpen voor veeleisende precisietoepassingen. Door elektrische energie direct om te zetten in lineaire beweging, elimineren deze motoren de noodzaak van conventionele mechanische transmissiecomponenten in het aandrijfpad, waardoor fabrikanten van apparatuur de positioneringsprestaties kunnen verbeteren, spelingsgerelateerde fouten kunnen verminderen en de productie-efficiëntie kunnen optimaliseren.
Artikelsamenvatting:Een lineaire aandrijfmotor levert directe, gecontroleerde lineaire beweging voor precisieproductie en geautomatiseerde apparatuur. Deze gids legt uit hoe de technologie werkt, vergelijkt ontwerpen met ijzeren kern en ijzerloze ontwerpen, beoordeelt belangrijke prestatieparameters en onderzoekt toepassingen in de productie van halfgeleiders, CNC-bewerking, de productie van nieuwe energie en industriële inspectie. Het schetst ook praktische selectiecriteria om ingenieurs en inkoopteams te helpen een geschikte oplossing te vinden.
Een lineaire aandrijfmotor is een elektromagnetische actuator die rechtstreeks een beweging in een rechte lijn genereert, in plaats van een roterende beweging te produceren die moet worden omgezet via een kogelomloopspindel, een riem of een tandwielmechanisme. Het wordt veel gebruikt in toepassingen waarbij nauwkeurige positionering, snelle acceleratie, soepele beweging en herhaalbare werking essentieel zijn.
Bij een typische opstelling met directe aandrijving werkt een elektromagnetisch bewegend onderdeel samen met een spoor met permanente magneet om stuwkracht te genereren. Wanneer geïntegreerd met een geschikte servoaandrijving, positiefeedbackapparaat en lineaire geleiding, wordt de motor onderdeel van een gecontroleerde bewegingsas.
In tegenstelling tot conventionele, door een schroef aangedreven systemen, verwijdert een ontwerp met directe aandrijving de mechanische transmissiespeling uit het aandrijfpad. Dit maakt het bijzonder aantrekkelijk voor toepassingen die frequente richtingsveranderingen, snelle positionering en consistente bewegingsnauwkeurigheid vereisen.
ZEE BEWEGING biedt verschillende lineaire motorconfiguraties, waaronder de SMJ vlakke magnetische ijzeren kernserie, SMUC tussenliggende magnetische ijzeren kernserie, SMU-H bilaterale magnetische ijzeren kernserie en SMU bilaterale magnetische ijzerloze serie. Halfgesloten SMJE- en volledig gesloten SMJD-configuraties zijn ook beschikbaar voor toepassingsspecifieke vereisten.
Bezoek de productpagina van de SEA MOTION lineaire aandrijfmotor voor meer productinformatie.
Het werkingsprincipe van een lineaire aandrijfmotor is gebaseerd op elektromagnetische kracht. Een compatibele servoaandrijving levert gecontroleerde elektrische stroom aan de motorwikkelingen. Het resulterende magnetische veld werkt samen met de permanente magneten langs het motorspoor, waardoor lineaire stuwkracht wordt gegenereerd.
De controller past de stroom- en bewegingsopdrachten aan op basis van de vereiste positie, snelheid en acceleratie. Wanneer er een feedbackapparaat is ingebouwd, kan het besturingssysteem de werkelijke beweging voortdurend vergelijken met de doelpositie en afwijkingen corrigeren.
Een typisch lineair bewegingssysteem omvat de volgende componenten:
Omdat de motor rechtstreeks lineaire stuwkracht genereert, worden pitchfouten, speling en transmissiecompliantie vermeden die van invloed kunnen zijn op schroef- of riemaangedreven mechanismen. De algehele nauwkeurigheid hangt echter nog steeds af van de encoder, servo-afstemming, geleidingskwaliteit, thermische stabiliteit, montageprecisie en machinestructuur.
Directe aandrijving elimineert mechanische transmissiespeling, waardoor het gemakkelijker wordt om consistente positionering en herhaalbaarheid te bereiken. Dit is waardevol voor nauwkeurig snijden, plaatsing van elektronische componenten, optische inspectie en geautomatiseerde assemblage.
Lineaire motoren kunnen snel reageren op veranderingen in bewegingsopdrachten. In geschikte configuraties maakt dit kortere overdrachtstijden, snellere heen en weer gaande bewegingen en een verbeterde doorvoer mogelijk in hoogcyclische productieapparatuur.
Het verwijderen van de schroef, riem of tandwieloverbrenging uit het aandrijfpad vermindert de slijtage die met die componenten gepaard gaat. De onderhoudsvereisten kunnen daarom afnemen, hoewel geleidingen, lagers, koelapparatuur en andere systeemcomponenten nog steeds passend onderhoud vereisen.
Met de juiste feedback en besturingsafstemming kan een lineaire aandrijfmotor zorgen voor een stabiele beweging over herhaalde bedrijfscycli. Dit helpt fabrikanten consistente verwerkingsomstandigheden te handhaven tijdens precisie-inspectie, lijmen, doseren en bewerken.
Lineaire motoren kunnen positionering met korte slag, beweging met lange verplaatsingen en gesynchroniseerde opstellingen met meerdere assen ondersteunen. Hun geschiktheid hangt af van de vereiste stuwkracht, spoorlengte, installatieruimte, thermisch ontwerp en besturingsarchitectuur.
Verschillende lineaire motorstructuren richten zich op verschillende technische prioriteiten. De keuze tussen ontwerpen met ijzeren kern en ijzerloze ontwerpen moet gebaseerd zijn op de stuwkrachtvereisten van de toepassing, krachtrimpeltolerantie, magnetische aantrekkingskracht, thermisch gedrag en beschikbare installatieruimte.
| Motorontwerp | Belangrijkste kenmerken | Potentiële toepassingen | Selectieoverweging |
|---|---|---|---|
| Platte magnetische ijzeren kern | Compacte magnetische structuur en hoog stuwkrachtpotentieel | CNC-apparatuur en industriële automatisering | Evalueer de krachtrimpeling en magnetische aantrekkingskracht |
| Tussenliggende magnetische ijzeren kern | Alternatieve magnetische en mechanische opstelling | Gespecialiseerde precisie-bewegingsassen | Controleer de montagegeometrie en de vereiste stuwkracht |
| Bilaterale magnetische ijzeren kern | Dubbelzijdige magnetische opstelling | Hoogdynamische industriële positionering | Beoordeel structurele integratie en magnetische krachten |
| Bilateraal magnetisch ijzerloos | Geen ijzeren kern in de bewegende spoelconstructie | Precisie-inspectie, elektronische assemblage en toepassingen met lage krachtrimpels | Bevestig continue stuwkracht en thermische limieten |

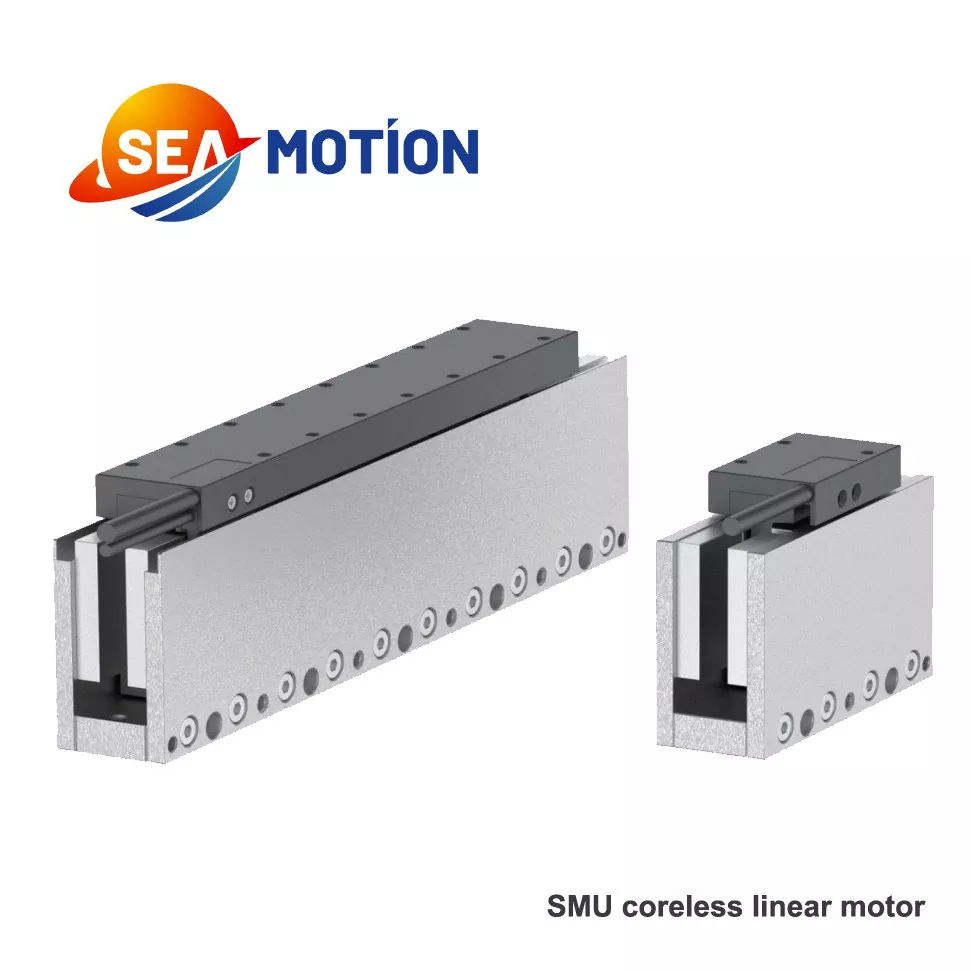

De SMU-serie van SEA MOTION biedt een ijzerloze optie voor toepassingen waarbij soepele beweging en lage magnetische aantrekkingskracht belangrijke ontwerpoverwegingen zijn. De SMJ-, SMUC- en SMU-H-families bieden alternatieven met een ijzeren kern voor andere combinaties van stuwkracht, omvang en integratievereisten.
Ontwerpkenmerken variëren per model. Ingenieurs moeten de relevante kracht-snelheidscurven, maattekeningen en bedrijfslimieten bekijken voordat ze een motorselectie finaliseren.
Het kiezen van een lineaire aandrijfmotor vereist meer dan alleen het vergelijken van maximale snelheid of piekkracht. De motor moet zowel voldoen aan de kortetermijneisen van acceleratie als aan de continue eisen van de productiecyclus.
De volgende tabel geeft een overzicht van de representatieve specificaties die zijn gepubliceerd voor de serie SEA MOTION SMU21 ijzerloze lineaire aandrijfmotoren.
| Parameter | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| Piek stuwkracht | 105 N | 210 N | 315 N | 420 N |
| Continue stuwkracht | 30 N | 60 N | 90 N | 120 N |
| Lengte van de spoel | 78 mm | 138 mm | 198 mm | 258 mm |
| Maximaal continu vermogen | 49 W | 100 W | 145 W | 195 W |
| Magnetische toonhoogte | 30 mm | 30 mm | 30 mm | 30 mm |
Belangrijk:De tabel vat de waarden op modelniveau samen uit de gepubliceerde seriespecificatie. Maximale snelheid, stroom, wikkelconfiguratie en andere elektrische kenmerken variëren per model en wikkeloptie. Raadpleeg het volledige gegevensblad van de fabrikant voordat u technische beslissingen neemt.
Geef bij het beoordelen van een specificatieblad prioriteit aan deze parameters:
Voor de meest betrouwbare vergelijking evalueert u de verwachte belasting, het acceleratieprofiel, de werkcyclus en de thermische omstandigheden samen, in plaats van een motor te kiezen op basis van één enkele hoofdspecificatie.
De combinatie van directe aandrijving, dynamische respons en regelbare positionering maakt lineaire aandrijfmotoren geschikt voor een breed scala aan industriële toepassingen.
Het hanteren van wafers, nauwkeurige uitlijning, inspectiefasen en verwerking van beeldschermpanelen kunnen herhaalbare bewegingen met minimale positioneringsfouten vereisen. Lineaire motoren helpen ontwerpers van apparatuur responsieve bewegingsassen te bouwen voor deze veeleisende processen.
Hogesnelheidsbewerkingscentra, lasersnijsystemen en precisiegraveerapparatuur kunnen profiteren van snelle acceleratie en het verwijderen van speling bij schroefaandrijving. Machinestijfheid, snijkrachten en thermische controle blijven belangrijk voor de uiteindelijke nauwkeurigheid van de bewerking.
Het hanteren van batterijelektroden, het stapelen, het uitlijnen van componenten en de inspectie van fotovoltaïsche cellen brengen vaak repetitieve bewegingen met hoge snelheid met zich mee. Een motor van het juiste formaat kan helpen bij het coördineren van deze handelingen, terwijl een consistente positionering behouden blijft.
Bij de productie van elektronica wordt gebruik gemaakt van precisiebewegingen voor het plaatsen, doseren, verbinden, sorteren en visuele inspectie van componenten. Assen met directe aandrijving kunnen korte cyclustijden en gecontroleerde bewegingen bij herhaalde bewerkingen ondersteunen.
Beeldvormingsplatforms, laboratoriuminstrumenten en wetenschappelijke meetapparatuur vereisen mogelijk een soepele, gecontroleerde beweging. Het juiste motor- en feedbacksysteem moet worden geselecteerd op basis van de eisen op het gebied van geluid, nauwkeurigheid, netheid, veiligheid en inschakelduur.
ZEE BEWEGING ontwikkelt ook apparatuur op basis van lineaire motortechnologie, waaronder uiterst nauwkeurige lasersnij- en visuele herkennings- en inspectiesystemen. Ontdek de lineaire motoroplossingen om het bredere productassortiment te begrijpen.
Een gestructureerd selectieproces helpt technische wijzigingen te verminderen en ondermaatse of onnodig dure bewegingscomponenten te vermijden. Voordat u een offerte aanvraagt, dient u de bedrijfsomstandigheden zo duidelijk mogelijk te definiëren.
Het is ook nuttig om de leverancier te vragen naar maattekeningen, kracht-snelheidscurven, elektrische specificaties, aanbevolen aandrijfcompatibiliteit en technische ondersteuning tijdens de inbedrijfstelling.
Voor inkoopteams zijn aanvullende overwegingen onder meer productieconsistentie, inspectieprocedures, leveringscapaciteit, beschikbaarheid van reserveonderdelen en after-salesondersteuning. SEA MOTION meldt dat de verbeterde, schone werkplaats begin 2026 in gebruik werd genomen, waardoor de productiecapaciteit werd vergroot en een verbeterde productconsistentie en leveringsefficiëntie werd ondersteund.
Een conventionele roterende servomotor produceert een roterende beweging waarvoor mogelijk een kogelomloopspindel, riem of versnellingsbak nodig is om lineaire verplaatsing te creëren. Een lineaire aandrijfmotor genereert direct stuwkracht in rechte lijn, waardoor er geen mechanische transmissiecomponenten in het aandrijfpad nodig zijn.
Ja. Lineaire motoren kunnen snelle acceleratie en positionering op hoge snelheid bieden wanneer de motor, servoaandrijving, feedbacksysteem en mechanische structuur correct op elkaar zijn afgestemd. De haalbare prestaties zijn afhankelijk van het specifieke model en de toepassingsomstandigheden.
Motoren met ijzeren kern gebruiken een ijzeren kern in de elektromagnetische assemblage en kunnen een hoge stuwkracht leveren in een compact ontwerp. IJzerloze motoren elimineren de ijzeren kern in de bewegende spoelconstructie, waardoor vertanding en magnetische aantrekkingskracht kunnen worden verminderd. De beste keuze hangt af van de stuwkracht, soepelheid en integratievereisten van de toepassing.
Het directe aandrijfmechanisme elimineert slijtage die gepaard gaat met conventionele schroef- of riemtransmissies. Het volledige bewegingssysteem kan echter nog steeds smering van de geleiders, kabelinspectie, reiniging, onderhoud van het koelsysteem en periodieke prestatiecontroles vereisen.
Bereken de kracht die nodig is gedurende de hele werkingscyclus, inclusief versnelling, wrijving, externe belastingen en proceskrachten. Evalueer vervolgens de inschakelduur en thermische omstandigheden. De geselecteerde motor moet zowel aan continue eisen als aan piekkrachteisen voldoen.
ZEE BEWEGING biedt lineaire motorseries SMJ, SMUC, SMU-H en SMU, samen met semi-gesloten SMJE en volledig gesloten SMJD-configuraties. Beschikbaarheid en geschiktheid moeten bij de fabrikant worden bevestigd op basis van de vereiste slag, kracht, installatieomstandigheden en toepassing.
Zorg voor de vereiste stuwkracht, bewegende massa, slaglengte, maximale snelheid, acceleratie, bedrijfscyclus, installatieafmetingen, voeding, feedbackvereisten en beoogde toepassing. Het delen van relevante tekeningen of bestaande apparatuurspecificaties kan de leverancier ook helpen een geschikte configuratie aan te bevelen.
Een lineaire aandrijfmotor is een waardevolle optie voor fabrikanten die op zoek zijn naar nauwkeurige positionering, snelle dynamische respons en verminderde afhankelijkheid van mechanische transmissiecomponenten. De voordelen kunnen met name aanzienlijk zijn bij halfgeleiderapparatuur, CNC-bewerking, batterijproductie, elektronische assemblage en geautomatiseerde inspectie. Succesvolle implementatie vereist echter een zorgvuldige evaluatie van stuwkracht, snelheid, thermische limieten, feedback en mechanische integratie.
ZEE BEWEGING biedt meerdere lineaire motorconfiguraties en technische ondersteuning voor industriële motion control-toepassingen. Als u een nieuw machineontwerp evalueert of een bestaande bewegingsas upgradet, bezoek dan de productpagina van de lineaire aandrijfmotor om de beschikbare opties te bekijken. Neem contact op met SEA MOTION om uw operationele vereisten te bespreken, geschikte modellen te vergelijken en productspecificaties en een offerte te verkrijgen. Voor een advies en begeleiding op maat bij uw volgende automatiseringsproject,neem contact met ons opVandaag.
