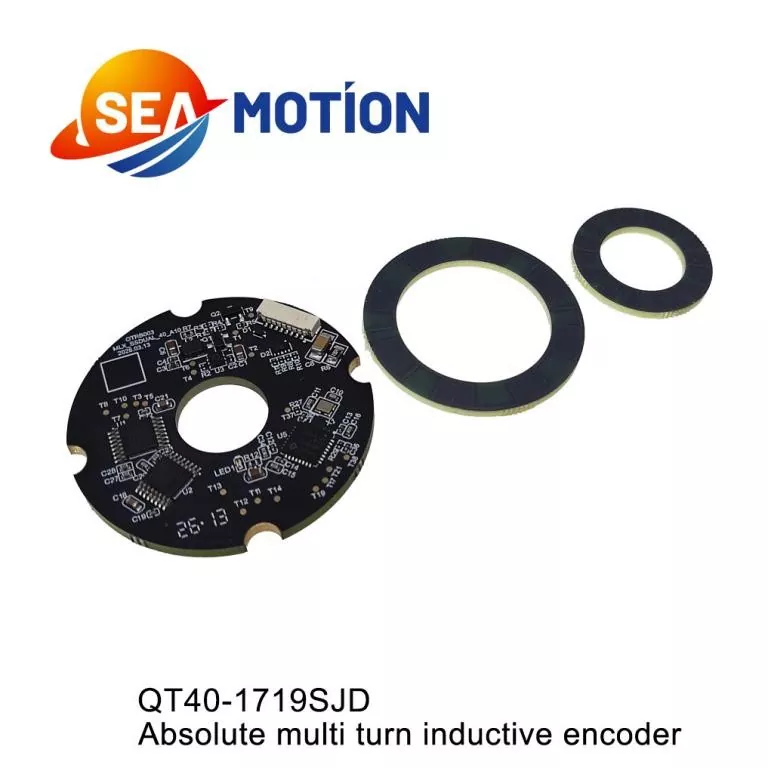

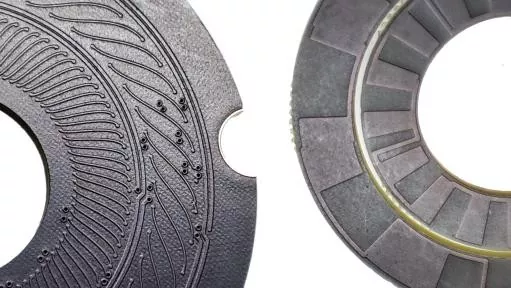

Absolute multi-turn inductieve encoder

SEA MOTION is een vertrouwde Chinese leverancier van absolute multi-turn inductieve encoders, die krachtige multi-turn absolute inductieve encoders levert voor continue rotatiebewegingsmetingen over meerdere cycli. Deze encoder doorbreekt de beperking van single-turn positionering en registreert nauwkeurig de rotatiehoek en het totale aantal rotaties binnen meerdere rotaties via inductieve detectie en intelligente signaalverwerking. Het slaat alle positie- en draaigegevens permanent op, zonder gegevensverlies na uitschakeling en zonder herhaalde nulkalibratie.

Bedrijfsvideo

Parameter

Elektrische parameter

Deze encoder integreert hoge precisie en meetmogelijkheden over lange afstanden. Het ondersteunt honderden of zelfs duizenden beurten van continue positiebewaking terwijl de signaaluitvoer met hoge resolutie en lage latentie behouden blijft. Het maakt gebruik van inductieve technologie van industriële kwaliteit en beschikt over een sterk anti-interferentievermogen, schokbestendigheid en vochtbestendigheid, geschikt voor langdurig ononderbroken industrieel gebruik. Het ondersteunt diverse industriële communicatie-interfaces en is compatibel met complexe automatische besturingssystemen, met uitstekende stabiliteit en schaalbaarheid.

Producten video

Terminaldefinities

Producten maat

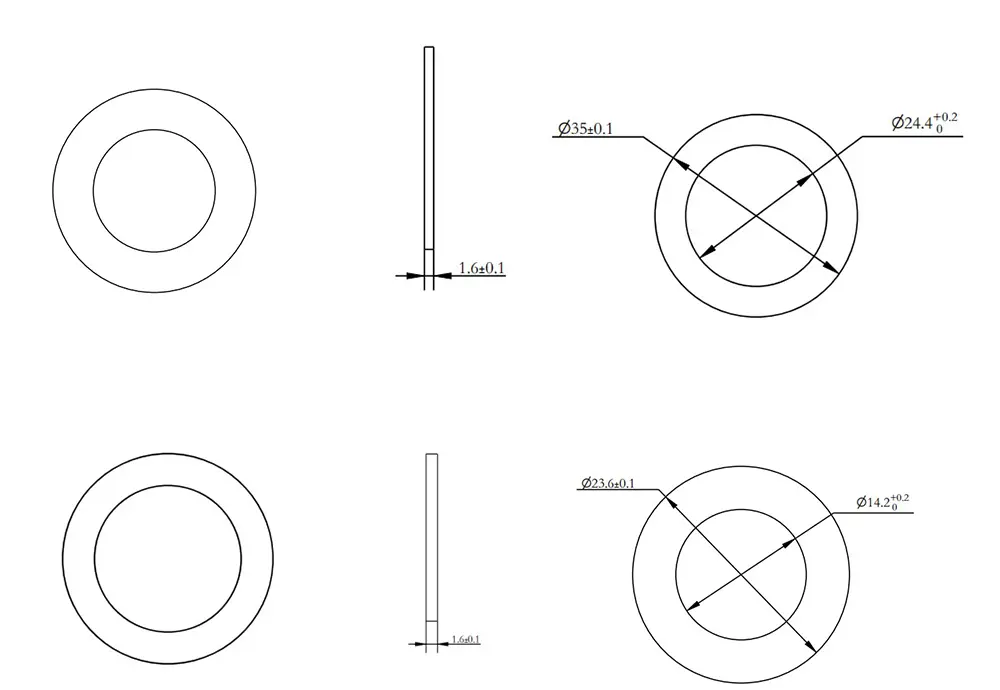

Rotorafmetingen / buiten en binnen

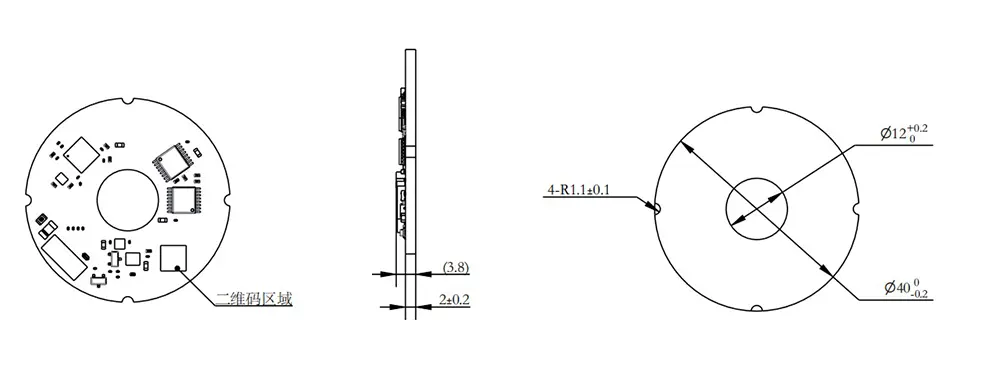

afmetingen van de stator

QT 40- 1719 S JD

①②③  ④  ⑤ ⑥

①-Q: inductieve encoder uit de DM Q-serie

②-T: Lpsilaterale dubbele encoder

③-40: Buitendiameter stator 40 mm

④-1719: 17: resolutie motor-encoder: 17 bit;

19: Reductieresolutie: 19 bit

⑤-S: Signaaltype: SPI

⑥-JD: Radiaal (horizontale terminaluitgang)

De absolute multi-turn inductieve encoder is een kernuitrusting voor lange slag- en multi-turn motion control. Het wordt veel gebruikt in zware industriële machines, lifttractiesystemen, apparatuur voor het opwekken van windenergie, roterende mechanismen in de ruimtevaart en grote geautomatiseerde hefapparaten. Het biedt betrouwbare multi-turn positiefeedback voor roterende bewegingen over lange afstanden en meerdere cycli, waardoor nauwkeurige controle en veilige werking van grote industriële apparatuur wordt gegarandeerd.

Installatievideo

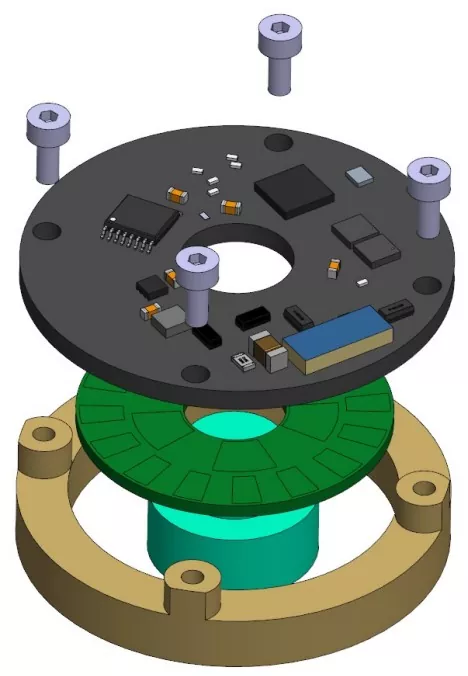

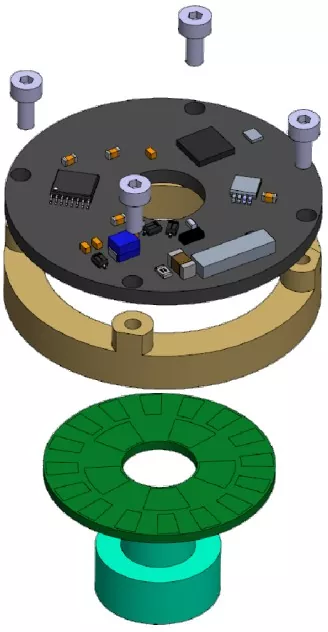

Installatieschema                  Benodigd gereedschap voor installatie

Phillips-momentschroevendraaier

Momentsleutel met inbussleutel van 1,5 mm (metrisch)

4 x M2x5,5 kruiskopschroeven met platte kop en platte ringen

2 x M3x3 stelschroeven met zeskantige inbus

8 x M1,6x6 kruiskopschroeven met verzonken kop

Installatievolgorde

Rotorinstallatie:

① Monteer de encoderrotor op de motoras en positioneer deze correct;

②Gebruik DP460-lijm om de encoderrotorplaat stevig op de asbus te bevestigen.

[Opmerking]:

1) Als de rotorhoogte moet worden afgesteld, voer dan de aandraaistap pas uit nadat de afstelling is voltooid;

2) Om te voorkomen dat de schroeven loskomen, dient u vooraf schroefdraadborgmiddel op de schroefdraadgaten aan te brengen of vooraf gecoate schroeven te gebruiken.

Het aanbevolen aanhaalmoment is 7 ± 0,2 kgf·cm.

Statorinstallatie:

① Plaats de encoderstator op het montageoppervlak en lijn de vier schroefgaten uit;

② Draai met een kruiskopschroevendraaier de vier schroeven één voor één in

(M2x5,5 kruiskopschroef met kruiskop + platte sluitring).

[Opmerking]: Om te voorkomen dat de schroeven loskomen, dient u vooraf schroefdraadborgmiddel op de schroefdraadgaten aan te brengen of vooraf gecoate schroeven te gebruiken. Aanbevolen aanhaalmoment: 2,8 ± 0,2 kgf·cm.
