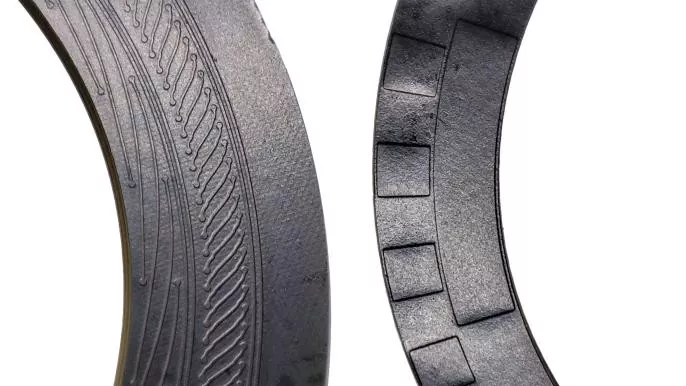

Absolute inductieve encoder met enkele draaiing

Als betrouwbare Chinese fabrikant van absolute single-turn inductieve encoders is SEA MOTION gespecialiseerd in single-turn absolute inductieve encoders die zijn ontworpen voor nauwkeurige positionering van 0-360° over de volledige cirkel. Dit professionele sensorapparaat berekent absolute hoekposities via inductieve signaalkoppeling en geeft voor elke hoek binnen één rotatie een exclusieve codering uit. Het vereist geen homing-operatie na stroomherstel en onderhoudt real-time nauwkeurige positiegegevens, wat de ideale keuze is voor het monitoren van draaibewegingen in één cyclus.

Bedrijfsvideo

Parameter

Elektrische parameter

Het product beschikt over duidelijke voordelen van hoge precisie en hoge stabiliteit. Het bereikt een ultralage hoekfout en een hoge herhaalbaarheid, en ondersteunt hoekdetectie met hoge resolutie. Het is vrij van mechanische contactslijtage, heeft een lange levensduur en geen dagelijkse onderhoudskosten. Het is bestand tegen elektromagnetische interferentie, hoge temperaturen en industriële vervuiling en behoudt consistente prestaties in complexe werkomstandigheden. Dankzij de eenvoudige structuur, gemakkelijke installatie en sterke compatibiliteit is het aanpasbaar aan verschillende standaard motion control-systemen.

Producten video

Terminaldefinities

Producten maat

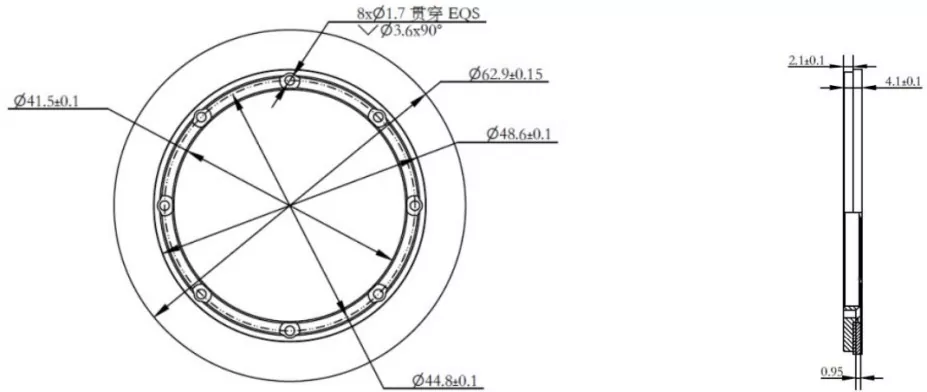

Afmetingen rotor

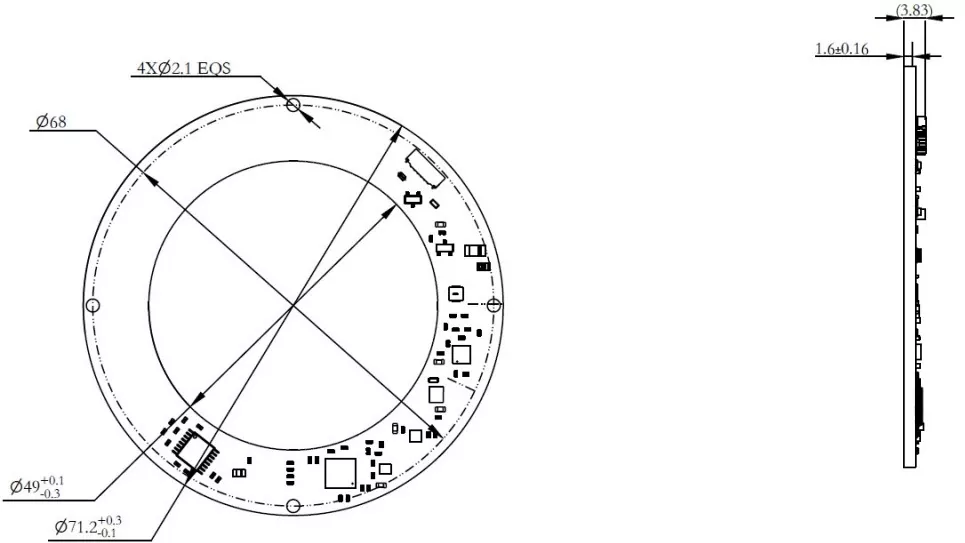

afmetingen van de stator

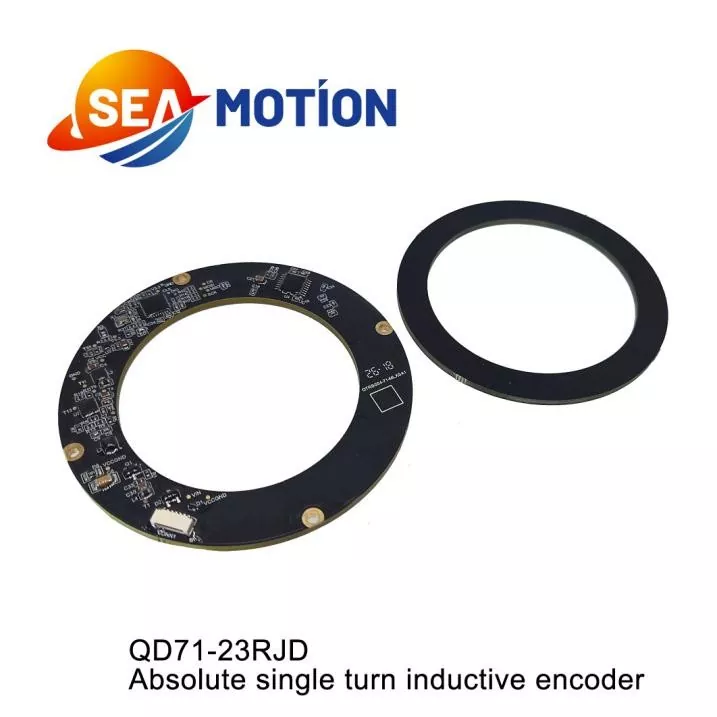

Q D71 - 23 R JD

①②③  ④ ⑤ ⑥

①-Q: inductieve encoder uit de DM Q-serie

②-D: enkele encoder

③-71: Buitendiameter 71 mm

④-23: Encoderresolutie: 23-bit

⑤-B: Signaaltype: RS485

⑥-JD: Radiaal (horizontale terminaluitgang)

De absolute inductieve encoder met enkele draaiing wordt voornamelijk toegepast in scenario's voor positionering met één hoek en draaibediening. Het wordt op grote schaal ingezet in industriële roterende platforms, roterende componenten voor medische apparatuur, pan-tilt-systemen voor camera's, roterende modules voor testinstrumenten en kleine servo-rotatiemechanismen. Het biedt nauwkeurige hoekfeedback voor roterende bewegingen met een korte cyclus, waardoor een nauwkeurige positionering en stabiele werking van precisierotatieapparatuur wordt gegarandeerd.

Installatievideo

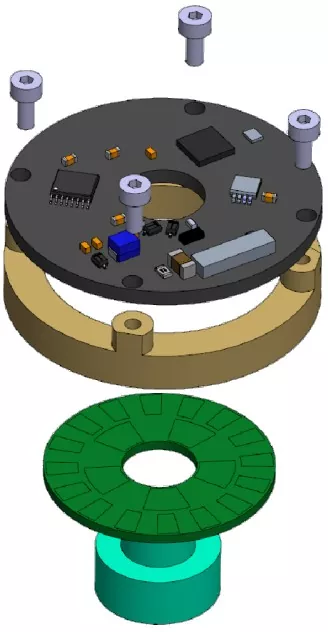

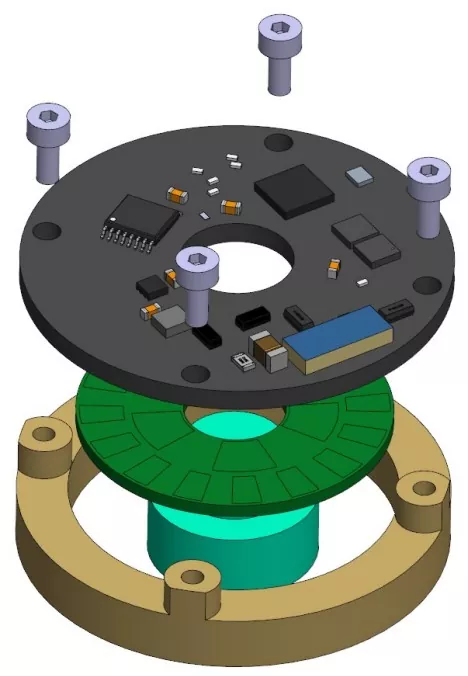

Installatieschema                 Benodigd gereedschap voor installatie

Phillips-momentschroevendraaier

Momentsleutel met inbussleutel van 1,5 mm (metrisch)

4 x M2x5,5 kruiskopschroeven met platte kop en platte ringen

2 x M3x3 stelschroeven met zeskantige inbus

8 x M1,6x6 kruiskopschroeven met verzonken kop

Installatievolgorde

Rotorinstallatie:

① Monteer de encoderrotor op de motoras en positioneer deze correct;

②Gebruik DP460-lijm om de encoderrotorplaat stevig op de asbus te bevestigen.

[Opmerking]:

1) Als de rotorhoogte moet worden afgesteld, voer dan de aandraaistap pas uit nadat de afstelling is voltooid;

2) Om te voorkomen dat de schroeven loskomen, dient u vooraf schroefdraadborgmiddel op de schroefdraadgaten aan te brengen of vooraf gecoate schroeven te gebruiken.

Het aanbevolen aanhaalmoment is 7 ± 0,2 kgf·cm.

Statorinstallatie:

① Plaats de encoderstator op het montageoppervlak en lijn de vier schroefgaten uit;

② Draai met een kruiskopschroevendraaier de vier schroeven één voor één in

(M2x5,5 kruiskopschroef met kruiskop + platte sluitring).

[Opmerking]: Om te voorkomen dat de schroeven loskomen, dient u vooraf schroefdraadborgmiddel op de schroefdraadgaten aan te brengen of vooraf gecoate schroeven te gebruiken. Aanbevolen aanhaalmoment: 2,8 ± 0,2 kgf·cm.
