De EC-Micro-serie Absolute multi-turn foto-elektrische encoders heeft extreem kleine installatieafmetingen. Verkrijgbaar in buitendiameters van 8 mm tot 26 mm, met een holle structuur, 17-bits capaciteit, een maximale snelheid van 20.000 RPM en aanpassingsopties worden ondersteund. De EC-Micro-serie miniatuur absolute multi-turn foto-elektrische encoders beantwoordt aan de behoefte aan uiterst nauwkeurige positionering in producten zoals kernloze motoren, behendige handen en ZR-modules, waar beperkte interne installatieruimte hun toepassing verhindert. Bovendien bieden ze, vanwege de kenmerken van optische encoders, sterkere anti-interferentiemogelijkheden vergeleken met magnetische encoders.
De EC-Micro-serie Absolute multi-turn foto-elektrische encoders is een absolute multi-turn optische encoder die wordt gebruikt in kernloze motoren, behendige handen, ZR-modules en installaties met beperkte ruimte.
De EC-Micro-serie miniatuur absolute multi-turn foto-elektrische encoders is een product met een aanzienlijk marktpotentieel in de toeleveringsketen van JINGYUE MOTION CONTROL. Dankzij het compacte formaat kan hij voldoen aan de behoeften van kernloze motoren met een buitendiameter van 8 mm - 26 mm, en hij kan ook worden gebruikt in miniatuur DC-servomotoren of ZR-modules.

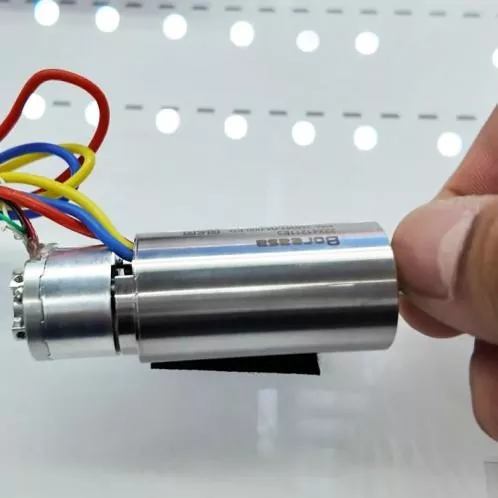

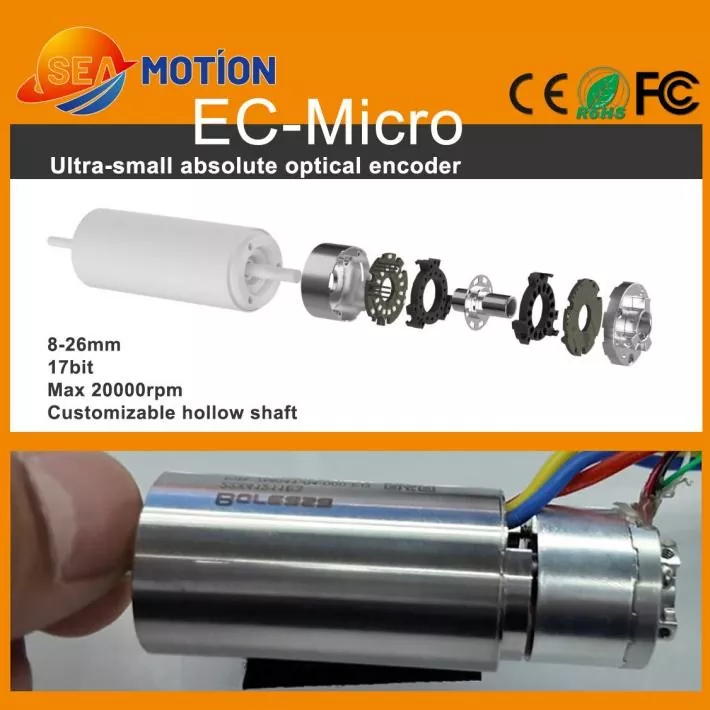

De miniatuur absolute multi-turn foto-elektrische encoder uit de EC-Micro-serie heeft een buitendiameter van 8 mm - 26 mm, een holle structuur (maatwerk ondersteund), 17-bits resolutie en een maximale snelheid van 20.000 tpm.
|
Parameter |
Specificatie |
|
Oplossing |
17bit |
|
Uitvoerinterface |
RS485 |
|
Baudsnelheid |
2,5 Mbps |
|
Cumulatieve fout |
±80" |
|
Continue fout |
±5" |
|
Herhaalbaarheid |
12 bit |
|
Multi-turn bereik |
24bit@resolutie 17bit;16bit@resolutie 23bit |
|
Parameter |
Specificatie |
|
Huisvesting |
Aluminium |
|

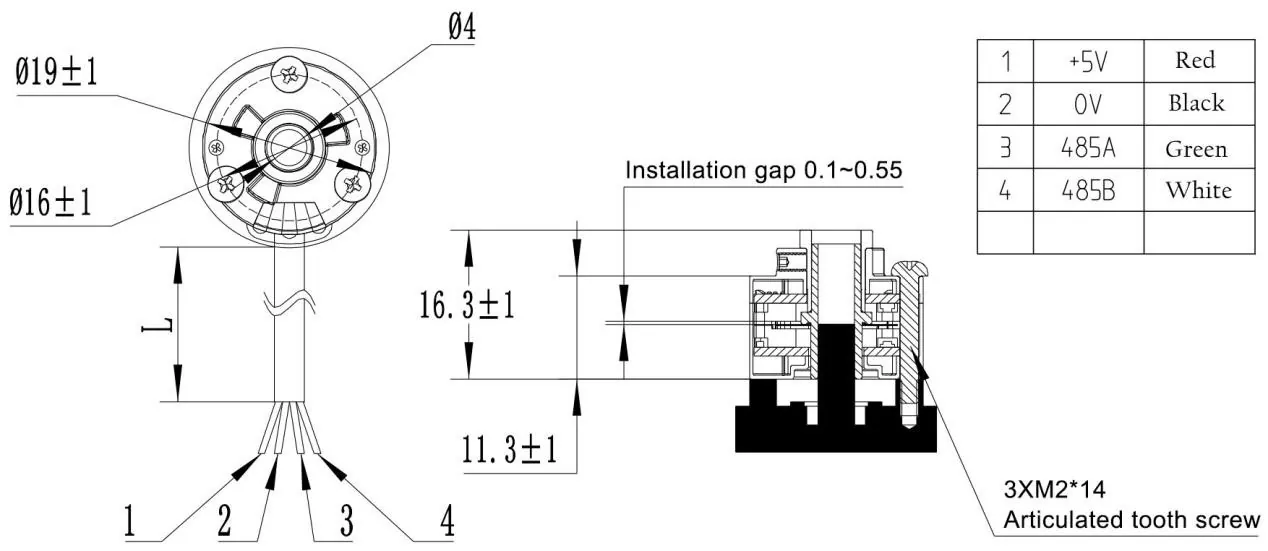

Afmetingen |
ø19mm,H=14,5mm / Aanpasbaar |
|
Montageschroeven |
M2 |
|
Diameter motoras |
4-6 mm |
|
Codeschijf |
Roestvrij staal |
|
Toegestane asverplaatsing |
Radiaal ±0,1 mm; Axiaal ±0,1 mm |
|
Hoekversnelling |
Maximaal: 80.000 tpm |
|
Maximaal toegestane snelheid |
20000 tpm |
|
Beschermingsklasse |
IP40 (na installatie) |
|
Parameter |
Specificatie |
|
Ingangsspanning |
DC5V ± 5% |
|
Elektrische aansluiting |
5-pins PCB-soldeerinterface |
|
Bedrijfsstroom |
≤150mA (geen belasting) |
|
Nauwkeurigheid van detectie van oververhitting |
±3℃ |
|
Stijging/dalingstijd uitgangsniveau |
≤100 ns |
|
Elektrisch leven |
24000 uur (MTBF 85℃) |
|
Parameter |
Specificatie |
|
Temperatuur |
Bedrijfstemperatuur: -20 ℃ tot 85 ℃; Opslagtemperatuur: -40 ℃ tot 105 ℃ |
|
Vochtigheid |
10%-90% (geen condensatie) |
|
Toepasselijke hoogte |
≤2000m |
|
Opslagtijd |
45 dagen |
|
Productcertificeringen |
CE,RoHS,FCC |
|
Garantie |
1 jaar |
De miniatuur Absolute multi-turn foto-elektrische encoder uit de EC-Micro-serie beschikt over een 17-bits resolutie, RS485-communicatie en aanpasbare absolute multi-turn holle kern.
Toepassingen zijn onder meer:
1. Kernloze motoren;
2. Behendige handen;
3. ZR-modules;
