EC-Micro absolute foto-elektrische encoder
SEA MOTION De absolute foto-elektrische encoder uit de EC-Micro-serie is een marktcompetitief miniatuurprecisiecoderingsproduct onder de hoogwaardige motion control-toeleveringsketen van het merk, dat complete single-turn- en multi-turn-modellen omvat. Het product beschikt over een ultracompacte holle structuur met een buitendiameterbereik van 8 mm tot 26 mm, die zich aanpast aan verschillende installatievereisten voor miniatuurmotoren en micromodules. Het multi-turn model is uitgerust met 17-bit hoge resolutie en standaard RS485-communicatie, waardoor een stabiele en efficiënte datatransmissie wordt gerealiseerd. Vergeleken met traditionele magnetische encoders heeft de foto-elektrische encoder een superieur anti-elektromagnetisch interferentievermogen, waardoor een stabiele werking op lange termijn in complexe werkomstandigheden wordt gegarandeerd. SEA MOTION houdt zich aan strikte screening van de toeleveringsketen en normen voor het testen van precisieproducten en controleert elke productielink rigoureus. Met krachtige aanpassingsmogelijkheden kan het voldoen aan de gepersonaliseerde maat- en prestatie-eisen van verschillende miniatuurprecisieapparatuur, die meerdere hoogwaardige productiescenario's bestrijkt.

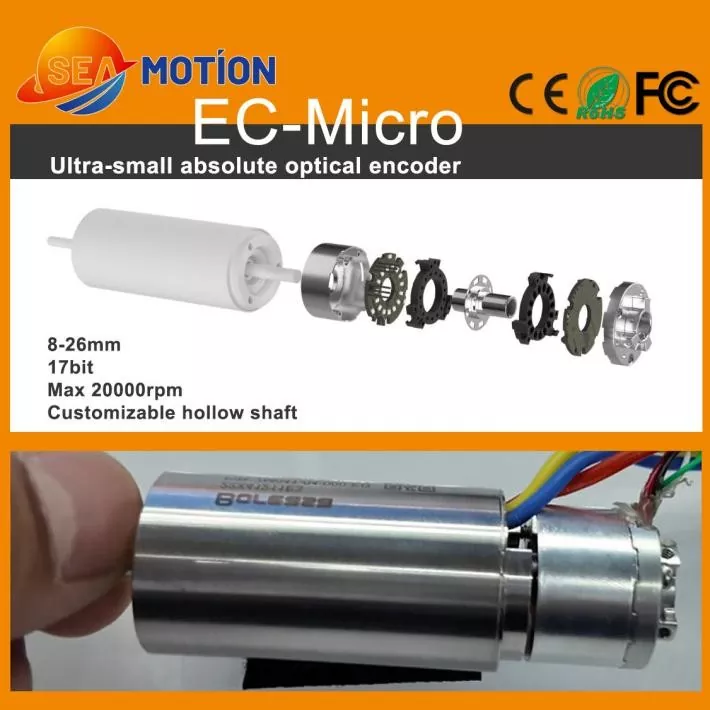

De miniatuur absolute multi-turn foto-elektrische encoder uit de EC-Micro-serie heeft een buitendiameter van 8 mm - 26 mm, een holle structuur (maatwerk ondersteund), 17-bits resolutie en een maximale snelheid van 20.000 tpm.
|
Parameter |
Specificatie |
|
Oplossing |
17bit |
|
Uitvoerinterface |
RS485 |
|
Baudsnelheid |
2,5 Mbps |
|
Cumulatieve fout |
±80" |
|
Continue fout |
±5" |
|
Herhaalbaarheid |
12 bit |
|
Multi-turn bereik |
24bit@resolutie 17bit;16bit@resolutie 23bit |
|
Parameter |
Specificatie |
|
Huisvesting |
Aluminium |
|

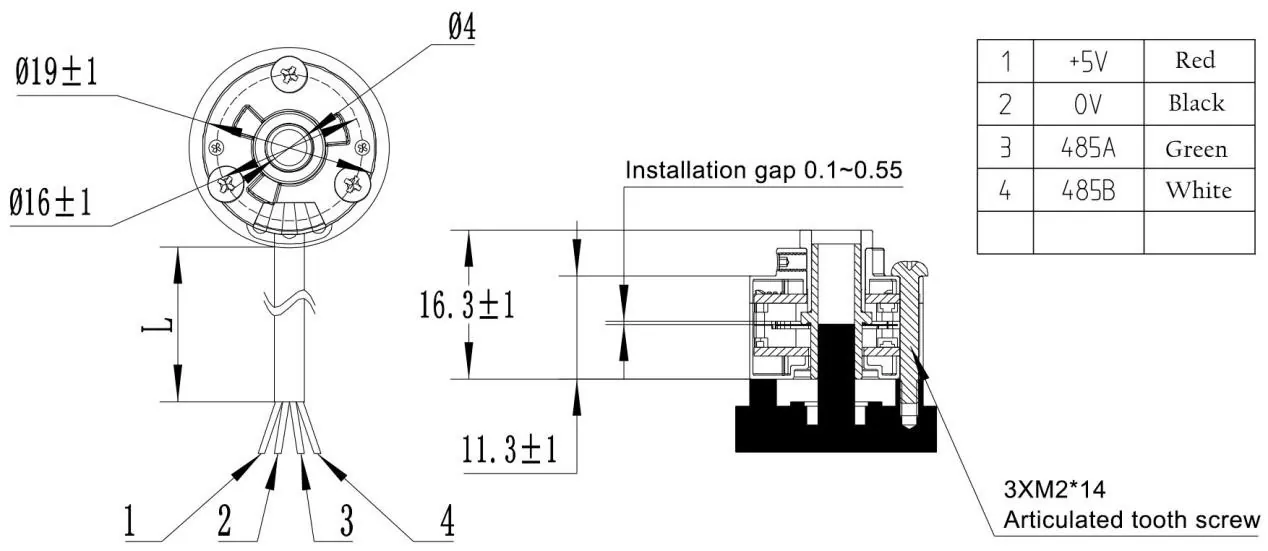

Afmetingen |
ø19mm,H=14,5mm / Aanpasbaar |
|
Montageschroeven |
M2 |
|
Diameter motoras |
4-6 mm |
|
Codeschijf |
Roestvrij staal |
|
Toegestane asverplaatsing |
Radiaal ±0,1 mm; Axiaal ±0,1 mm |
|
Hoekversnelling |
Maximaal: 80.000 tpm |
|
Maximaal toegestane snelheid |
20000 tpm |
|
Beschermingsklasse |
IP40 (na installatie) |
|
Parameter |
Specificatie |
|
Ingangsspanning |
DC5V ± 5% |
|
Elektrische aansluiting |
5-pins PCB-soldeerinterface |
|
Bedrijfsstroom |
≤150mA (geen belasting) |
|
Nauwkeurigheid van detectie van oververhitting |
±3℃ |
|
Stijging/dalingstijd uitgangsniveau |
≤100 ns |
|
Elektrisch leven |
24000 uur (MTBF 85℃) |
|
Parameter |
Specificatie |
|
Temperatuur |
Bedrijfstemperatuur: -20 ℃ tot 85 ℃; Opslagtemperatuur: -40 ℃ tot 105 ℃ |
|
Vochtigheid |
10%-90% (geen condensatie) |
|
Toepasselijke hoogte |
≤2000m |
|
Opslagtijd |
45 dagen |
|
Productcertificeringen |
CE,RoHS,FCC |
|
Garantie |
1 jaar |
De kernvoordelen van de absolute foto-elektrische encoderserie van SEA MOTION zijn gericht op miniaturisatie, hoge precisie en sterk aanpassingsvermogen, waardoor de marktkloof van uiterst nauwkeurige encoders voor micro-apparaten perfect wordt opgevuld. Alle modellen ondersteunen ultrakleine installatie en 17-bits uiterst nauwkeurige codering, waarbij multi-turn-versies nauwkeurige positionering onder meerdere hoeken realiseren zonder hulp van de batterij.
De professionele foto-elektrische detectietechnologie verbetert de anti-interferentie en operationele stabiliteit aanzienlijk, waardoor positioneringsafwijkingen veroorzaakt door elektromagnetische interferentie worden vermeden. Het wordt voornamelijk toegepast op kernprecisieapparatuur zoals holle kopmotoren, behendige robothanden en ZR-modules, en wordt veel gebruikt in industriële automatisering, medische apparaten, intelligente robots en halfgeleiderproductievelden. Het lost op effectieve wijze de ruimtebeperkingen en problemen met de lage positioneringsnauwkeurigheid van miniatuurbewegingsapparatuur op en biedt betrouwbare, kosteneffectieve en aanpasbare kerncomponenten voor hoogwaardige miniatuurbewegingscontrolesystemen.
