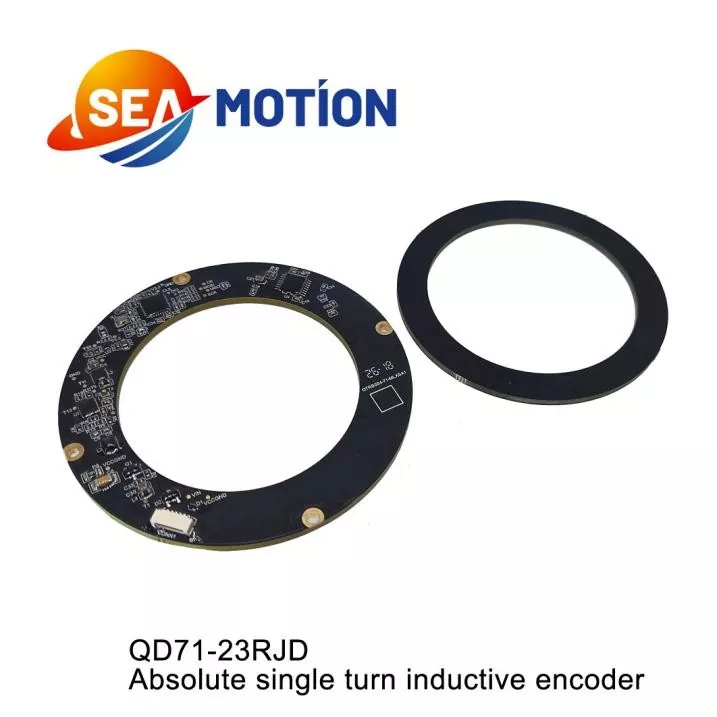

Absoluut inductieve encoder

Het systeem is voortgekomen uit technologie van automobielkwaliteit en erft jarenlange volwassen R&D- en massaproductie-ervaring op het gebied van drive-by-wire-chassis voor nieuwe energievoertuigen en positiesensoren voor elektrische aandrijving, ontwikkeld volgens betrouwbaarheidsnormen van automobielkwaliteit. Het beschikt over zeer nauwkeurige positiefeedback, met detectienauwkeurigheid tot op het tweede niveau van de boog, waardoor nauwkeurige hoekdetectie voor robotgewrichten wordt geboden en de stabiliteit van de bewegingscontrole wordt gegarandeerd. Het beschikt ook over sterke anti-interferentiemogelijkheden.

Door gebruik te maken van het inductieve principe en specifieke signaalverwerkingsalgoritmen, en na bijna honderd EMC- en duurzaamheidstesten te hebben ondergaan, past het zich aan aan hogesnelheidsmotoren en omgevingen met sterke magnetische interferentie.

Uitstekende batchconsistentie: Door te vertrouwen op geautomatiseerde productielijnen van autokwaliteit en end-to-end kwaliteitscontrole, voldoet batch-tot-batchconsistentie aan de eisen van grootschalige robotproductie.

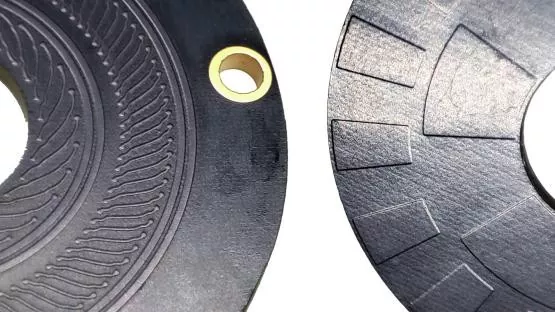

Compacte structuur en sterk aanpassingsvermogen: de ring-PCB-spoel en de geëtste geleidende draaitafelstructuur zijn klein van formaat, eenvoudig te installeren en passen perfect bij verschillende holle asverbindingsmodules.

Bedrijfsvideo

Parameter

Elektrische parameter

Deze encoder beschikt over een uitstekend aanpassingsvermogen aan de omgeving en structurele duurzaamheid. Het contactloze werkingsprincipe elimineert mechanische slijtage, waardoor een langdurige onderhoudsvrije werking wordt gerealiseerd. Het is immuun voor magnetische velden, stof, vocht en trillingen, waardoor het zich perfect aanpast aan zware industriële omgevingen. Met een hoge resolutie tot 23 bits en een lage signaallatentie ondersteunt het mainstream-communicatieprotocollen, waaronder SSI en BiSS-C, waardoor nauwkeurige en snelle positiefeedback wordt geleverd. De compacte en lichtgewicht structuur maakt ook flexibele installatie in beperkte apparatuurruimtes mogelijk.

Productenvideo

Terminaldefinities

Producten maat

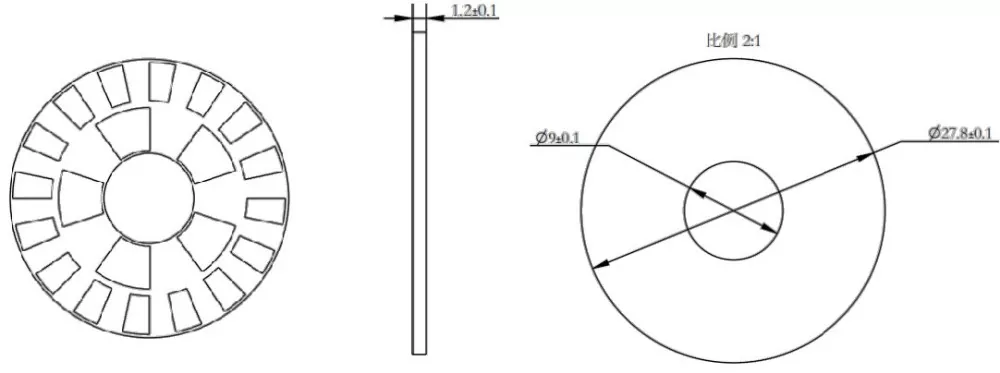

Afmetingen rotor

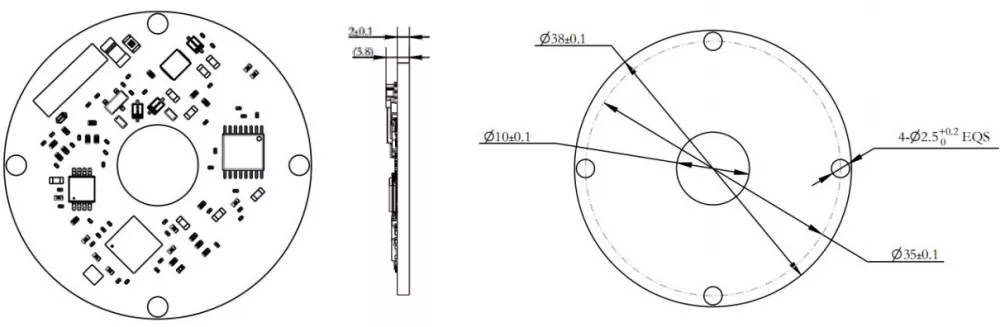

afmetingen van de stator

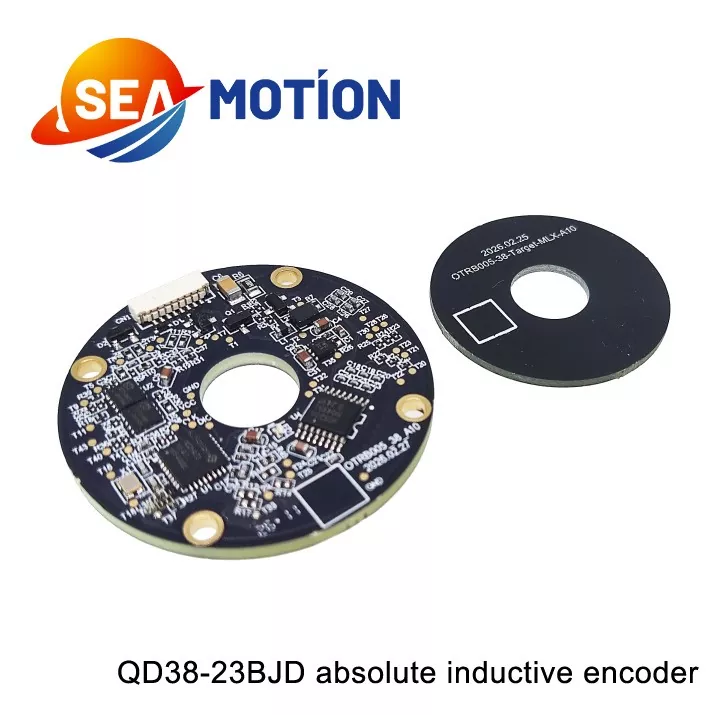

Q D 38 - 23 B JD

①②③ ④ ⑤⑥

①-Q: inductieve encoder uit de DM Q-serie

②-D: enkele encoder

③-38: Buitendiameter 38 mm

④-23: Encoderresolutie: 23-bit

⑤-B: Signaaltype: BiSS-C

⑥-JD: Radiaal (horizontale terminaluitgang)

De absoluut inductieve encoder wordt veel gebruikt in scenario's voor industriële automatisering en precisiebewegingen en bedient robotarmen, geautomatiseerde assemblagelijnen, CNC-bewerkingsmachines en servomotorsystemen. Het is ook van toepassing op verpakkingsmachines, textielapparatuur en intelligente logistieke apparaten, en levert stabiele positie- en hoekmeetgegevens om de nauwkeurigheid, efficiëntie en veiligheid van geautomatiseerde productieactiviteiten te garanderen.

Installatievideo:

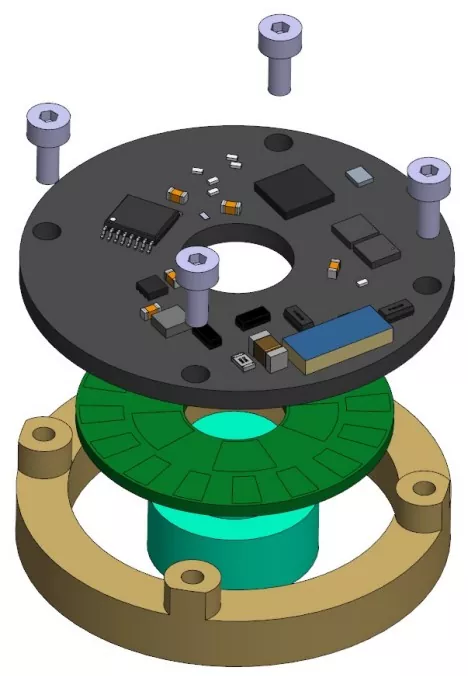

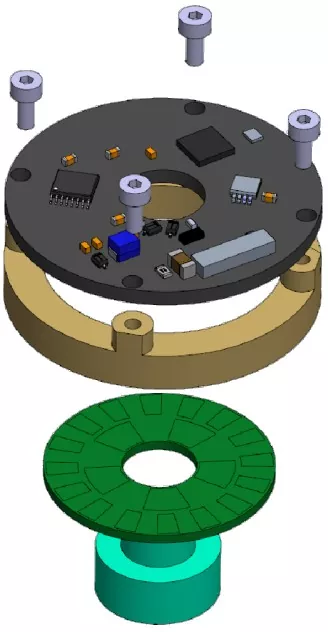

Installatieschema                 Benodigd gereedschap voor installatie

Phillips-momentschroevendraaier

Momentsleutel met inbussleutel van 1,5 mm (metrisch)

4 x M2x5,5 kruiskopschroeven met platte kop en platte ringen

2 x M3x3 stelschroeven met zeskantige inbus

8 x M1,6x6 kruiskopschroeven met verzonken kop

Installatievolgorde

Rotorinstallatie:

① Monteer de encoderrotor op de motoras en positioneer deze correct;

②Gebruik DP460-lijm om de encoderrotorplaat stevig op de asbus te bevestigen.

[Opmerking]:

1) Als de rotorhoogte moet worden afgesteld, voer dan de aandraaistap pas uit nadat de afstelling is voltooid;

2) Om te voorkomen dat de schroeven loskomen, dient u vooraf schroefdraadborgmiddel op de schroefdraadgaten aan te brengen of vooraf gecoate schroeven te gebruiken.

Het aanbevolen aanhaalmoment is 7 ± 0,2 kgf·cm.

Statorinstallatie:

① Plaats de encoderstator op het montageoppervlak en lijn de vier schroefgaten uit;

② Draai met een kruiskopschroevendraaier de vier schroeven één voor één in

(M2x5,5 kruiskopschroef met kruiskop + platte sluitring).
